高速跨阻放大器和數字?jǐn)?shù)據采樣器

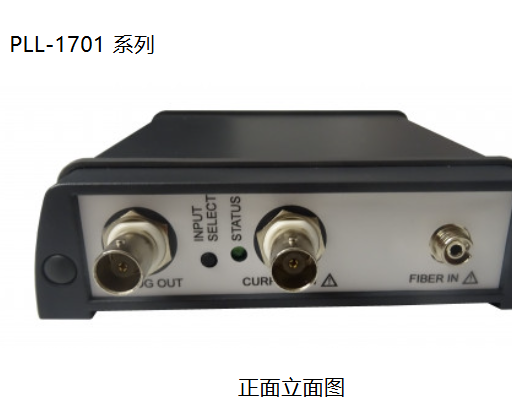

PLL-1701 驗光儀專為兩種不同類型的快速光學測量和兩種不同的放大器功能（線性或?qū)?shù)）而設計。

由于設備中安裝了波長范圍為 400 nm 至 1550 nm 的帶有 FC 連接的小型積分球，因此可以直接進行以 W 為單位的光纖（FC 連接）的輻射功率測量，無需附件。測量結果可以直接轉換為模擬信號并在電氣輸出 （BNC） 上提供，也可以通過 USB 或 RS422 接口進行數字化和傳輸。可以以 200000 個樣本/秒的速度將純模擬測量轉換（跨阻）轉換為 BNC 連接，以實現非?？焖俚臏y(cè)量目的。數字測量?jī)H受 USB 和 RS422 （100 kHz） 傳輸速度的限制。

此外，不能通過集成的積分球進行相同的測量，而是使用電源連接（BNC 插座）上的外部檢測器進行。

儀表本身可以通過兩個接口進行設置。

閃爍測量

快速采樣率可與外部光度檢測器（如?VL-3701-1）結合使用，對照明產品進行閃爍評估。眾所周知的量度 Pst、SVM、閃爍頻率、閃爍指數和閃爍百分比都在可用軟件中實現。

線性放大器，上升時間為 16 μs 或 500 μs

PLL-1701 模擬信號放大器在所有放大器級中提供 16 μs 或 500 μs 的固定上升時間，可通過接口進行選擇。電流-電壓放大器的總增益范圍分為九個范圍，以實現最佳信噪比。

對數放大器

PLL-1701 還具有一個對數放大器，可通過單個放大器級覆蓋整個動態范圍。因此，無需切換放大器級，這需要時間，而這在某些應用中是不可用的。

AA、ADC 和 DAC 模式

除了驗光儀的常規測量方法（AA – 模擬/模擬（跨阻）和 ADC – 模擬/數字轉換器）外，PLL-1701 還可以將分辨率為 16 位的數字信號傳輸/傳送到電氣輸出 （BNC）（信號發生器 -5V 至 +5V）。

軟件

PLL-1701 隨附 Windows 軟件，可通過 USB 和 RS422 提供所有常用的控制和分析功能。S-SDK PLL1701 可選地可用于用戶在自己的軟件中實現測量設備。
