• 結構緊湊，適合現場服務，具有多種功能，適合實驗室使用
• 多功能彩色觸摸屏和直觀的 3 按鈕菜單操作
• 校準數據連接，可輕松無限制地更換探測器
• 測量直流、交流、單脈沖和調制輻射
• 可調積分時間，從 100 μs 到 6 s
• 多功能儀表，具有超過 16 種不同的測量模式和功能
• 提供S-P21軟件和S-SDK-P21軟件開發套件

P-21 – 用于高質量光度和輻射光測量的多功能彩色觸摸屏測光表

P-21 驗光儀是 Gigahertz-Optik 開發的一款用于移動的高質量驗光儀。其信號放大器為探測器的信號電流提供高達 2 mA 的寬動態范圍。噪聲等效電流信號僅為 0.1 pA。該設備具有 8 個增益范圍，可以手動或自動選擇以調整信號電平。它有一個大型彩色觸摸屏和三個手動按鈕，用途廣泛。直觀的菜單和模擬輸出和觸發器使其成為一體化解決方案。

具有多種測量模式的多功能驗光儀

P-21 驗光儀的一個突出特點是其多種測量模式：

• CW：用于測量連續的直流或交流信號，選定的積分時間為 100 μs 至 6 s。將顯示所連接檢測器的測量值、測量單位和所選波長。可選擇手動或自動測量范圍操作。
• CW 劑量：測量值以 1 秒的記錄速率匯總，該值顯示為積分能量。劑量功能可以手動啟動/停止，也可以在預設的劑量測量時間（基于時間或最大劑量）自動啟動/停止，并帶有狀態指示器。
• 帶模擬輸出和觸發功能的脈沖能量：在選定時間段內測量單個或脈沖鏈的能量。
• 脈沖偏移： 從 I-Effective 和 Pulse Energy 讀數中減去預設值，如環境亮度。用戶選擇 ‘Static Offset’ 以減去一個常數值。“Continuous offset” 在脈沖測量開始前減去實際測量值。
• Peak/Peak 或 Peak Minimum 或 Maximum：這些模式允許在選定的積分間隔（例如閃爍）下分析信號穩定性。最小值、最大值或 p-p 值與 CW 平均值一起顯示。只能測量長于增益相關上升速率的信號。
• I-有效發光強度：根據 Schmidt-Claussen 或 Blondel-Rey 評估閃爍源（單次閃光）的有效發光強度。
• CW 偏移：從 CW 測量值中減去恒定偏移值，例如環境光
• CW 最小值或最大值：在測量期間達到的最小或最大指標與當前讀數一起顯示。
• CW 水平測試：將測得的 CW 值與預設的上限和下限值進行比較
• 模擬輸出：直接模擬放大器輸出。
• 比率（相對 （%）、對數 （db）、因子）：測量參考值與當前測量值之間的關系，并顯示為相對比率 （%）、對數比率/衰減（db 或 dBm）或比率因子
• 參考：在 Ratio Measurement （比率測量） 模式下使用。這些值可以使用所選單位（W、A 等）設置為 1，也可以設置為 CW 讀數或手動輸入的值。參考值 1,000 mW 可用于測量以 dBm 為單位的衰減。
• 保持：凍結當前顯示的讀數
• 數據記錄器：可以存儲超過 12,000 個數據點，采樣率為 0.1 秒至 9999.9 秒。
• 手動輸入校準數據：用于單獨輸入校準校正系數
• 默認初始化：將所有參數重置為出廠設置

許多令人信服的測量設備特性（選擇）

• 緊湊型進動測量裝置，也適用于現場服務和實驗室使用
• 多功能彩色觸摸屏和直觀的 3 按鈕菜單操作（純按鈕、混合使用以及純觸摸使用允許所有功能）
• Detetkor 中的校準數據連接，便于更換探測器
• 測量直流、交流、單脈沖和調制輻射
• 100 μs 快速采樣率
• 可調積分時間，從 100 μs 到 6 s
• 探測器信號動態范圍寬，從 0.1 pA 到 2 mA
• 用于遠程控制操作的 USB 接口（提供額外的 RS232 和 RS485）
• 通過 DSUB 和模擬輸出觸發輸入/輸出
• 提供S-P21軟件和S-SDK-P21軟件開發套件
• 提供用于將 P-21（-5 連接器）與 P-9710 探測器（-2 連接器）配合使用的適配器電纜

光度計、輻射計、紫外輻射計、激光功率計的基礎應用

作為驗光儀，P-21 可與所有提供的測量頭一起使用，用于光度和輻射測量任務。連接到設備的探測器頭確定光度或輻射物理被測變量以及測量的光譜范圍。Gigahertz Optik GmbH 為各種測量任務提供大量探測器頭選擇。驗光儀的信號輸入放大器提供非常寬的動態范圍，以便能夠使設備適應不同靈敏度的檢測器和不同強度的光輻射。探測器頭的校準數據存儲在測量頭的校準數據連接器中。

輕松安全地更換探測器

一旦將帶有校準數據連接器的探測器頭連接到驗光儀 P-21（-5 連接器，提供 DSUB 適配器），設備就會接管其校準數據（充電）并自動調整設備的設置。

用于脈沖光源的多用途設備和特殊版本

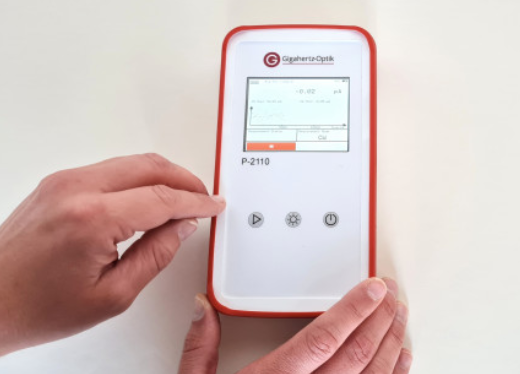

P-2110 是一款具有快速上升時間的多用途儀器，針對多種測量進行了優化。P-2120 版本在所有放大器范圍內基于 20 ms 的固定上升時間，以便由于更大的脈沖擴展，使用脈沖源實現更高的脈沖采樣。

通過軟件控制

P-21 驗光儀可以通過其 USB 接口連接到 PC。該設備可以通過 S-P21 應用軟件進行完全控制。使用可選的 S-SDK-P21，可以對自己的軟件進行編程或將設備集成到自己的軟件中。隨附的編程示例使入門變得容易。
