分段閥即分段換向閥，具有高度的靈活性，并具有各種輔助閥，如防沖擊、防氣蝕、電液先導卸油機、液壓先導卸油機等。一般分段閥都有單向閥，每個工作段都有1 ~ 12段具有開中心、閉中心的液壓回路。各種節段一起使用，如串聯、并聯或串聯回路閥。此外，分段閥也可以具有中間泵和儲罐部分。在兩個部分之間可以添加壓力或流量補償器。如上所述，與整體閥相比，分段閥有多種選擇。而分段閥工作壓力較低，分段閥的最大工作壓力應為320 bar。
分段閥 50L GS主要特點
靈活性高
選擇性
復雜性
最大工作壓力值較小
可各種節段一起使用
可以減少庫存和生產中的多功能性
分段閥 50L GS主要應用
小型挖掘機
緊湊型前裝載機
起重機
反鏟裝載機

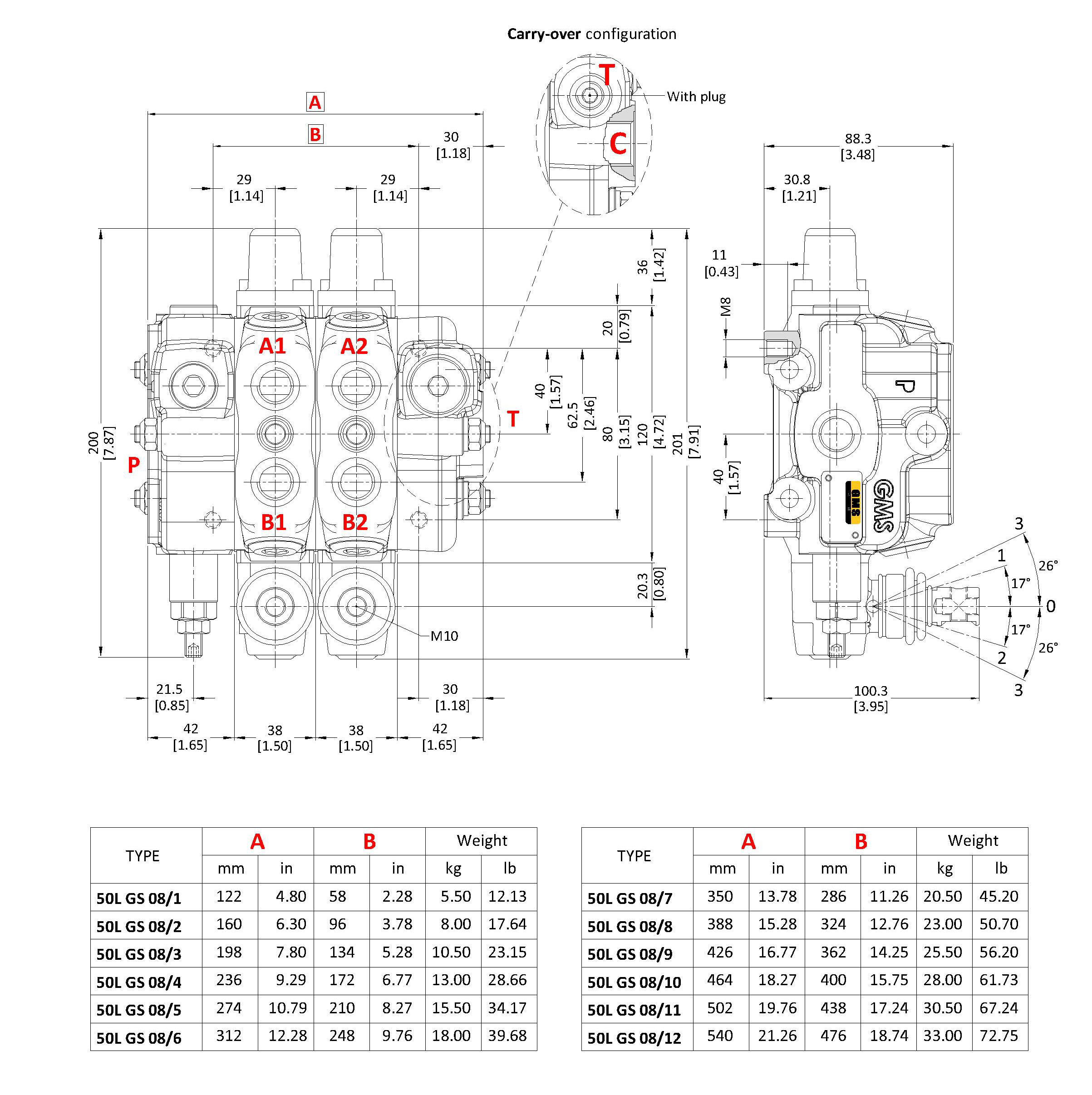

分段閥 50L GS產品技術參數
| Nominal flow rating | 50 l/min. | ||
| Max. flow | 70 l | ||
| Operating pressure (max.) | Series-parallel (tandem) circuit | 315 bar | 4600 psi |
| Back pressure (max.) | on outlet port?T | 25 bar | 360 psi |
| Internal leakage A(B)?T | Dp=100 bar – 1450 psi fluid and valve at 40°C | 3cm3/min. | 0.18 in3/min. |
| Hydraulic fluid | Mineral base oil | ||
| Fluid temperature | with NBR seals | from – 20° to 80°C | |
| with FPM (VITON) seals | from – 20° to 100°C | ||
| Viscosity | operating range | from 15 to 75 mm2/s | from 15 to 75 cSt |
| Min. | 12 mm2/s | 12 cSt | |
| Max. | 400 mm2/s | 400 cSt | |
| Max. level of contamination | 19/16 – ISO 4406 | ||
| Tie rods tightening torque (wrench 13) | 30 Nm | 22 lbft |
