美國Grace M2200 HP / HT潤滑性，動態過濾和鉆孔模擬器

描述

HPHT潤滑，過濾和鉆井模擬多功能測試儀
M2200 HPHT潤滑，動態過濾和鉆井模擬器在一個緊湊的單元中提供多種測試功能，提供了計算機控制的測試環境，可以真實模擬高壓高溫井下條件，同時允許用戶來執行多種測試功能，從而節省資金，培訓和研究時間以及多種測試設備可能需要的實驗室空間。M2200還完全符合API13。

真正的HPHT動態潤滑性測試
M2200是美國目前唯一可用的HPHT潤滑性測試儀，其設計用于評估不同類型的鉆井液（例如油基鉆井液，水基鉆井液，合成基鉆井液和所有油基鉆井液）的動態潤滑性能。完全由用戶控制的高壓和高溫儲層條件。此外，可以將化學添加劑混入鉆井液中以評估潤滑性能的變化。

差異黏著測試
可以進行差異粘附測試，然后沉積濾餅，施加載荷，然后旋轉摩擦靴。測量移動摩擦靴所需的扭矩。

動態HPHT過濾測試
M2200包含一個加壓的，溫度可控的環境，其中包含可真實模擬井下井眼的濾液介質。它具有多種孔隙度和滲透率，可以模擬儲層的形成。當模擬室在靜態或再循環條件下充滿鉆井液時，剪切錘模擬鉆柱在濾液介質內部進行中心旋轉或偏心旋轉，以在濾液介質內部產生剪切力。當流體被剪切時，濾餅沉積物在濾液介質的內部變得可見，并且可以在測試完成之后檢查所形成的堆積。

顆粒堵塞測試
漏失循環是指整個鉆井液不受控制地流入地層而沒有返回地面的情況，特別是在那些固有裂縫，海綿狀或高滲透率地層中。當鉆井操作不當損壞泥餅時，也會發生漏失循環，因為鉆井液會侵入并進一步損壞地層。

M2200包含帶有人工裂縫的專用濾液介質，可用于執行顆粒堵塞測試，從而確定添加劑的有效性，以幫助防止濾液介質中的循環損失。顆粒堵塞測試還確定橋接材料的有效性。M2200模擬旋轉和損壞濾餅的偏心鉆柱，因此可以測量橋接材料在改善流體損失方面的性能。

真實的HPHT鉆井模擬系統

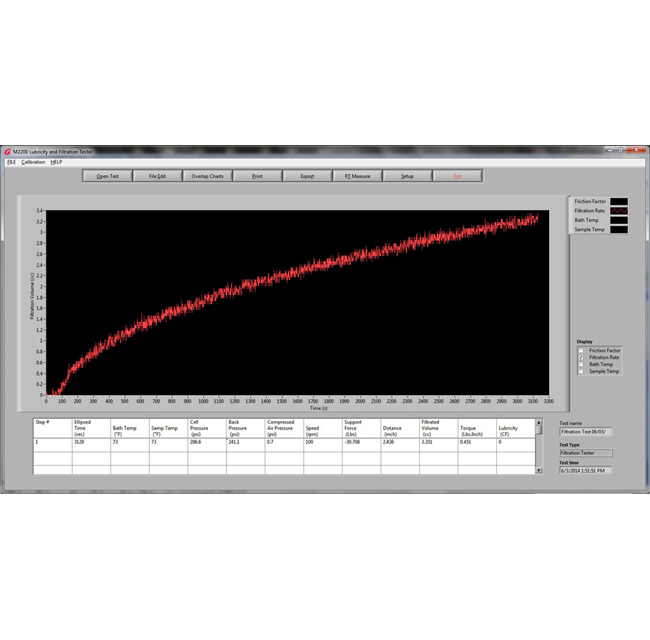

M2200還可以用于模擬鉆井作業并優化泥漿系統，以降低總體鉆井成本。M2200硬件包括一個超現實的井眼模擬室，該室允許用戶使用真實的鉆頭測試實際巖心樣品上的穿透率。巖心樣本選項可以是不同類型，例如砂巖，石灰石，陶瓷等，從而允許用戶選擇要鉆探的儲層的匹配巖石參數。滲透率通過線性傳感器測量。模擬室的壓力和溫度由定制的M2200 PC軟件控制，該軟件可以實時監視和記錄測試結果。

技術指標

美國專利號：?9,194,784和10,215,001
尺寸：?27.5“高x 18”寬x 21“厚
重量：?250磅
溫度范圍：?Amb。至500°F
工作壓力：?2,000 psi
最大負載（標準）力：?600磅
最高功率要求：?2,200瓦
加熱器功率：?1,200 W
電源：?240V AC at 50/60 Hz
樣品量：?350毫升
最大濾液量：?45毫升
剪切鮑勃速度：?0至2,000 rpm
合規標準：完全符合API 13B
最大扭矩：
120磅/英寸
（14牛米）		 最大壓差：
由芯強度決定		 最大壓差：
由芯強度決定		 最大壓差：
500+ psi（或由芯強度確定）
摩擦系數（COF）精度：
±0.01（顆粒流體可能會出現很高的誤差。）		 最大穿透深度：
0.8英寸		 –

特征

  • 創新設計的冷卻套可快速冷卻測試單元，從而快速啟動下一個測試。
  • 新設計的電池蓋可與舊電池互換。
  • 創新設計的槳板組件經久耐用，可以進行廣泛的測試，并且易于維護。
  • 加熱夾套可以以30°傾斜角鎖定，以便于安裝和取出測試電池。
  • 可編程溫度控制器以所需速率提高電池溫度。
  • 儀器符合API推薦規程10B-2。
  • 完全符合API 13B。
  • 無需轉移熱漿。
  • 包括定制的M2200 PC軟件
