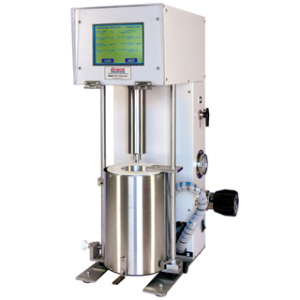

M5600 HPHT流變儀
- 高度：25.5英寸
- 寬度：12.5英寸
- 深度：8.5英寸
- 重量：66磅（帶油浴）（61磅（帶碳塊））
- 最大壓力：?2,000 psi |?最高溫度：?500°F
- 美國專利號：6,938,464
美國專利號：6,951,127
美國專利號：9,157,846
帶直接耦合扭矩傳感器的旋轉粘度計-無軸承
Grace Instrument M5600 HPHT流變儀是真正的Couette，同軸圓柱體和旋轉流變儀，可在高達2,000 psi的高壓下和高達500°F的溫度下運行。該單元在擺錘軸和扭矩傳感器之間采用直接驅動，從而消除了通常與磁耦合扭矩傳感器相關的慣性動量誤差。因此，扭矩傳感器可以快速且始終如一地響應變化的擺錘軸扭矩，從而降低了維護成本，同時允許連續測試腐蝕性樣品。
在壓力下唯一真正的流變學測量
其他流變儀通常利用跨壓力容器的磁耦合器，使用金屬或空氣軸承來使擺線軸上的磁體旋轉，以測量粘彈性。但是，當被測流體與標定流體相比具有不同的G’/ G“值時，G’/ G”測量將無效。必須正確測試具有已知G’/ G“值的校準液，以提供用于粘彈性測量的基準。M5600 HPHT流變儀也可與可選的粘彈性模塊一起使用，該模塊執行粘彈性測試以得出G’，G”，G *和相角。這大大提高了研究人員預測流體行為的能力，例如其懸浮和攜帶固體的能力（重物下垂，
技術指標：
| 美國專利：?6,938,464 美國專利：?6,951,127 美國專利：?9,157,846 |
| 尺寸：?8.5英寸深度x 12.5英寸寬度x 25.5英寸高度 |
| 重量：?66磅（帶浴缸）或61磅（帶碳塊） |
| 壓力范圍：大氣壓至2,000 psi |
| 樣品量：?32至78毫升 |
| 分辨率：滿量程的0.01％或更高 |
| 溫度范圍：環境溫度（帶冷卻裝置的20°F）至500°F |
| 速度范圍：連續0.0001至1,100 rpm |
| 頻率范圍：?0.01至5 Hz（最優化為0.2至3 Hz） |
| 幅度范圍：?0.1％至500％（最優化為0.2％至500％） |
| 剪切速率范圍：?0.00004至1870秒-1 |
| 剪切應力范圍：?1至15,000 dyn / cm?2 |
| 粘度范圍：?0.5至5,000,000厘泊 |
| 扭矩：??14μN.m至100 mN.m |
| 重復性：滿量程的±0.05％或更高 |
| 電源電壓：?120V或240V（帶變壓器） |
| 結構：哈氏合金C濕料 |
| 電源頻率：?50 Hz或60 Hz |
| 電腦要求：裝有MS Windows 9X / 2000 / XP / Vista / Win7的PC |
粘彈性選件可用于G’，G“和相角測試
M5600 HPHT流變儀不采用磁耦合，而是直接在壓力容器內進行測量，從而在加壓環境中提供真實的測量結果。這使我們能夠提供M5600動態選件，它使用戶能夠在壓力下進行真正的G’和G“粘彈性測試，而不必使用已知G’/ G”值的流體進行預測試。
尖端的數據庫軟件可實現定制的搜索和數據比較
該應用程序軟件M5600 PC包括功能強大的數據庫工具，用于搜索，分類和比較測試結果。搜索條件可以包括任何測試結果參數，包括添加劑，描述或其他詳細信息。M5600 PC還允許您重疊任意數量的測試圖。每個測試圖都會顯示帶有定制圖形的圖形，以使其與其他測試區分開來。
專利的硬件設計和詳細的工程設計導致高度一致的數據
M5600獨特的硬件和軟件設計使其能夠產生極其可重復的測試結果，因為通過強大而創新的硬件和軟件配置可以消除工藝錯誤和其他復雜情況。通過消除測試環境中的污染和其他干擾，M5600的測試結果反映了測試液的特性，而不是測試硬件的特性。
特殊的美國專利中空鮑勃可以測試流變并克服魏森伯格效應
M5600還包括美國專利的特殊空心錘，使研究人員可以測試非牛頓流體的流變性，并有助于克服魏森伯格效應。擺錘設計具有偏心的軸向孔，如果由于Weissenberg效應而使杯子中的液體樣品爬出，則可形成一條循環路徑以重新填充測量區域中的間隙。由于杯和鮑勃底部的剪切力不同，并且如果測量間隙為空，則壓力差較大，因此，如果發生魏森伯格效應，被測流體往往會重新充滿測量區域并沿著測量區域再循環。因此，中空鮑勃的配置可使用多種測試流體，方法和環境進行可重復且可靠的測試操作。
特征：
- 允許用戶測試高酸濃度的樣品，包括30％HCl的液體
- 所有濕潤材料均為Hastelloy C276結構
- 將多年的研究納入其創新設計
- 油或干熱選項（上面顯示了油浴）
- 全數字液晶屏
- 快速的測試周期：設置-加載-測試-清潔
- 如果溫度控制器的溫度超過520°F，它將停止加熱。
- 獨立的恒溫器與溫度控制回路分開，當溫度超過500°F時，它將切斷浴缸加熱器的電源
- 包括2個溫度控制器，一個用于控制，另一個用于安全。
- 過壓溢流閥
- 具有測試靈活性的可重復結果
- 包括M5600 PC™軟件，該軟件將M5600與Windows連接?基于PC
- 測試易于設置和運行
- 可在測試期間顯示可自定義的圖表和實時數據
- 可以通過任何指定的測試參數來搜索保存的測試：測試名稱，流體ID，添加劑，研究人員名稱或更多
- 如果發現溫度過高，設備上的SBC軟件將停止加熱
- 如果發現溫度過高，PC軟件將發送停止加熱命令。
- 也可用：M5600 HPHT流變儀便攜包
- 手提箱包括可伸縮的手柄和輪子，便于運輸
- 每個M5600單元均具有多個熱電偶，用于過熱切斷的專用恒溫器，特殊的溢流閥，集成的N2調節器，所有內部管路額定值為10ksi，以及M5600軟件中的預編程切斷點。
- 新的碳浴比舊的油浴清潔得多，并且可以2倍的速度加熱。
