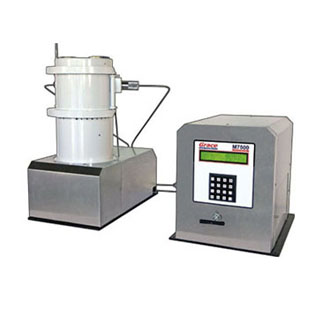

M7500?Ultra HPHT流變儀
- 高度：22英寸
- 寬度：12英寸
- 深度：24英寸
- 重量：250磅
- 最大壓力：30,000 psi |?最高溫度：600°F
- 美國專利號：7,287,416
美國專利號：7,412,877
專利設計可防止樣品污染
Grace Instrument M7500 Ultra HPHT流變儀是同軸圓柱體，旋轉，高壓和高溫流變儀。它被設計用于在高達30,000 psi和600°F的壓力和溫度范圍內測量流體的各種流變特性（包括API HPHT測試）。還提供一個可選的水泥模塊，用于測試水泥的流變性。
Grace Instrument M7500 Ultra HPHT流變儀采用獨特的專利設計，可完全防止主測試腔室內的樣品流體與增壓流體之間的接觸，增壓流體注入到測試腔上方的互鎖隔離腔中。當今市場上沒有其他流變儀可以聲稱這一點。該裝置還完全符合API 10B和API 13B標準。
可選組件增加了多種測試功能，同時節省了時間，金錢和實驗室空間
可用的硬件模塊為M7500添加了特定功能，包括水泥測試，壓力/體積測試，線性膨脹測試等。這些模塊代替了獨立設備，可以集成到標準M7500培訓計劃中，從而節省了培訓時間并鞏固了測試時間。單獨使用此功能可使M7500 Ultra HPHT流變儀提供出色的ROI。
技術指標：
| 尺寸：?22英寸高度x 12英寸寬度x 24英寸深度（塔式） 12英寸高度x 25英寸寬度x 15.5英寸深度（駕駛室） |
| 重量：?250磅 |
| 結構：不銹鋼 |
| 美國專利：?7,287,416和7,412,877 |
| 樣本量：?132毫升 |
| 溫度范圍：環境溫度（32 F，標準冷卻器）至600（（可提供更低的溫度）。 |
| 速度范圍：連續0.01到600 rpm |
| 粘度：?0.5至5,000,000攝氏度 |
| 扭矩：?7μN.m至10 mN.m |
| 壓力范圍：大氣壓至30,000 psi |
| 剪切率：?0.0082至1020 S?-1 |
| 剪切應力：?2至10,000 dyn / cm?2 |
| 重復性：滿量程的±1％或更高 |
| 分辨率：滿量程的0.3％或更高 |
| 電壓：?120 VAC或240 VAC（帶變壓器） |
| 冷卻液供應：自來水或冷卻器 |
| 壓縮空氣：?120 psi |
| 合規標準：完全符合API 10B和API 13B |
| 電腦要求：裝有MS Windows 9X / 2000 / XP / Vista / Win7的PC |
特征：
- M7500帶有厚壁鋼制壓力傳感器，并由故障安全鋼制安全殼包圍，以確保操作員安全。
- 它旨在簡化測試設置，樣品加載和測試后清潔。
- 通過將自來水或冷卻器連接到M7500冷卻液回路中，可以更快地完成測試后的冷卻。
- 創新的專利設計可防止加壓流體污染測試樣品。
- 最近獲得專利的設計消除了對脆弱而昂貴的“ V”寶石軸承的需求。
- 計算機控制的磁耦合攪拌器在測試過程中攪動樣品
- 為用戶提供堅固的設備，安全的操作和低維護成本
- 專為在極端壓力和溫度設置下進行安全測試而設計
- 提供可重復的結果和測試靈活性
- 裝置包括液晶顯示屏和PC接口
- 儀器不會影響樣品完整性
- 全數字和自動
| Grace M7500與其他同類產品的比較 | |||
|---|---|---|---|
| GraceM7500 | 其他同類產品 | ||
| 軸承類 | 獲得專利和正在申請專利的設計消除了寶石軸承。使用球軸承。易于更換。非常經濟。 | V形寶石軸承。易碎，易斷裂，難以安裝，非常昂貴。 | |
| 與加壓液混合 | 專利和正在申請專利的設計可以防止被測樣品與加壓流體混合，只要被測樣品的壓縮量小于體積的23％。 | 當壓縮的樣本量超過樣本體積的2.5％時，樣本將與增壓液混合。 | |
| 速度范圍 | 標準范圍為0.01至600 RPM。 | 連續3至600 Rpm。 | |
| 電子產品 | 幾乎所有電子組件均來自具有良好質量跟蹤記錄的第三方信譽良好的公司。將來易于更換。 | 多數電子產品是FAN專門設計的PCB。容易分解。更換和重新校準非常困難。維護非常昂貴。 | |
| 操作方式 | 獲得專利和正在申請專利的設計非常易于操作。測試周轉時間大約是范恩75的四分之一。每次測試前都不需要重新校準。 | 需要特殊培訓才能執行測試。由于極其復雜的機械設計，因此很難操作。每次測試前都需要校準。也很難校準。 | |
| 軟件 | 具有數據庫引擎，實時圖表，各種2D和3D圖表以及無限圖表重疊的最先進PC軟件。測試結果的數據庫管理，可通過測試名稱，添加劑等進行搜索 | 近十年前設計的功能有限。 | |
| 校準 | 自動剪切應力校準。 | 要求用戶經過一些復雜的步驟和機械調整后才能開始校準。 | |
| 重量和尺寸 | 獨立的電池塔和控制柜。較小的占地面積，高度和重量。由兩名人員移動 | 一個集成單元。只能由4個人移動。由于其整體重量，危險四處走動。 | |
