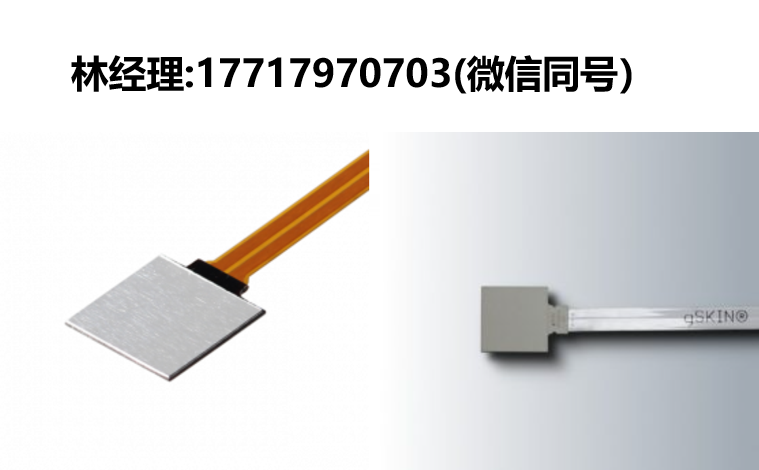

瑞士greenTEG,gSKIN?-XP,熱流傳感器,產品: gSKIN XP,傳感尺寸(毫米): 10.0 x 10.0 x 0.5,熱通量范圍最小值/最大值[KW/M ]: -150 / 150,單位面積噪聲等效熱通量[W/M ] /絕對[ΜW]:?0.073 / 7.3(最佳穩態條件下的實驗評估值)。
檢測器類型:?熱電的
溫差分辨率[ΜK]:?~30
表面材料(感應區域):?鋁金屬
最大值夾緊時的壓力[Kgf]:?< 10
響應時間(0-95%)[秒]:?0.7(指熱通量測量)。
工作溫度范圍最小值/最大值[ C]:?-50 / 150
最小/平均靈敏度[ΜV/(W/M )]:?10.0/20.0(僅作為參考點)
校準精度[ %]:?3
同質性[ %]:?1(感測區域上的位置相關信號變化)。
熱導率[W/(M*K)]:?～1.2
線性度與功率[ %]:?1
S [%/ C]的溫度依賴性:?0.25(當溫度高于(低于)22.5°C時，靈敏度增加(降低))。
電阻[歐姆]:?< 150
使用GSKIN DLOG的單位面積熱通量分辨率[W/M2]/絕對[ΜW]:?0.09 / 9.0(使用gSKIN DLOG-4219保證最小熱流分辨率)。
校準溫度范圍最小值/最大值[ C]:?-30 / 70(傳導熱通量校準符合平均溫度為22.5°C的ISO8301標準)。
柔性印刷長度(F) [Cm]:?5
特征
- 熱能和溫差的超高分辨率。
- 低侵入性和厚度。
- 帶有與所有g(shù)SKIN兼容的連接器的型號?DLOG數據記錄器。
- 所有帶傳導熱通量校準的傳感器均符合ISO 8301標準。
- 應用:R&D，熱優化，能源效率，工業監測熱性能
