代理H2W VCS05-060-LB-LV-H音圈定位平臺,H2W音圈電機
H2W CS05-060-LB-LV-H 音圈定位平臺使用 H2W 音圈電機 NCC05-18-060-2X 產生 6.0 磅 [26.7 N]/18.0 磅 [80.1 N] 的連續/峰值力，總行程長度為 0.50 英寸 [12.1 毫米]。它利用線性電位計進行位置反饋。它配有一個剛性循環滾珠直線軸承。磁鐵外殼是組件的移動部分，因此系統中沒有移動（彎曲）電纜。如果您的應用需要空心致動器，該音圈定位平臺還配有一個通孔。它的設計使其易于安裝以水平或垂直作。
| 電機型號 | ?NCC05-18-060-2X | |
| 行程 | 0.50 英寸 | 12.7 毫米 |
| 編碼器分辨率 | 線性電位計 micron | |
| 軸承類型 | 循環滾珠直線軸承 | |
| 移動質量 | 22.3 盎司 | 633 克 |
| 總質量 | 35.5 盎司 | 1005 克 |
| 電阻 @ 20C | 11.5 歐姆 | |
| 電感 @ 20C | 4.5 毫秒 | |
| 電氣時間常數 | 0.39 毫秒 | |
| 電機常數 | 1.8 磅/√ 瓦 | 7.9 牛 / √瓦 |
| 力常數 | 6.3 磅/安培 | 27.8 牛 / 安培 |
| 反電動勢 | 0.70 伏/英寸 | 27.8 伏/米/秒 |
| 力 @ 100% 占空比 | 6.0 磅 | 26.7 N |
| 功率 @ 100% 占空比 | 12.0 瓦 | |
| 電流 @ 100% 占空比 | 1.0 安培 | |
| 力 @ 10% 占空比 | 18.0 磅 | 80.1 N |
| 功率 @ 10% 占空比 | 102 瓦 | |
| 電流 @ 10% 占空比 | 3.0 安培 | |
| 移動部件 | 磁鐵組件 | |

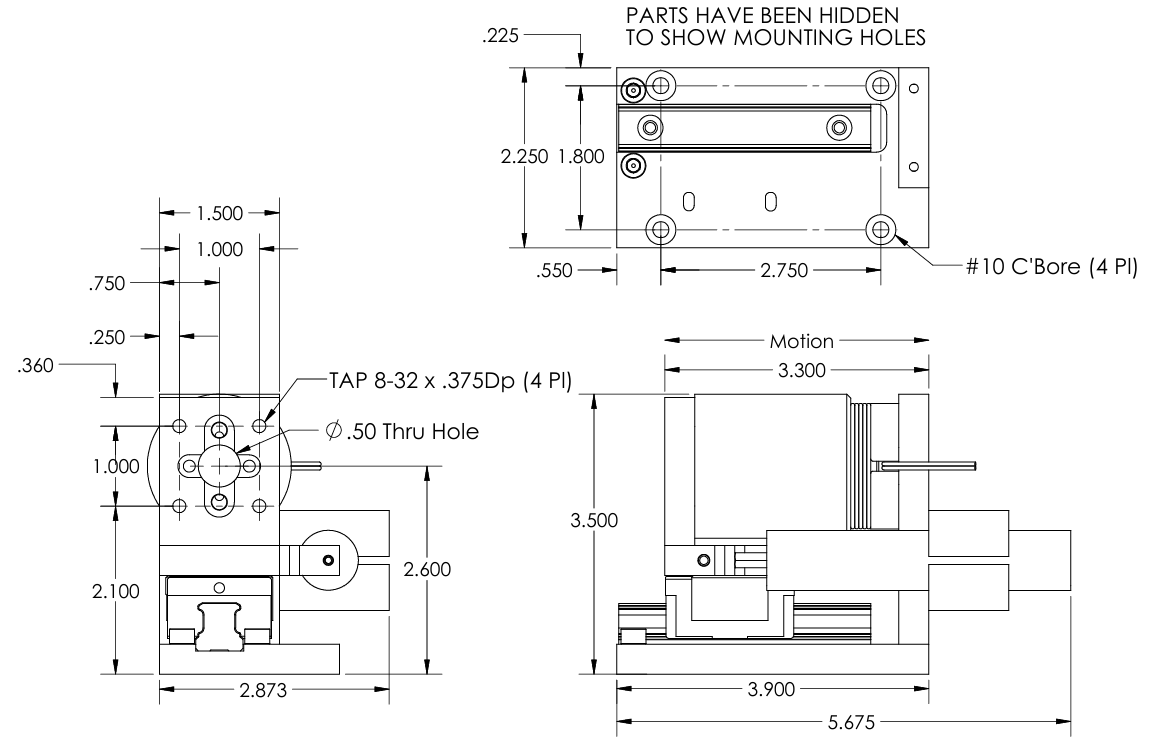

H2W VCS05-060-LB-LV-H圖紙：
