美國H2W Technology H2W TWR-070-410-2300-3PH-2三相無刷電機
H2W Technology TWR-070-410-1150-3PH 旋轉式三相無刷電機，也稱為旋轉伺服電機，是一種直接驅動電機，非常適合有限或無限的閉環伺服、旋轉運動應用。它可以產生 480 in-lbs [53 Nm]/1440 in-lbs [159 Nm] 的連續/峰值扭矩。它被設計為具有 70° 旋轉并在 20” (500 mm) 半徑上運行，但可以添加額外的模塊化磁軌（每個 33°）以增加角位移。當與用于位置反饋的旋轉編碼器結合使用時，它能夠進行非常精確的位置、速度和加速度控制。真空封裝的移動電機線圈組件穿過長“U”形磁體組件中的間隙。需要客戶提供的軸承系統來引導動圈組件并保持 0.050″ [1.25 mm] 磁鐵和線圈組件之間的間隙。電機線圈和磁體組件之間沒有吸引力。三相電機線圈組件可以使用積分霍爾效應進行梯形換向，或者使用軟件換向結合適當的放大器或運動控制器和編碼器反饋進行正弦換向。電機（來自無刷伺服放大器）的電源通過高柔性電機電源線提供。可以設計定制電機以滿足客戶特定的應用需求。可提供具有更高扭矩的更大電機，請咨詢工廠了解詳細信息和圖紙。三相電機線圈組件可以使用積分霍爾效應進行梯形換向，或者使用軟件換向結合適當的放大器或運動控制器和編碼器反饋進行正弦換向。電機（來自無刷伺服放大器）的電源通過高柔性電機電源線提供。可以設計定制電機以滿足客戶特定的應用需求。可提供具有更高扭矩的更大電機，請咨詢工廠了解詳細信息和圖紙。三相電機線圈組件可以使用積分霍爾效應進行梯形換向，或者使用軟件換向結合適當的放大器或運動控制器和編碼器反饋進行正弦換向。電機（來自無刷伺服放大器）的電源通過高柔性電機電源線提供。可以設計定制電機以滿足客戶特定的應用需求。可提供具有更高扭矩的更大電機

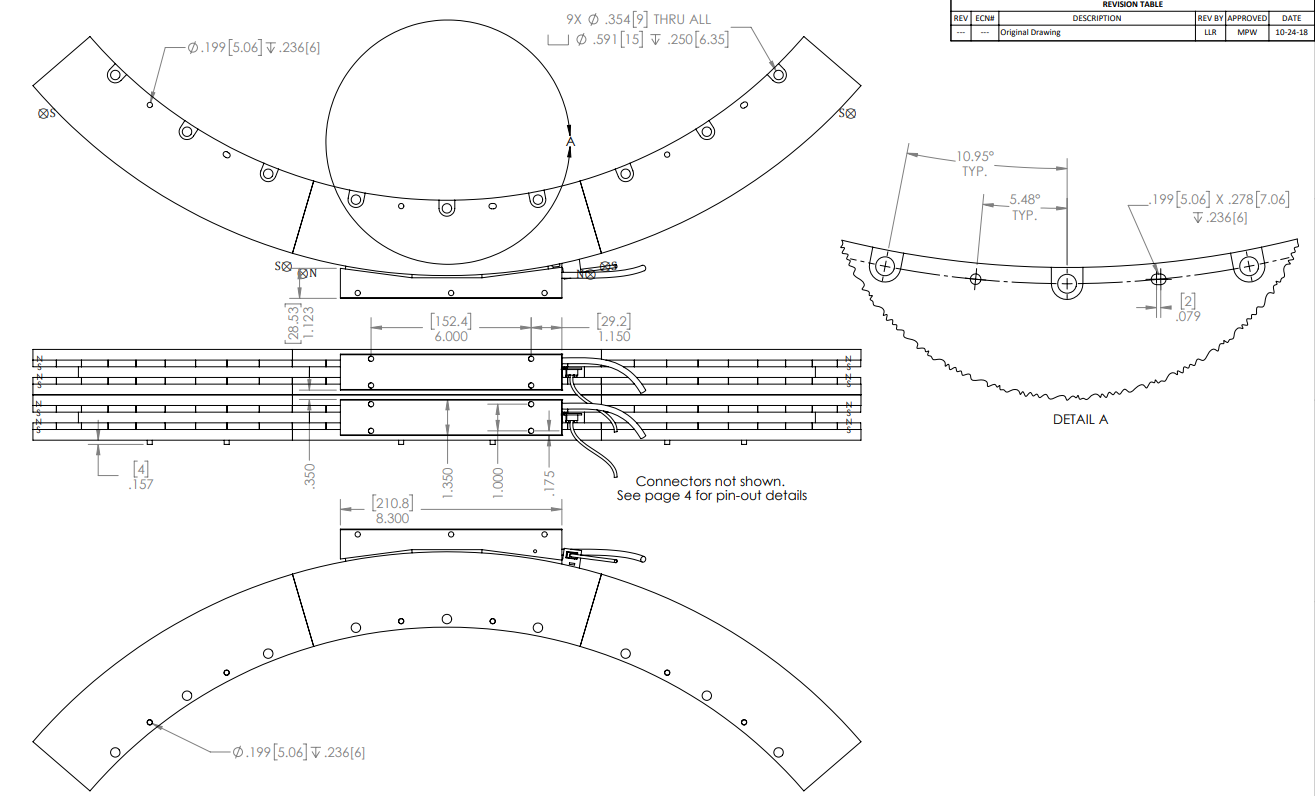

H2W Technology TWR-070-410-2300-3PH-2圖紙：
H2W Technology TWR-070-410-2300-3PH-2規格
| Continuous Torque Range | 70 degrees | 1.22 rad |
| # of Poles | 6 | |
| Radial Clearance | 0.05 in | 1.25 mm |
| Housed w/ Bearings | No | |
| Rotor Inertia | 318.6 lb-in2 | 0.09 kg-m2 |
| Total Mass | 33.5 lb | 15.2 kg |
| Moving Mass | 2 lb | 0.9 kg |
| Resistance @ 20C | 3 ohms | |
| Inductance @ 20C | 4 mH | |
| Electrical Time Constant | 1.33 msec | |
| Motor Constant | 69 in-lb/√watt | 7.6 N-m/√watt |
| Torque Constant | 120 in-lb/amp | 13.25 N-m/amp |
| Back EMF | 13.25 V/rad/sec | |
| Torque @ 100% Duty | 480 in-lb | 53 N-m |
| Power @ 100% Duty | 48 watts | |
| Torque @ 10% Duty | 1440 in-lb | 159 N-m |
| Power @ 10% Duty | 432 watts | |
| Outside Radius | 20.5 in | 520 mm |
| Housing Thickness | 1.7 in | 43.2 mm |
