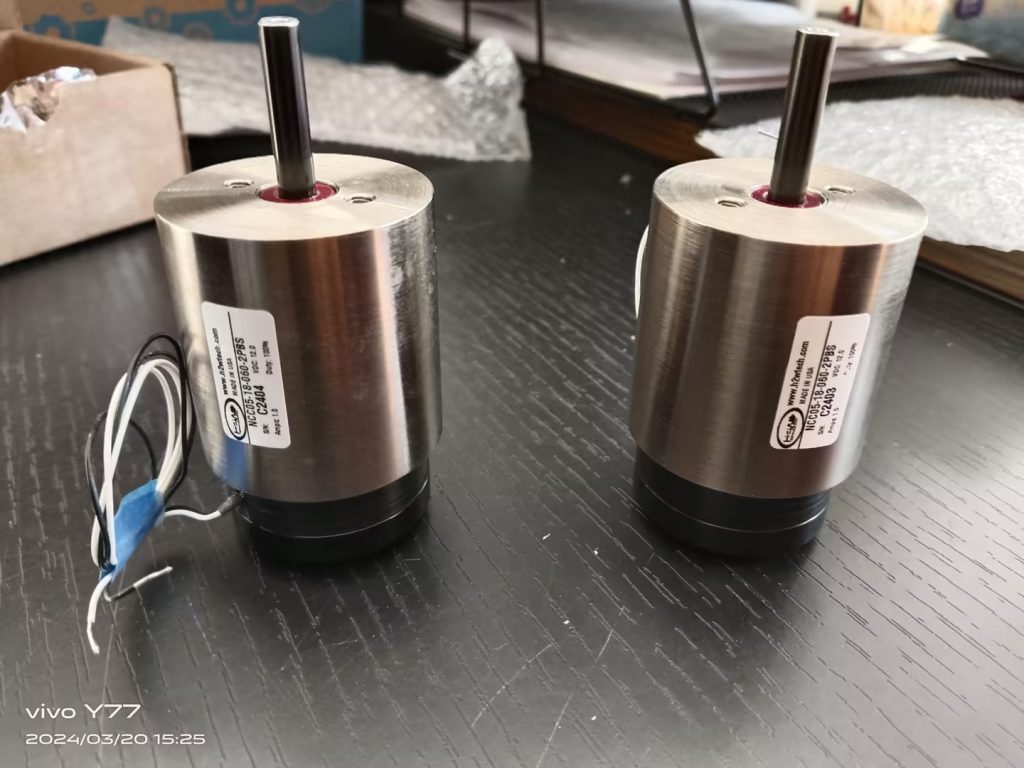

美國H2W Technologies NCC08-34-350-2H音圈電機
美國H2W Technologies線性音圈執行器是理想的短沖程(通常不到2英寸)閉環伺服應用。它緊湊的尺寸使它適合小空間。它有非常低的電氣和機械時間常數。低移動質量允許光有效載荷的高加速。
將執行機構與軸承系統(如果沒有提供的話)、位置反饋裝置、直線伺服放大器和運動控制器耦合起來,就會產生一個能夠復雜的位置、速度和加速度控制的系統。這些驅動器也可以用于精確的力控制,因?yàn)榫€性力和電流的特性。
聲線圈電動機根據洛倫茲力方程的原理工作:
FOrCe=B×我
b=通量密度(特斯拉)
I=電流(安培)
b=通量密度(特斯拉)
I=電流(安培)
簡單地說,放置在磁場中的電流攜帶導體將對其施加力。這種力與電流的方向和大小以及通量密度場成正比。由于永磁磁通密度場是固定的,線性位移的方向取決于輸入電流的極性。所產生的力的大小與輸入電流的大小成正比。
美國H2W Technologies NCC08-34-350-2H
| H2W Technologies Device Type | Moving Coil | |
| Stroke | 0.80 in | 20.3 mm |
| Radial Clearance | 0.045 in | 0.38 mm |
| Bearing Type | None Provided | |
| Moving Mass | 16.2 oz | 460 grams |
| Total Mass | 118 oz | 3350 grams |
| Resistance @ 20C | 6.3 ohms | |
| Inductance @ 20C | 5.0 mH | |
| Electrical Time Constant | 0.80 msec | |
| Motor Constant | 4.9 lbs/√watt | 22.6 N/√watt |
| Force Constant | 12.8 lbs/amp | 56.9 N/amp |
| Back EMF | 1.4 V/ips | 56.9 V/m/sec |
| Force @ 100% Duty | 30.0 lbs | 134 N |
| Power @ 100% Duty | 36.0 watts | |
| Current @ 100% Duty | 2.4 amps | |
| Force @ 10% Duty | 90.0 lbs | 401 N |
| Power @ 10% Duty | 330 watts | |
| Current @ 10% Duty | 7.3 amps | |
| Outside Diameter | 3.4 in | 85.1 mm |
| Housing Length | 3.4 in | 86.4 mm |
- 醫療診斷探針和激光束轉向
- 鏡子傾斜和聚焦執行器
- 微型位置控制
- 非換向驅動器的典型規范是:短沖程(0-3英寸或0-75毫米),重力加速度20倍的加速,持續力100磅(0-100磅或0-450N),峰值力300磅(0-300磅或0-1350N),加上線性編碼器或LVDT線性位置分辨率為0.1微米。
