美國,H2W Technologies,非商用直流音圈直線執行器,NCC13-30-108-1SH,非商用直流音圈直線執行器 – NCC13-30-108-1SH
該動圈式執行器（零件號）配備了一個開槽鋁制繞線筒，可將熱量從電機繞組傳導出去。此外，該執行器還帶有一個通孔，以滿足需要中空執行器的應用需求。

動圈式執行器不配備軸承系統。如果您需要帶有內置軸承系統的執行器，請查看我們的動磁式型號?；蛘?，如果您想了解我們?nèi)绾螌⒁羧傻街本€運動平臺中，請參考相關產品。

要確定您的運動需求，請使用我們的直線運動計算器。

該電機已集成到以下定位平臺中：

• VCS13-108-LB-01-MCF

設備類型：動圈式
行程：1.3 英寸 / 31.8 毫米
徑向間隙：0.020 英寸 / 0.51 毫米
軸承類型：無
運動質量：8.0 盎司 / 227 克
總質量：45.9 盎司 / 1300 克
20°C 時的電阻：4.8 歐姆
20°C 時的電感：5.0 毫亨
電氣時間常數：1.0 毫秒
電機常數：1.7 磅/√瓦特 / 7.6 牛/√瓦特
力常數：3.8 磅/安培 / 16.8 牛/安培
反電動勢：0.50 V/英寸/秒 / 16.8 V/米/秒
100% 占空比時的力：10.8 磅 / 48.1 牛
100% 占空比時的功率：40.0 瓦
100% 占空比時的電流：2.9 安培
10% 占空比時的力：32.4 磅 / 144 牛
10% 占空比時的功率：363 瓦
10% 占空比時的電流：8.7 安培
外徑：2.9 英寸 / 75.6 毫米
外殼長度：1.9 英寸 / 47.0 毫米

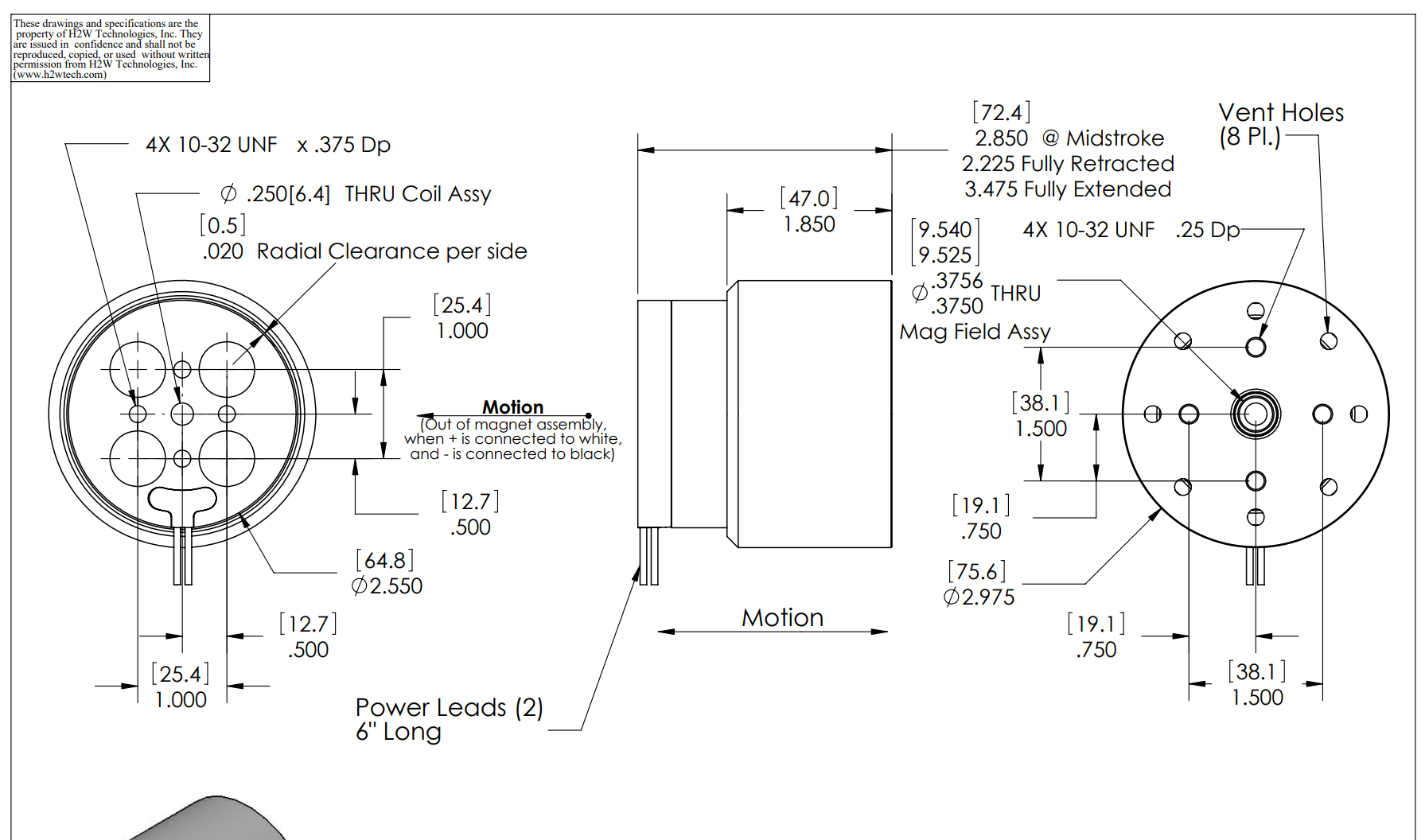

產品圖紙：
