美國H2W TECHNOLOGIES 三相無刷旋轉電機 TWR-070-410-1150-3PH

規格參數

連續扭矩范圍：70度，1.22弧度
極數：6
徑向間隙：0.05英寸（1.25毫米）
帶軸承的外殼：否
轉子慣量：318.6 英寸-磅2（0.09 公斤-米2）
總質量：33.5 磅（15.2 千克）
移動質量：2 磅（0.9 千克）
20°C時的電阻：3 歐姆
20°C時的電感：4 毫亨
電氣時間常數：1.33 毫秒
電機常數：69 英寸-磅/√瓦（7.6 牛米/√瓦）
扭矩常數：120 英寸-磅/安培（13.25 牛米/安培）
反電動勢：13.25 伏/弧度/秒
100%負載時的扭矩：480 英寸-磅（53 牛米）
100%負載時的功率：48 瓦
10%負載時的扭矩：1440 英寸-磅（159 牛米）
10%負載時的功率：432 瓦
外徑：20.5 英寸（520 毫米）
外殼厚度：1.7 英寸（43.2 毫米）

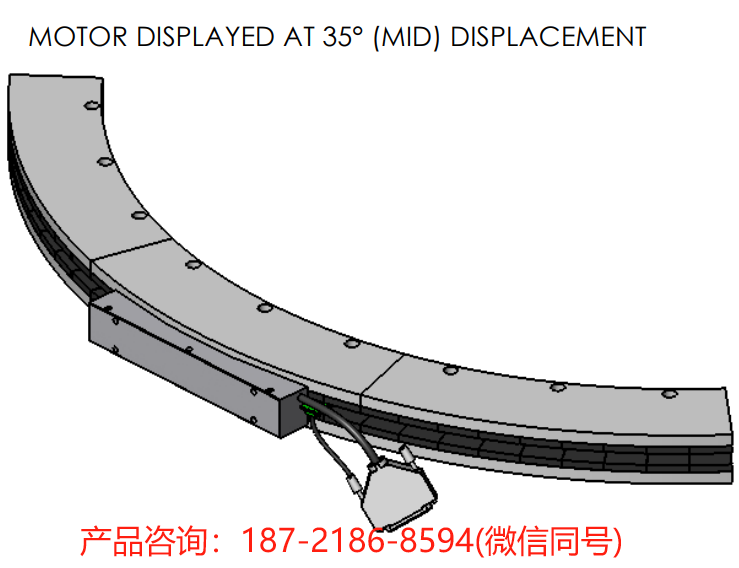

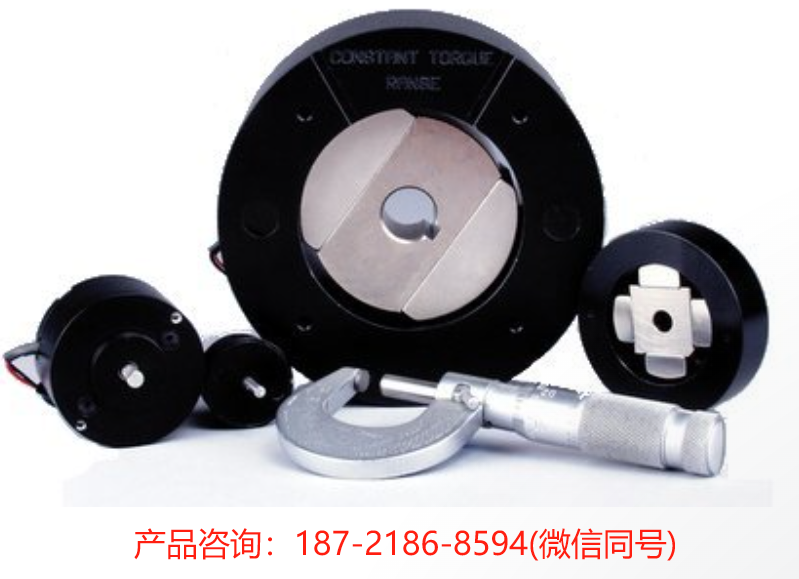

TWR-070-410-1150-3PH三相無刷旋轉電機，也稱為旋轉伺服電機，是一種直接驅動電機，非常適用于有限或無限的閉環伺服旋轉運動應用。它可以產生480英寸-磅（53 Nm）/1440英寸-磅（159 Nm）的連續/峰值扭矩。該電機設計為具有70°的旋轉范圍，并在20英寸（500毫米）的半徑上運行，但可以通過增加模塊化的磁鐵軌道（每個33°）來增加角位移。它能夠在與旋轉編碼器配合使用時，實現非常精確的位置、速度和加速度控制。真空封裝的移動電機線圈組件通過一個長“U”形磁鐵組件中的間隙移動。客戶提供的軸承系統需要引導移動線圈組件，并保持磁鐵與線圈組件之間0.050英寸（1.25毫米）的間隙。電機線圈與磁鐵組件之間沒有吸引力。三相電機線圈組件可以通過集成霍爾效應傳感器進行梯形換向，或者通過軟件換向與適當?shù)姆糯笃鳌⑦\(yùn)動控制器和編碼器反饋配合進行正弦換向。電機的電力（來自無刷伺服放大器）通過高柔性電機電源線纜供應?？梢愿鶕?jù)客戶的具體應用需求設計定制電機。提供具有更高扭矩的大型電機，具體詳情和圖紙請咨詢工廠。

特點：

• 零齒槽效應
• 輕負載下的高速和加速
• 低移動質量
• 單一磁鐵組件內的多個電機線圈
• 使用標準三相無刷放大器

規格適用于具有3個弧形分段磁鐵軌道和1個無刷旋轉電機的系統。

我們的無框三相無刷旋轉電機是直接驅動電機，適用于有限旋轉和完整360度旋轉、閉環伺服、定位應用。當與編碼器配合使用時，能夠?qū)崿F(xiàn)非常精確的角位置、速度和加速度控制。低慣性線圈能夠?qū)崿F(xiàn)更高的角加速度。該新型旋轉無刷電機的無殼設計需要一個旋轉軸承系統來引導線圈并支持客戶負載的移動。

該三相線圈組件可以通過集成霍爾效應傳感器進行梯形換向，或者通過軟件換向與適當?shù)姆糯笃?、運動控制器和編碼器反饋配合進行正弦換向。

電機的電力（來自無刷伺服放大器）通過電機電源線纜供應。

具有更高力量的大型電機可提供，具體詳情和圖紙請咨詢工廠?？梢愿鶕?jù)客戶的具體應用需求設計定制電機。

應用：

• 坐標測量機
• 取放置機
• 激光和水刀切割機
• 視覺檢測設備

無鐵電機 封裝的移動線圈組件通過一個長“U”形磁鐵組件中的間隙移動?？蛻籼峁┑妮S承系統需要引導移動線圈組件，并保持磁鐵與線圈組件之間0.025英寸（0.63毫米）的間隙。電機線圈與磁鐵組件之間沒有吸引力。

優點：

• 無限制的行程長度
• 零齒槽效應
• 輕負載下的高速和加速
• 低移動質量
• 單一磁鐵組件內的多個電機線圈
• 使用標準三相無刷放大器

無鐵電機提供6種不同的橫截面和5種不同的線圈組件長度。線性力范圍為：1.2磅（5.3 N）至173磅（771 N）連續工作（100%工作周期），3.6磅（16.0 N）至517磅（2300 N）峰值工作（10%工作周期）。

無鐵電機由靜止磁鐵軌道和移動線圈組件組成。

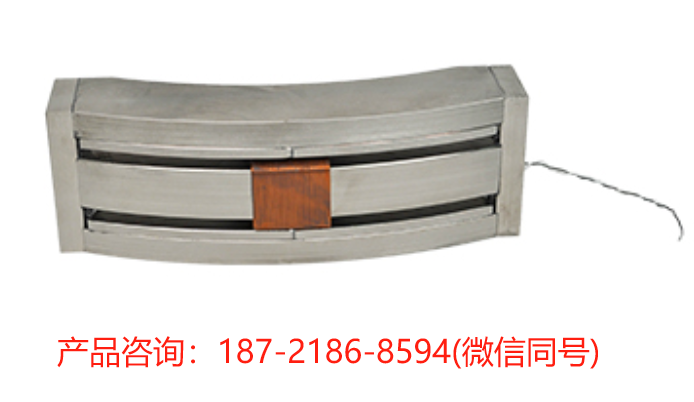

靜止磁鐵組件： “U”形磁鐵組件由鎳鍍鋼背鐵和釹永磁鐵組成。磁鐵被粘接到兩塊平行的鋼板上，鋼板與鋼間隔條螺栓固定。鋼背鐵上有螺紋孔和通孔，用于將磁鐵組件安裝到客戶提供的基板上。磁鐵組件的橫截面寬度從0.82英寸（20.8毫米）到1.73英寸（44毫米）不等。磁鐵組件的長度由弧長決定。

移動線圈組件： 線圈組件由3相銅電機繞組、鋁安裝支架和可選的霍爾效應板組成，所有這些都用環氧樹脂真空封裝。鋁支架上的安裝孔用于將副組件連接到客戶提供的臺面裝置的移動部件上。線圈組件可提供多種不同的寬度和長度，以滿足客戶的力和包裝要求。可以為單一磁鐵組件提供多個線圈，以實現獨立移動的頭部，或者將它們耦合在一起以產生更大的力。
