應用：
適用于：
醫療設備冷卻
工藝冷卻
主要特點：
最高運行時間99.96%
占地面積最小
成本最低
冷卻能力：
高達75噸
框架部件
詳情：Haskris OPC系列冷卻器采用一套平行制冷回路系統和相關的框架部件來容納這些組件。更大型的冷卻器模型具有更多的制冷回路和框架部件。

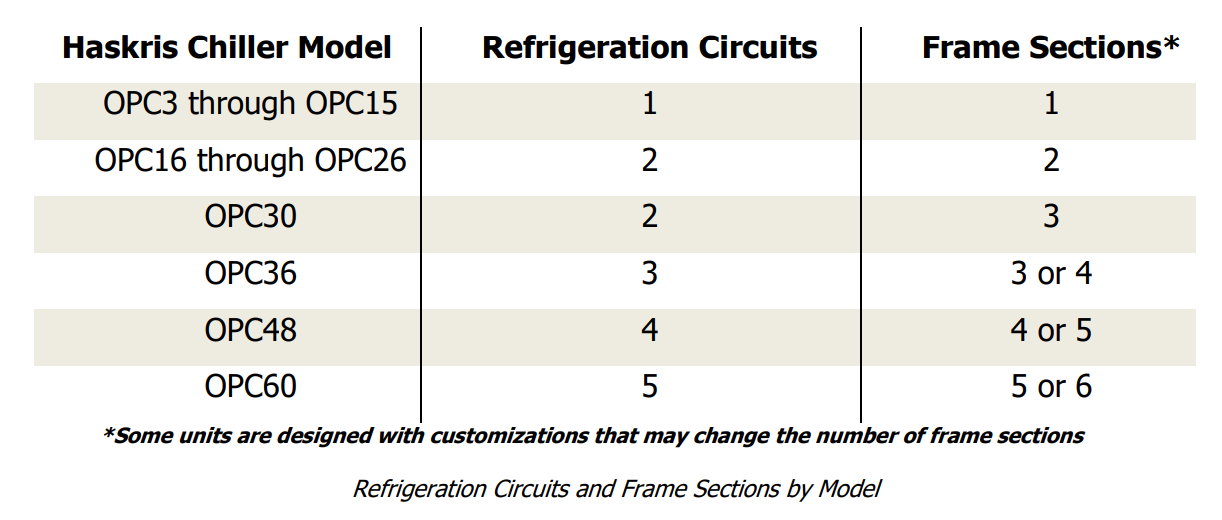

說明：使用冷卻器型號和下表確定設計中使用的制冷回路數和鈑金套件數。
基礎
? 冷卻器必須安裝在水平的混凝土基礎、水平的屋頂墊塊或水平的周邊梁系統上。
? 遵守當地法規，進行適當的固定和隔振。
? 使用水平的屋頂墊塊或周邊梁系統需要指定工程師確定所有必要的構建材料、厚度以及額外的支撐或支架。

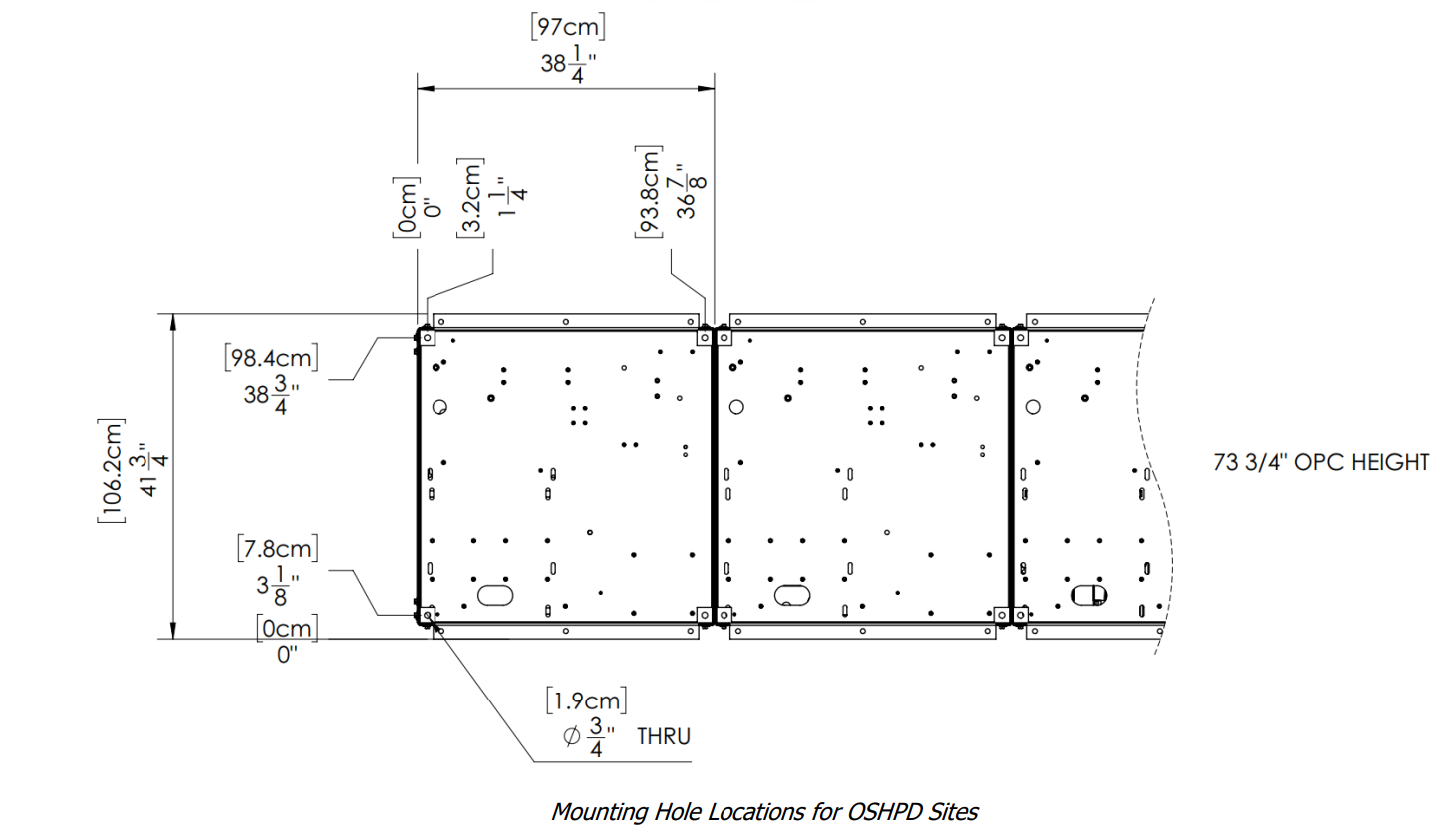

? 請參考下面的圖示以獲取安裝孔位置。 o 請注意，圖紙中的示例具有一個示意剖面，顯示了2.5個框架部件。 實際部件數會有所不同，請參考前文了解詳情。
? 每個安裝位置的點載荷為200磅或更少。
振動
? 冷卻器在安裝時不需要振動隔離以保證正常運行。
? 冷卻器中的電機是硬性安裝在冷卻器的金屬結構上的。它們沒有內部隔離。
? 冷卻器通常直接硬性安裝在地面墊塊、屋頂墊塊或周邊梁系統上。
? 如果擔心振動傳遞到建筑結構中，工程師應提供振動阻尼的詳細規格。
? 有兩種常見的方法： o 冷卻器和安裝之間放置橡膠或合成墊片 o 彈簧隔振器。這些不能直接安裝在冷卻器和安裝之間。冷卻器必須安裝在周邊梁上。彈簧隔振器可以安裝在梁和安裝之間。
海拔
對于位于比應用程序更高海拔的冷卻器
? 最大推薦高度差因素取決于幾個因素，包括應用程序的最大進水壓力、正常水泵排水壓力以及管道對應用程序的壓力損失。
? 如果有關于冷卻器位置的疑問，請咨詢Haskris。 對于位于比應用程序更低海拔的冷卻器
? 最大推薦高度差為32英尺（9.8米）。
o 最好的情況是高度差小于32英尺（9.8米）。
o 如果有疑問，請咨詢Haskris。
間隙
? 參見下圖，顯示了冷卻器型號OPC3到OPC30的推薦間隙。
o 請注意，這些圖示顯示了標準設計的尺寸和間隙。某些定制可能會改變尺寸和/或間隙要求。如果有關于特定設計的疑問，請咨詢Haskris。
? 對于型號為OPC36及以上的型號，請咨詢Haskris以獲取推薦間隙信息。
? 空氣流入冷卻器是水平的，流出冷卻器是垂直的。
? 在冷卻器上方保持一個無障礙的空間，用于自由空氣排放。
? 如果間隙小于這些推薦值，請咨詢Haskris。Haskris將根據需要評估個別現場條件，以確保正確運行。
? 避免熱源將熱量排放到冷卻器的區域。
o 例如：冷凝器排氣口，加熱排氣等。
? 避免冷凝器上可能積累雜物的區域。
運輸 – OPC3至OPC30
? 使用叉車口或吊裝提升點進行冷卻器運輸。確保叉子超過冷卻器的中心柱。
? 如果使用吊裝設備吊裝冷卻器，請僅從下面顯示的點進行吊裝。正確的吊裝技術，包括橫梁，對于避免損壞冷卻器至關重要。
? 在吊裝過程中不要移除冷卻器上的任何面板。
? 請參見下方的吊裝和提升點。
