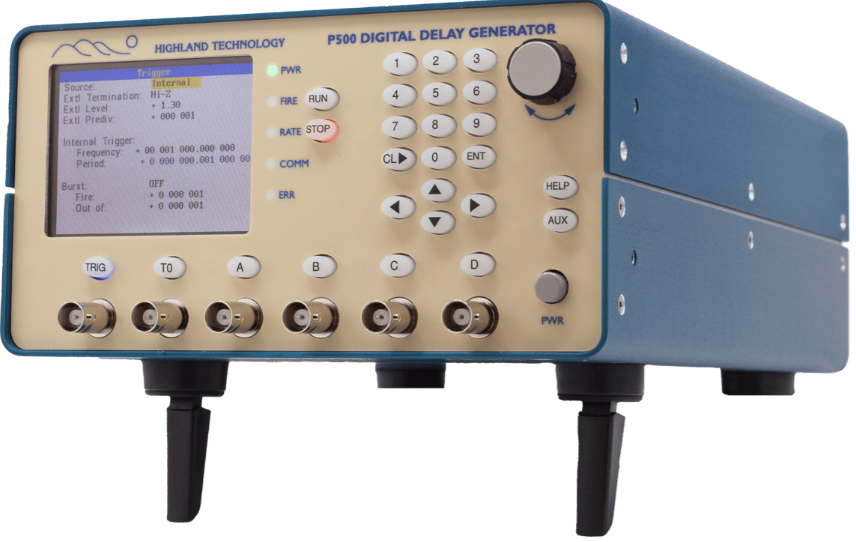

Highland 4通道臺式數字延遲和脈沖發生器P500
特點:
- 4延遲和寬度脈沖輸出A B C D和T0開始參考
- 高達1000秒的延遲，分辨率為1皮秒
- 30納秒插入延遲
- 典型抖動小于20皮秒RMS
- 14 MHz重復速率
- 定制GaN輸出級可產生0.5至25v峰峰值的干凈、快速50歐姆脈沖
- 用戶友好的操作:彩色液晶顯示器，旋鈕，板載幫助
- 在時序變化期間，沒有時序錯誤、中止脈沖或錯過觸發
- 可選隔離后面板高壓輸出
- 列車/幀選項包括定時列表和每個觸發器的多個脈沖
- 接口有USB、RS-232和以太網，帶有SCPI和網頁控件
- 來自任何瀏覽器的網頁控件
描述:
P500是一個臺式數字延遲和脈沖發生器，產生四個獨立的可編程延遲和寬度輸出。P500能夠以1皮秒的增量產生長達1000秒的延遲，并且能夠以14 MHz的高重復率工作。P500的應用包括激光計時、脈沖拾取、ICCD攝像系統、ATE系統和雷達測試。
P500觸發源包括內部、外部、遠程、手動或線路。低抖動內部合成速率發生器可在0.001 Hz至14 MHz范圍內以1 mHz步進進行編程。外部觸發器具有可選的觸發電平、斜率和終端阻抗。觸發門控和突發設施是標準的。
前面板包括彩色LCD、數字鍵盤和旋鈕。P500的每個功能都有一個直觀的單級控制菜單，通過相關按鈕調用。幫助系統解釋每個按鈕、輸入、輸出和設置。
遠程接口包括RS-232、USB和以太網，帶有ASCII串行命令和網頁控件。
標準P500時基是一種精密溫度補償晶體振蕩器?？蛇xOCXO可用于要求極高精度和最低抖動的應用。多個P500s可以彼此同步，或者鎖定到外部10 MHz參考頻率。
| 功能 | |
| 頻道 | T0 A B C D |
| 輸出電壓 | Vlow 5伏 Vhi -5至+20伏 上升/下降時間小于1.5 ns(典型值) 0.5至25伏特峰峰值的干凈脈沖 50歐姆(將電壓除以2，分成50歐姆的負載) |
| 定時范圍 | 相對于T0的延遲+寬度0-999秒 |
| 插入延遲 | 正常模式:觸發至T0輸出，55 ns 500 ps 快速模式:觸發至T0輸出，30 ns 500 ps |
| 重復率 | 0至14 MHz，限于1 /(最大d+w + 70 ns) |
| 準確(性) | 上升沿或下降沿觸發500 ps時基 |
| 解決 | 邊沿時間:1 ps 輸出電平，0.1 V 觸發電平，10 mV |
| 振動 | 典型20 ps RMS +時基抖動 最大30 ps RMS +時基抖動 |
| 引發 | 外部、內部、軟件、手動、交流線路 突發、N分頻、N/M脈沖拾取 外部觸發范圍5伏 上升/下降沿 阻抗可選2K+15 pF或50歐姆 最小建議振幅0.25伏特峰峰值 內部，1 Hz至14 MHz，1 Hz分辨率 周期抖動< 10 ps RMS +時基抖動 線路觸發器需要外部P492適配器 |
| 標準VCXO時基 | 初始精度:1 PPM 老化:< 5 ppm/1000小時 抖動:最大10 ns/s RMS 可鎖定至外部10 MHz±10 PPM |
| 恒溫OCXO時基 | 初始精度:0.01 PPM 老化:< 1 ppb/天，< 100 ppb/年 抖動:最大0.2 ns/秒均方根值 可鎖定至外部10 MHz±0.1 PPM |
| 時鐘輸入 | 10兆赫，正弦或方波，0.5至5伏峰峰值 1kω標稱輸入阻抗 |
| 時鐘輸出 | 10 MHz方波，3伏峰峰值交流耦合 50ω標稱輸出阻抗 |
| 倒數計秒 | 提供觸發N分頻或N/M突發/脈沖選擇器模式，最高200 MHz外部觸發 |
| 力量 | 由通用適配器提供的外部24伏DC 包括標準IEC60320 C13電源線 最大60瓦 |
| 可選高壓輸出 | 五個隔離后面板輸出，T0 A B C D 電壓可編程5-50伏到50歐姆 上升/下降時間小于2 ns 最大脈沖寬度25 v- s |
| 通信 | USB、10/100以太網、RS-232 |
| 展示 | 3.5英寸對角線320 x 240彩色液晶顯示器 |
| 包裝 | 13.5英寸x 8英寸x 4.63英寸鋁制外殼(包括連接器和支腳) |
| 溫度 | 規格適用于10-40°C的環境溫度 工作范圍-20至60攝氏度 |
| 順應 | RoHS，CE |
| 保證 | 兩年有限 |
| 選擇 | 背板隔離高壓輸出 框架和火車引擎 OCXO時基 機架安裝適配器 |
1?OCXO時基是可在工廠安裝的可選功能。參見P500-2xx版本。所有OCXO規格僅在初始10分鐘預熱后適用。
