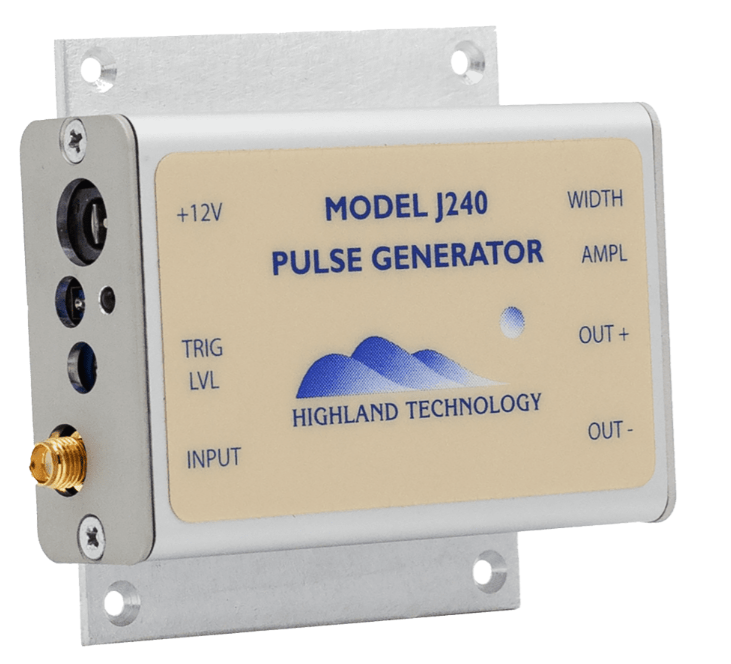

Highland J240單通道緊湊型脈沖發生器

Highland J240單通道緊湊型脈沖發生器
特點:
  • 用戶可在0至750毫伏的標稱范圍內調整振幅
  • 產生快速互補輸出
  • 可用140 ps FWHM高斯輸出脈沖寬度(-1版本)
  • 可調輸出矩形脈沖寬度(僅限-2和-3版本)
  • 上升時間/下降時間65皮秒，標稱值
  • 可調觸發閾值和輸出幅度
  • 采用標準12伏電源供電
  • 緊湊的擠壓陽極氧化鋁外殼配有安裝法蘭
  • 時域器件模型提取的理想來源
描述:

J240是一個外部觸發脈沖發生器，上升時間小于100皮秒，互補輸出，可調觸發水平。

J240-1版本在觸發輸入的上升沿產生互補的140皮秒FWHM高斯脈沖。trimpot可在0至750 mV峰值范圍內調節輸出幅度。輸出為交流耦合。

J240-2版本的功能是邏輯信號跟隨器。輸出以低于100皮秒的上升時間交流耦合。脈沖寬度和周期相當于輸入脈沖。trimpot將輸出幅度從零調整到750 mV峰值，寬度調整trimpot不起作用。

J240-3是一個DC耦合邏輯信號跟隨器，上升時間小于100皮秒。每個互補輸出與50歐姆源阻抗DC耦合，當每個輸出以50歐姆接地端接時，產生LVDS兼容信號電平。

功能
外部觸發互補輸出脈沖發生器
引發
上升沿觸發，50ω輸入阻抗
用戶可在-4至+4伏范圍內調節閾值
提供了閾值測試點
傳播延遲
1 ns，標稱值
輸出
版本1和版本2:
用戶可將0至750 mV(標稱值，675 mV，最小值)峰值調節至50ω負載；交流耦合5ω標稱值。每輸出源
版本3:
用戶可調0至375 mV(標稱值，340 mV，最小值)峰峰值
LVDS成50ω負載；DC耦合50ω標稱值。每輸出源
V?? = +1.15 V(標稱，固定)
V?? = +1.15 V至+0.75 V(標稱值，可調)
帶寬
DC至1 GHz重復率
上升時間
65 ps，標稱值(20%至80%)
秋天
65 ps，標稱值(20%至80%)
脈沖寬度
工廠調整到140 ps FWHM，標稱值(J240-1)
J240-2和-3寬度跟隨輸入
振動
< 10 ps RMS
工作溫度
0至60攝氏度
校準間隔
1年
力量
150毫安時最大+12伏
配備J12 12伏電源適配器
連接器
鍍金SMA輸入和輸出插孔
觸發閾值水平測試點
2.1毫米X 5.5毫米筒式電源連接器
指示器
LED:綠色能源
包裝
3.3英寸(長)x 2.1英寸(寬)x 0.9英寸(高)擠壓陽極氧化鋁外殼
包括J732安裝法蘭
