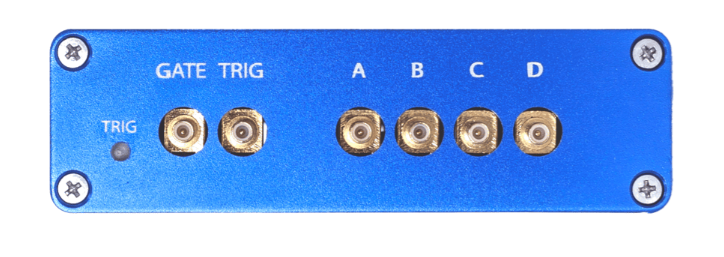

Highland T660四通道緊湊型數字延遲和脈沖發生器
特點:
- 四路TTL電平延遲輸出，延遲和脈沖寬度可單獨編程
- 10皮秒延遲和寬度分辨率，10秒范圍
- 21納秒400皮秒插入延遲，最大觸發速率16 MHz
- <35 picoseconds typical jitter
- 內置10 MHz晶振時基，具有外部鎖定功能
- 用于內部觸發速率的0-16 MHz DDS頻率合成器
- 具有分頻和突發功能的可編程電平觸發輸入和觸發使能門輸入
- RS-232串行和10/100 mbps以太網接口
- 帶可拆卸安裝法蘭的擠壓外殼
- 輸出阻抗開關允許50ω源端接或低阻抗
- 列車/幀高級選項(T660-2)包括時序列表和每個觸發器的多個脈沖
- 來自任何瀏覽器的網頁控件
- 12V電源隨購提供
描述:
T660是一款小型封閉式數字延遲/脈沖發生器，用于嵌入式OEM應用。給定內部或外部觸發，它輸出四個精確定時的脈沖。它是T560和T564數字延遲和脈沖發生器的嵌入式向后兼容替代產品。
| 功能 | |
| 頻道 | A B C D |
| 輸出電壓 | +5V Zout可選: 50ω(50ω負載+2.5V) 上升/下降時間小于1.5 ns(典型值)。 低z值(50ω負載大于4V) 上升/下降小于750 ps(典型值)。 |
| 延遲范圍 | 0到10秒 |
| 寬度范圍 | 0到10秒 |
| 插入延遲 | 觸發至任何輸出21 ns 400 ps |
| 重復率 | 0至16 MHz，限于1/(最大d + w + 60 ns) |
| 準確(性) | 上升沿或下降沿觸發400 PS 7.5 PS/°C時鐘精度 |
| 解決 | 邊沿時間:10 ps 觸發電平，10 mV |
| 振動 | 典型35 ps RMS +時基抖動 最大50 ps RMS +時基抖動 為大于500 s的延遲添加時鐘抖動 |
| 引發 | 外部、內部、軟件(遠程命令) 突發、N分頻、N/M脈沖拾取 外部觸發范圍0至5伏 上升/下降沿 阻抗可選2K + 15 pF或50ω 最小建議振幅0.25伏特峰峰值 125 MHz最大重復率輸入 內部DDS，0至16 MHz，0.02 Hz分辨率 內部時鐘:80 MHz源，使用觸發除數獲得最大16 MHz重復速率 |
| VCXO時基 | 初始精度:1 PPM 老化:< 5 ppm/1000小時 抖動:最大10ns/s RMS 可鎖定至外部10MHz 10 PPM |
| 時鐘輸入 | 10兆赫，正弦或方波0.5至5伏峰峰值 1kω標稱輸入阻抗 |
| 時鐘輸出 | 10 MHz方波3伏特峰峰值 50ω標稱輸出阻抗 |
| 倒數計秒 | 提供觸發N分頻或N/M突發/脈沖選擇器模式，最高125 MHz外部觸發 |
| 力量 | 由通用適配器提供的外部+12±0.25伏DC 最大0.5安培 +24絕對最大電壓輸入；不保證性能 |
| 通信 | RS-232標準，38.4千波特(最高可配置為115.2千波特) 10/100以太網標準(可通過串行命令配置) |
| 包裝 | 4.84英寸(長)x 4.06英寸(寬)x 1.20英寸(高)藍色擠壓鋁制外殼 |
| 溫度 | 規格適用于10-40°C的環境溫度 工作范圍為0至50攝氏度 儲存范圍-20至80攝氏度 |
