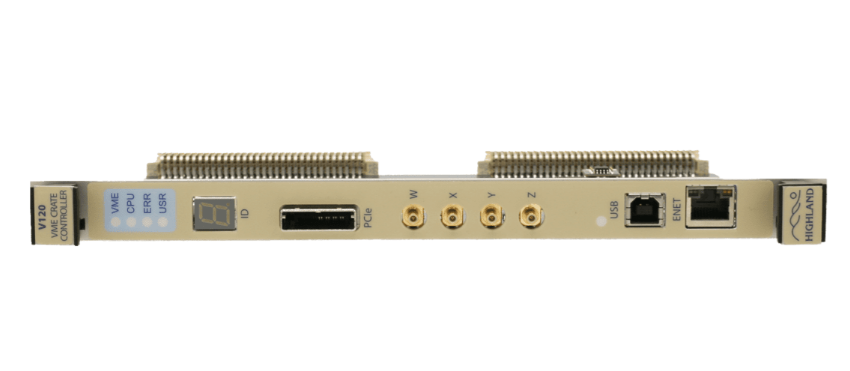

Highland VME總線主機箱控制器Model V120

自1992年Highland Technology進入VME市場以來，我們一直致力于將VME打造為一個開放、強大且經濟高效的高通道數控制、測量和仿真系統平臺。Highland是VME標準組織VITA的成員，并不斷向VME市場推出新技術。隨著其他總線架構的出現和消失，Highland仍然相信，VME將保持其作為重要的長生命周期項目的首選架構的地位。

特點:

• 單寬6U格式的PC內存映射VME機箱控制器
• 有線PCIe通過長達7米的PCI Express電纜連接到PC
• 提供8192個16kB VME映射頁面；各個頁面描述符支持地址映射/修飾符、速度選項、動態端序交換
• 包括并行以太網和USB端口
• 特權、字節序和每頁事務控制，包括調整周期時間以馴服不守規矩的VME模塊
• 每個V120可選擇板條箱ID，允許從一臺主機控制多達16個VME板條箱，而不依賴于潛在的不穩定PCI總線編號
• 作為插槽1主設備/仲裁器或輔助主設備的VME多主設備
• 通過輪詢或真正的主機中斷進行VME中斷處理
• 免費的開源Linux驅動程序和應用程序庫，可用于開放和專有項目，沒有許可要求或費用。提供了完整的源代碼和大量文檔。
• 診斷:
  • 機箱電源、溫度感應和氣流監控器
  • 回讀任何事務的數據跟蹤速度、地址/數據和錯誤
  • VME交易報告，帶4個可編程事件監視器
  • VME公用事業總線報告，包括SYSCLK監控
  • 提供前面板發光二極管和總線信號范圍監視器
• 可選的DMA和VME64支持
• 無專有VME芯片:專為長期可用性而設計
• 簡潔、簡單的架構:基本VME I/O無需跳線和設置

描述:

V120是VME總線主機箱控制器，可用作機箱插槽0仲裁器或輔助控制器。PC背板中的每個PCI Express電纜驅動板可以通過長達7米的標準、靈活的PCI Express電纜組件驅動一到四個V120s。

VME模塊寄存器直接映射到PC地址空間。V120提供8192個頁面映射寄存器，每個寄存器控制一個16k字節的PC到VME轉換頁面，具有靈活的時序和端序控制。默認的加電映射允許立即訪問A16、A24和部分A32 VME地址空間。

包括以太網和USB端口。狀態led和范圍監視器顯示總線操作和時序。總線周期分析、電源、溫度和氣流監控是標準配置。
