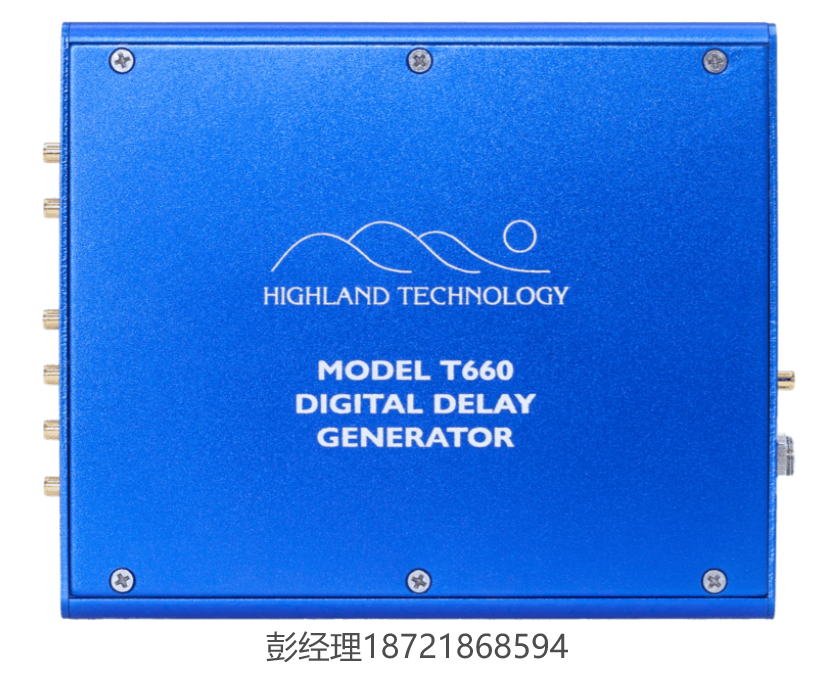

Model T660四通道緊湊型數字延遲與脈沖發生器
概述
特點：
4 路 TTL 電平輸出，可獨立編程延遲和脈寬
10 皮秒分辨率，最長 60 秒延遲
21 納秒 ± 400 皮秒插入延遲，最大觸發速率 16 MHz
<35 皮秒典型抖動
內部 10 MHz 晶振時基，可鎖定外部時鐘
內部 DDS 頻率合成器，支持 0-16 MHz 觸發頻率
可編程觸發電平，支持分頻、突發模式及觸發門控（GATE）輸入
RS-232 串行接口 及 10/100 Mbps 以太網 接口
鋁合金擠壓外殼，帶可拆卸安裝法蘭
輸出阻抗可切換，支持 50 ? 終端或低阻抗模式
Trains/Frames 高級選項（T660-2），支持定時列表和多脈沖觸發
可通過瀏覽器進行固件升級
標配 12V 電源適配器
描述
T660 是一款小型封裝的數字延遲/脈沖發生器，適用于 嵌入式 OEM 應用。支持內部或外部觸發，可產生四路精確定時脈沖。其 完全兼容 T560 和 T564 舊型號，可直接替換使用。
規格
功能
四通道數字延遲/脈沖發生器
通道
A B C D
輸出電壓
+5V
可選輸出阻抗：
50 ?（+2.5V，適用于 50 ? 負載）
上升/下降時間 < 1.5 ns（典型值）
低阻抗（>4V，適用于 50 ? 負載）
上升/下降時間 < 750 ps（典型值）
延遲范圍
0 至 3600 秒
脈寬范圍
0 至 3600 秒
插入延遲
觸發至任何輸出 21 ns ± 400 ps
重復頻率
0 至 16 MHz，受限于 1/（最大延遲 + 脈寬 + 62.5 ns）
精度
觸發至上升或下降沿 ± 400 ps ± 7.5 ps/°C ± 時鐘精度
分辨率
邊沿時間：10 ps
觸發電平：10 mV
抖動
典型值：35 ps RMS + 時基抖動
最大值：50 ps RMS + 時基抖動
對于延遲 > 500 μs 需考慮時鐘抖動
觸發
外部、內部、軟件（遠程命令）
支持突發、N 分頻、N-of-M 脈沖選取模式
外部觸發范圍：0 至 5 伏
上升/下降沿可選
可選阻抗：2 k? + 15 pF 或 50 ?
最小推薦振幅：0.25 V p-p
最高 125 MHz
內部 DDS：0 至 16 MHz，分辨率 0.02 Hz
內部時鐘：80 MHz 頻率源，可使用觸發分頻器（最大 16 MHz 重復率）
內部時鐘
初始精度：±1 PPM
老化：< ±5 PPM/1000 小時
抖動：最大 10 ns/s RMS
可鎖定至外部 10 MHz（±10 PPM）
時鐘輸入
10 MHz，正弦或方波，0.5 至 5 伏 p-p
1 k? 典型輸入阻抗
時鐘輸出
10 MHz 方波，3 伏 p-p
50 ? 典型輸出阻抗
倒計時
提供觸發 N 分頻或 N-of-M 突發/脈沖選取模式，最高支持 125 MHz 外部觸發
電源
外部 +12V ±0.25V DC（標配通用適配器）
最大 0.5 A
最高輸入電壓 +24V（性能不保證）
通信
標準 RS-232，38.4 Kbps（可配置至 460.8 Kbps）
標準 10/100 以太網（可通過串行命令配置）
封裝
藍色擠壓鋁外殼
尺寸：4.84 英寸（長）× 4.06 英寸（寬）× 1.20 英寸（高）
溫度范圍
規格適用環境溫度：10 至 40°C
工作范圍：0 至 50°C
存儲范圍：-20 至 80°C
符合標準
RoHS
保修
一年有限保修
校準間隔
一年
選項
支持 Frame（幀）和 Train（序列）引擎
