美國Highland Technology P500四通道臺式數字延遲與脈沖發生器
特點：
4 個延遲和寬度脈沖輸出：A、B、C、D 和 T0 啟動參考
延遲可達 1000 秒，分辨率為 1 皮秒
30 納秒插入延遲
典型抖動小于 20 皮秒 RMS
重復頻率 14 MHz
自定義 GaN 輸出級提供 0.5 至 25 伏峰值-峰值的干凈、快速 50 歐姆脈沖
用戶友好操作：彩色 LCD 顯示、旋鈕、內置幫助
在更改定時時無定時錯誤、中斷脈沖或漏觸發

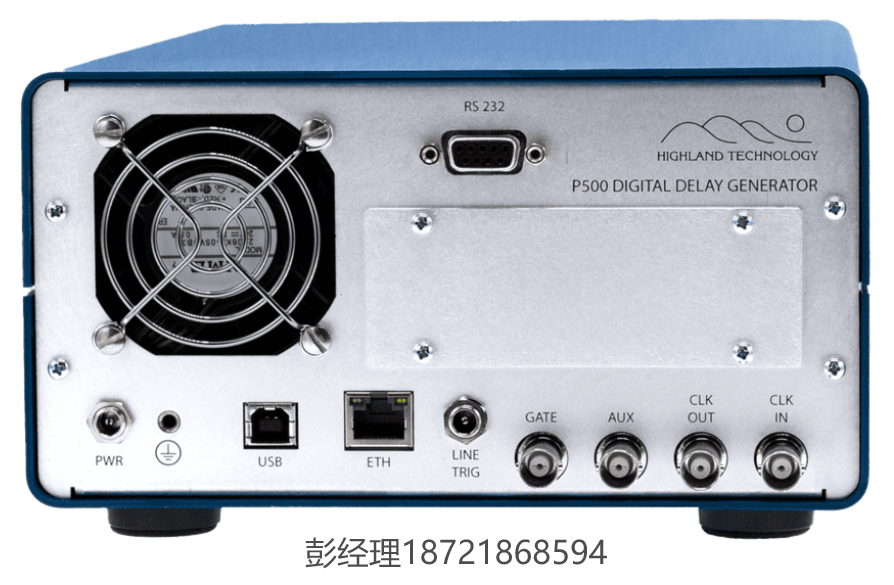

可選隔離后面板高壓輸出
脈沖列車/幀選項包括定時列表和每次觸發多個脈沖
接口包括 USB、RS-232 和以太網，支持 SCPI 和網頁控制
可通過任何瀏覽器進行網頁控制
描述：
P500 是一款臺式數字延遲與脈沖發生器，能夠生成四個獨立可編程的延遲和寬度輸出。P500 能生成最長 1000 秒的延遲，分辨率為 1 皮秒，并支持高達 14 MHz 的高重復頻率。P500 的應用包括激光定時、脈沖選擇、ICCD 相機系統、ATE 系統和雷達測試。
P500 的觸發源包括內部、外部、遠程、手動或線路觸發。低抖動的內部合成速率發生器可從 0.001 Hz 到 14 MHz 進行編程，步進為 1 mHz。外部觸發具有可選擇的觸發電平、斜率和終端阻抗。標準配置中包含觸發門控和突發功能。

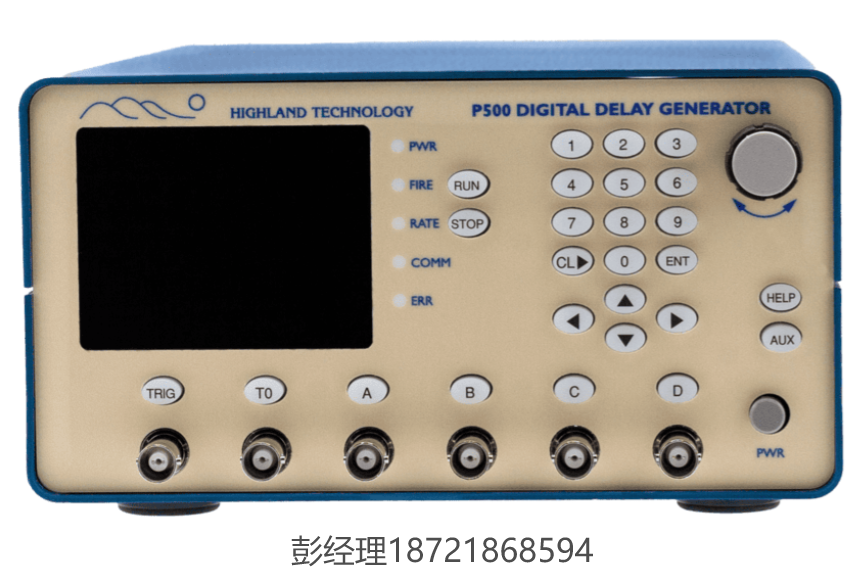

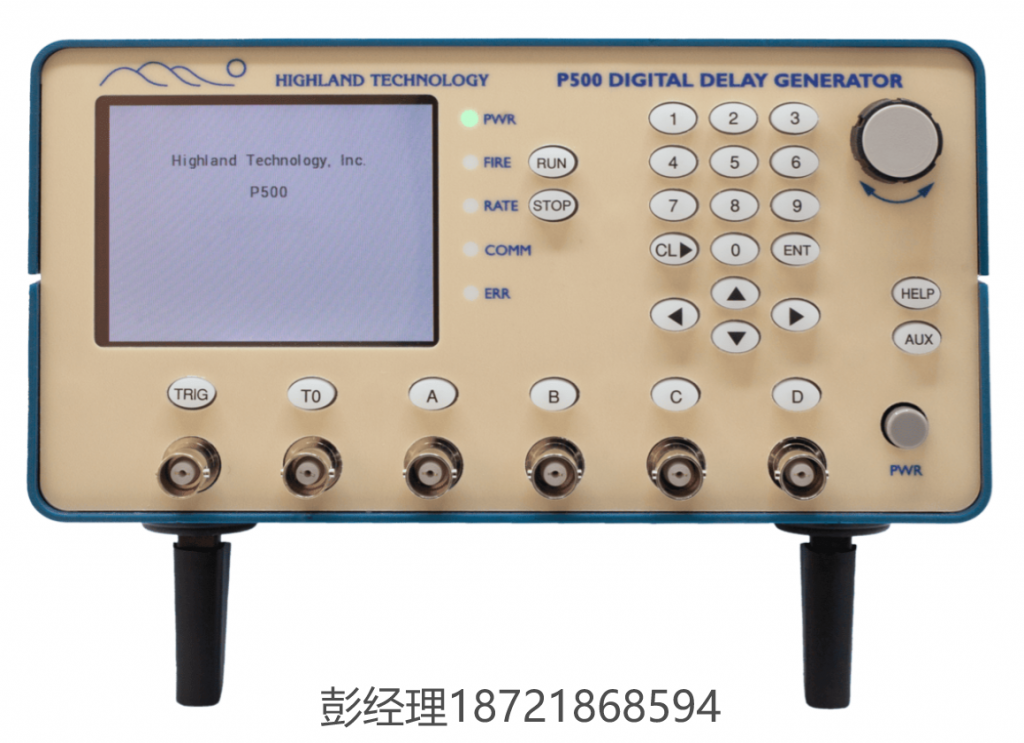

前面板包括彩色 LCD、數字鍵盤和旋鈕。P500 的每個功能都有一個直觀的單級控制菜單，通過關聯的按鍵進行調用。HELP 系統解釋了每個按鍵、輸入、輸出和設置。
遠程接口包括 RS-232、USB 和以太網，支持 ASCII 串行命令和網頁控制。
標準的 P500 時基采用高精度溫度補償晶體振蕩器。對于要求極高精度和最低抖動的應用，提供可選 OCXO。多個 P500 可以彼此同步，或鎖定到外部 10 MHz 參考源。
通道：
T0 A B C D
輸出電壓：
Vlow ± 5 伏
Vhi -5 至 +20 伏
上升/下降時間 < 1.5 納秒 典型
從 0.5 到 25 伏峰值-峰值的干凈脈沖
輸出阻抗 50 歐姆（對于 50 歐姆負載，電壓減半）
定時范圍：
延遲 + 寬度 0-999 秒，相對于 T0
插入延遲：
常規模式：觸發到 T0 輸出，55 納秒 ± 500 皮秒
快速模式：觸發到 T0 輸出，30 納秒 ± 500 皮秒
重復頻率：
0 至 14 MHz，限制為 1 / (最大延遲 + 寬度 + 70 納秒)
精度：
觸發到上升或下降沿 ± 500 皮秒 ± 時基誤差
分辨率：
邊沿時間：1 皮秒
輸出電平：0.1 伏
觸發電平：10 毫伏
