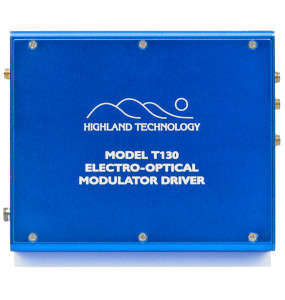

T130單通道皮秒EOM驅動器設計用于高脈沖輸出驅動能力和多功能性。與典型的電信級電光驅動模塊不同，可提供全7伏峰值振幅擺幅，使其成為高Vpi電光調制器型設備的理想匹配。
T130單通道電光調制器驅動器是邊緣觸發的，提供超低皮秒級抖動性能和可調延遲，三個寬度范圍跨越250皮秒到300納秒。內置偏置電源、集成偏置三通和繼電器在單端口EOM的快速射頻路徑上提供從-6伏到+6伏的直流偏置，或提供到雙端口調制器的專用偏置端口。USB、RS-232、BIST（內置自檢）和本地trimpot控制是標準配置。T130是控制
LiNbO3/Mach-Zehnder“切片器”和類似的50歐姆電-相位和振幅光學器件的極好方法。
T130單通道皮秒EOM驅動器主要特征：
三個范圍內的可編程延遲和脈沖寬度
50Ω 負載下可編程振幅從-0.5伏到-7伏
上升時間/下降時間100皮秒，典型值（10–90%）
內置脈沖寬度發生器，可從250皮秒調節到300納秒，半高寬
內置偏置電源，可調±6V
由+24V DC供電
通過USB、RS-232或板載微調器進行控制
內置自檢（BIST）
緊湊的擠壓外殼，包括表面安裝法蘭
T130單通道皮秒EOM驅動器應用包括：
驅動50? 電光相位和幅度調制器
驅動50? 泵浦光纖系統中的直接調制的種子激光器
射頻應用：快速脈沖調制、相移、諧波產生
時域器件特性和建模
半導體測試
系統電纜/計時微調
