在銅導體上長距離傳輸快速邏輯信號一直很困難。同軸或雙絞線傳輸線引入衰減、色散、接地回路，并為外部電氣噪聲提供入口點。其結果可能是抖動、脈寬失真和最終的邏輯錯誤。
J720電光轉換器是一種緊湊型信號供電電光轉換器。當與J730光電轉換器一起使用時，該組合可以在高EMI環境中傳輸邏輯電平或關鍵時序觸發器，距離超過公里，鏈路抖動通常低于10皮秒RMS。J730光電轉換器提供上升時間低于750皮秒的數字邏輯輸出，還提供快速模擬(180 MHz帶寬)輸出，用于監控鏈路完整性。
J720電光轉換器與Highland Model P500數字延遲脈沖發生器和vme封裝電光轉換器產品兼容。J720電光轉換器也是T760雙通道100伏光電轉換器的優秀驅動器。
J720電光轉換器主要特點:
緊湊的邏輯級光信號鏈路組件
允許在高EMI環境中長距離傳輸邏輯電平和快速觸發器
快速的光學和電氣上升時間
低于12皮秒的典型RMS鏈路抖動
堅固和高效的鋁制包裝允許e/o轉換位于最方便的地方
無需供電
850納米或1310納米版本可用于ST或FC連接光纖
高地?cái)?shù)字延遲/脈沖發生器的理想配件
J720電光轉換器版本：

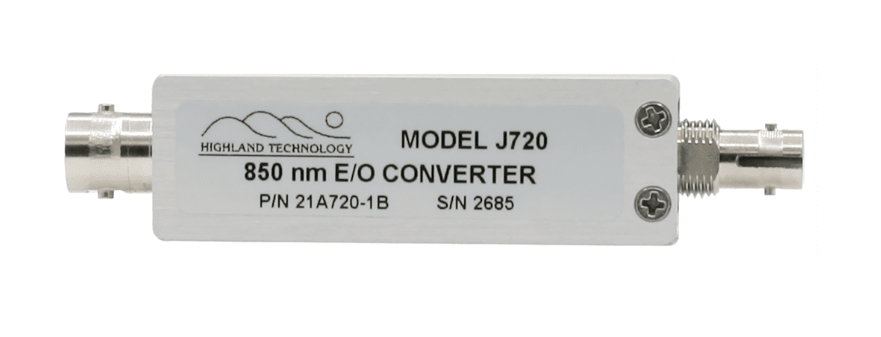

J720-1:850nm帶ST連接器的單通道緊湊型電光轉換器

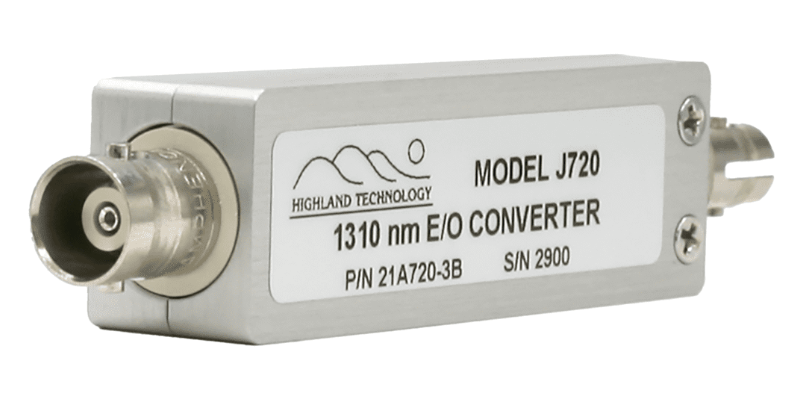

J720-3:1310 nm帶ST連接器的單通道緊湊型電光轉換器
J720-11:850nm帶FC連接器的單通道緊湊型電光轉換器
J720-13:1310 nm帶FC連接器的單通道緊湊型電光轉換器
J720電光轉換器產品參數
功能：單路電光轉換器
輸入：Nom從50歐姆源0到+5伏，最大+5.5伏，輸入阻抗50 Ω標稱
傳播延遲：標稱1ns, 50%電至50%光電平
輸出：1.5 mW標稱光功率，驅動從5伏，50 Ω源
850或1310納米波長版本可用
帶寬：500 MHz min
光學上升時間：小于300ps, 可由Highland P500或同等產品驅動
抖動： RMS < 12 ps, J720 + J730組合
工作溫度：0 ~ 60℃
校準間隔：兩年

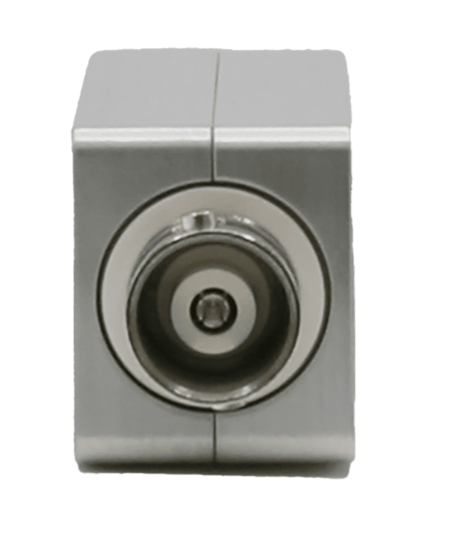

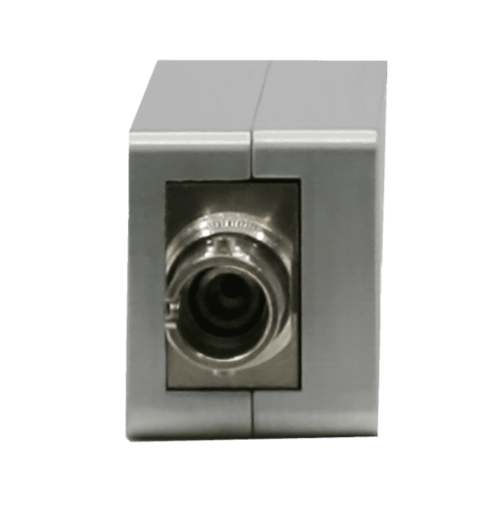

連接器：BNC電氣輸入插孔，ST或FC光纖輸出
封裝：鋁外殼
