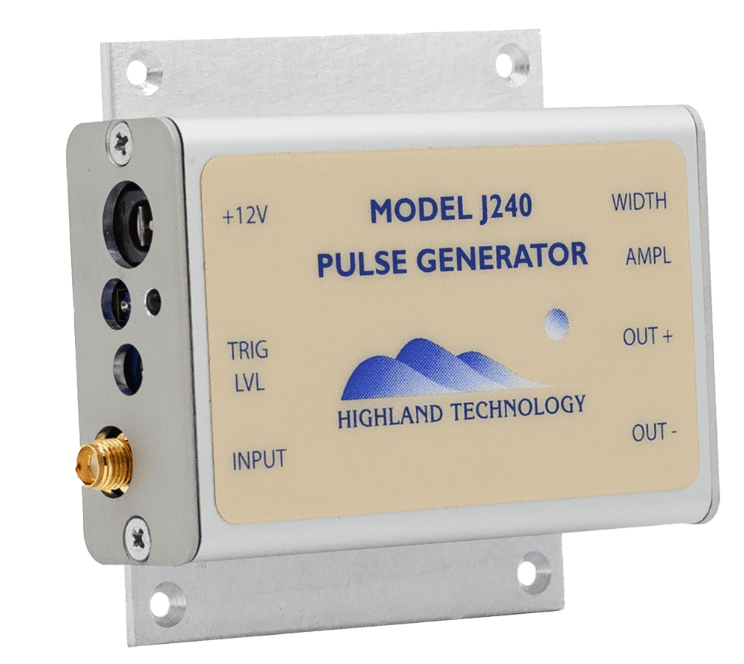

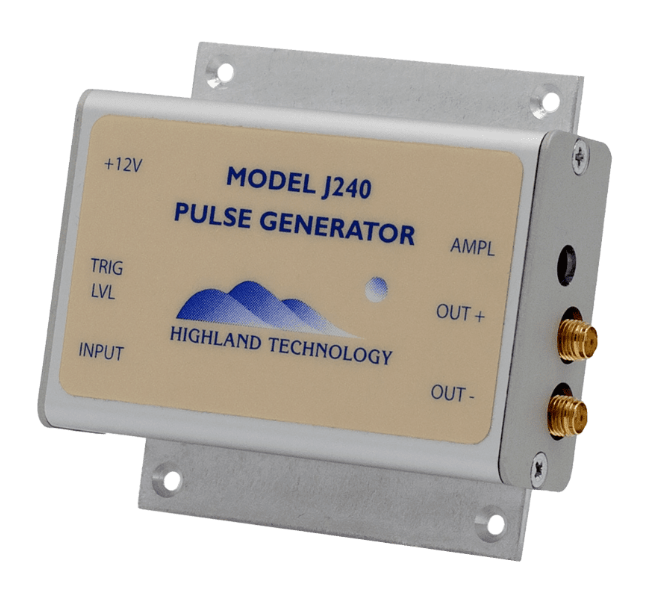

Highland J240 脈沖發生器

J240脈沖發生器是一種外部觸發脈沖發生器，具有低于100皮秒的上升時間、互補輸出和可調觸發電平。

J240-1版本在觸發輸入的上升沿產生互補的140皮秒FWHM高斯脈沖。微調器調節輸出幅度從零到750毫伏峰值。輸出是交流耦合的。

J240-2版本的功能是作為邏輯信號跟隨器。輸出是交流耦合的，上升時間低于100皮秒。脈沖寬度和周期等效于輸入脈沖。調節輸出幅度從零到750毫伏峰值，寬度調節調節是無效的。

J240-3是一個具有低于100皮秒上升時間的直流耦合邏輯信號跟隨器。每個互補輸出都是直流耦合的，源阻抗為50歐姆，當輸出端接到地為50歐姆時，產生LVDS兼容的信號電平。

J240脈沖發生器主要特點:
用戶可調幅度從0到750毫伏標稱
生成快速互補輸出
可提供140 ps FWHM高斯輸出脈沖寬度(-1版本)
可調輸出矩形脈沖寬度(-2和-3版本僅限)
上升/下降時間65皮秒，標稱
可調觸發閾值和輸出幅度
從標準的12伏電源操作
緊湊擠壓陽極氧化鋁外殼提供安裝法蘭
時域器件模型提取的理想源
