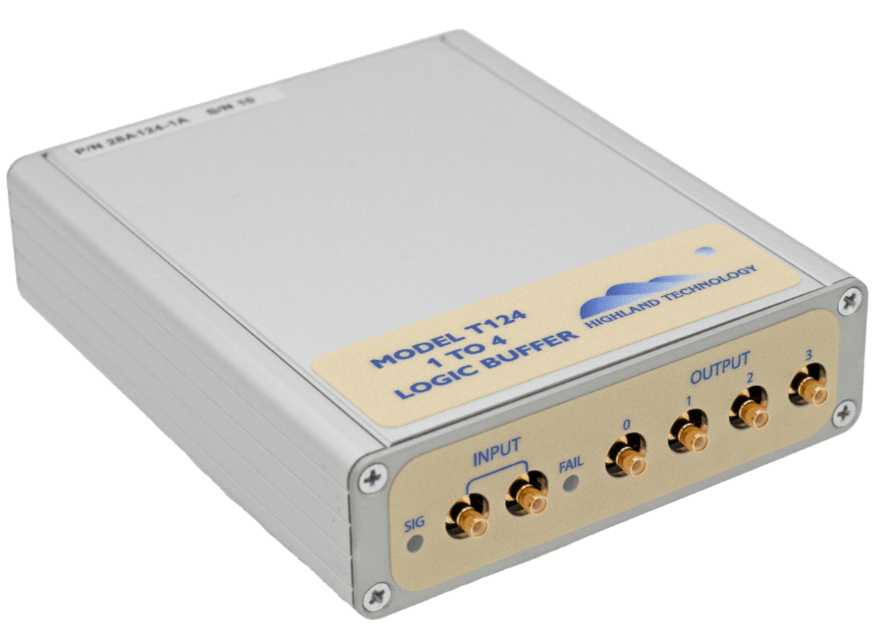

T124邏輯緩沖器為數字邏輯信號提供快速的1到4扇出緩沖器/逆變器。輸入具有可切換的50R或高阻抗終端，以及可切換的10MHz帶通濾波器，用作時鐘分配放大器。輸出可在低阻抗或50R源之間切換，輸出高壓可在3.3V ~ 5V之間切換。短路保護輸出可用于任何數字邏輯分布應用。
T124邏輯緩沖器主要特征：
四個短路保護輸出，可選擇非反相，反相或差動驅動

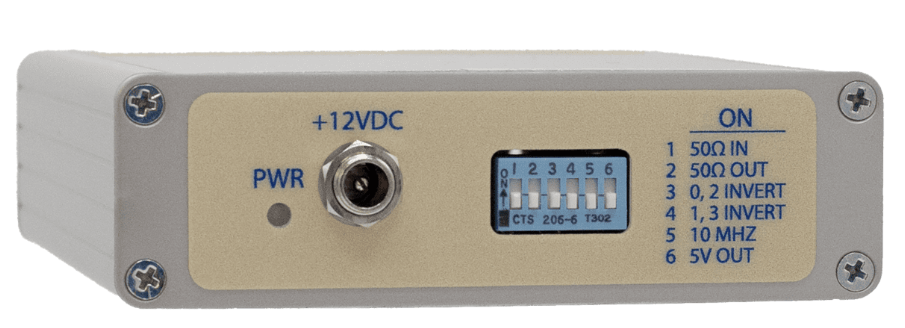

可切換50 Ω或高阻抗終端輸入
可切換50 Ω或低阻抗源的4個輸出
輸出電壓可在+3.3V或+5V之間切換
10mhz輸入帶通濾波器用作時鐘分配放大器
標準+12伏直流電源
緊湊，堅固的擠壓陽極氧化鋁外殼，可拆卸安裝法蘭
從直流到100兆赫的快速邏輯信號的分布
Specifications
| 操作溫度 | 0 to 60°C |
| 存儲溫度 | -40 to 70°C |
| 電源 | +12 VDC (11.5 to 13.5 V) 標稱 200 mA J12 12 volt 電源適配器 |
| 接口 | 6 SMB 接口 1 個2.1 x 5.5 mm 電源連接器，中心引腳為正極 |

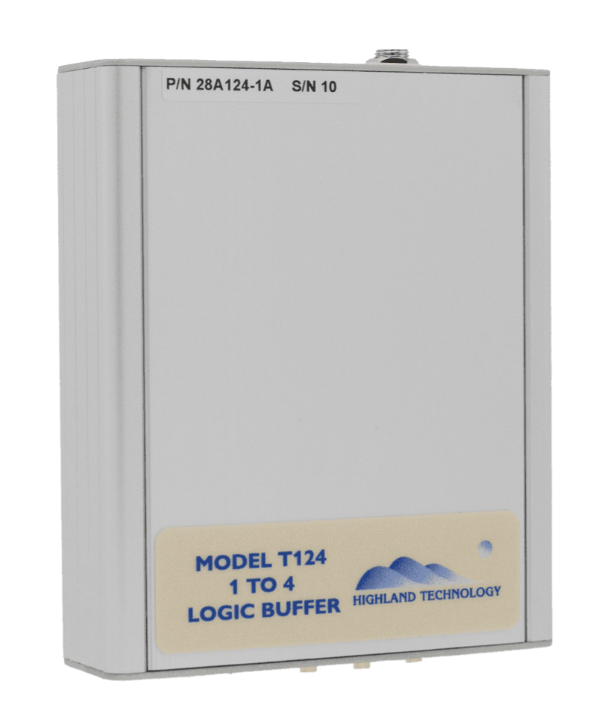

| 封裝 | 4.75″ (L) x 4.05″ (W) x 1.25″ (H) 擠壓陽極氧化鋁外殼 |

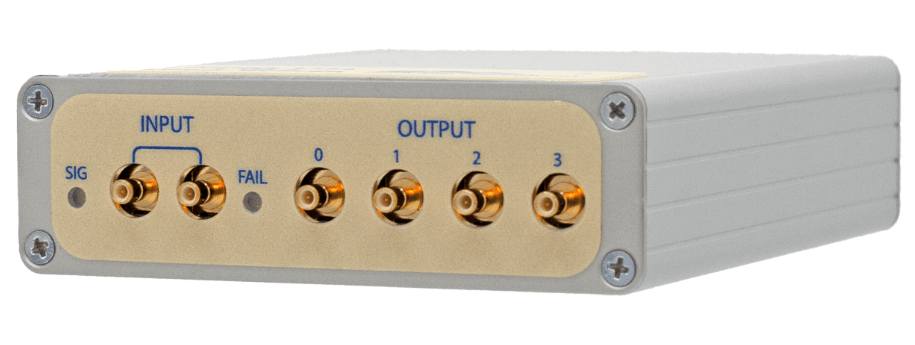

| 指示燈 | LED指示燈用于電源，輸入信號和輸出短故障 |
邏輯模式規格
| 功能 | 四路扇出緩沖器用于數字邏輯信號 |
| 輸入 | V??? : -0.3 V to +6 V V?: > +1.3 V V?: < +1.1 V 終端:50 Ω或高阻抗 |
| 輸出 | 四個輸出s +5V Operation: V?? Lo-Z: +5.14 V R? = 10 KΩ V?? Lo-Z: +5.12 V R? = 1 KΩ V?? Lo-Z: +4.90 V R? = 50 Ω V?? 50 Ω: +5.14 V R? = 10 KΩ V?? 50 Ω: +4.80 V R? = 1 KΩ V?? 50 Ω: +2.60 V R? = 50 Ω +3.3V Operation: V?? Lo-Z: +3.39 V R? = 10 KΩ V?? Lo-Z: +3.38 V R? = 1 KΩ V?? Lo-Z: +3.07 V R? = 50 Ω V?? 50 Ω: +3.38 V R? = 10 KΩ V?? 50 Ω: +3.23 V R? = 1 KΩ V?? 50 Ω: +1.70 V R? = 50 Ω V?: 0 V |
| 輸出上升時間 | 700 ps, typical |
| 輸出下降時間 | 700 ps, typical |
| 過渡時間 | 100 MHz, 最大 |
| 抖動 | < 12 ps, typical |
| 傳播時間 | 10 ns, typical |
10mhz時鐘分配放大器模式規范
| 功能 | 10 MHz 時鐘分配放大器 |
| 輸入 | 10 MHz 正弦波或方波 |
| 輸入端 | 50 Ω or 高阻抗 |
| 輸入信號 | +0.250 mVp-p to +5 Vp-p |
| 輸入直流限制 | V最大: +5 VDC V最小: 0 VDC |
| 輸出 | 四個輸出10mhz方波 電壓: +5V or +3.3V 阻抗: 低阻抗或 50 Ω |
| 輸出上升時間 | 700 ps, typical |
| 輸出下降時間 | 700 ps, typical |
| 抖動 | <12 ps, typical |
