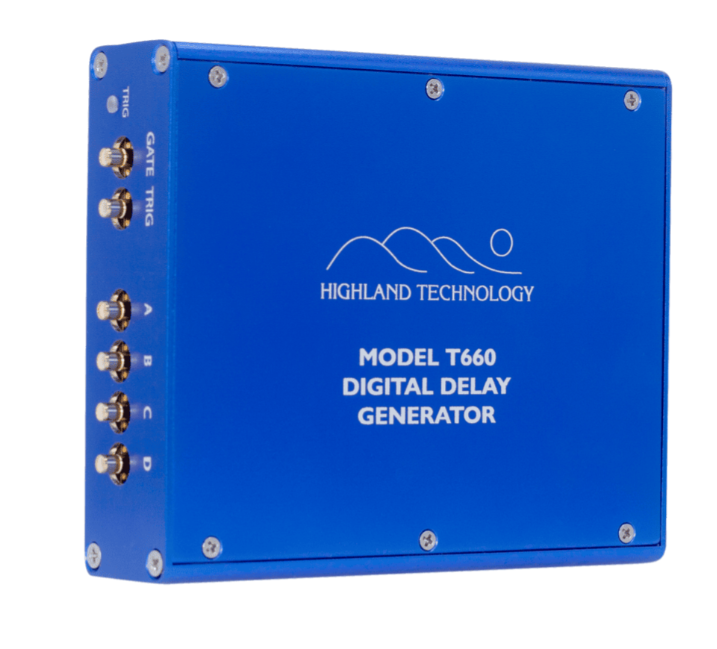

Highland T660數字延遲脈沖發生器是一款小型封閉式數字延遲脈沖發生器，適用于嵌入式OEM應用。給定一個內部或外部觸發器，T660數字延遲脈沖發生器可以輸出四個精確定時的脈沖。T660數字延遲脈沖發生器是一個插入式，向后兼容替代T560和T564數字延遲和脈沖發生器。
T660數字延遲脈沖發生器主要特點:
四個ttl級延遲輸出，單獨可編程延遲和脈沖寬度
10皮秒延遲和寬度分辨率，10秒范圍
21納秒±400皮秒插入延遲，16 MHz最大觸發率
<35皮秒典型抖動
內部10兆赫晶體振蕩器時間基地與外部鎖定能力
0-16 MHz DDS合成器內部觸發率

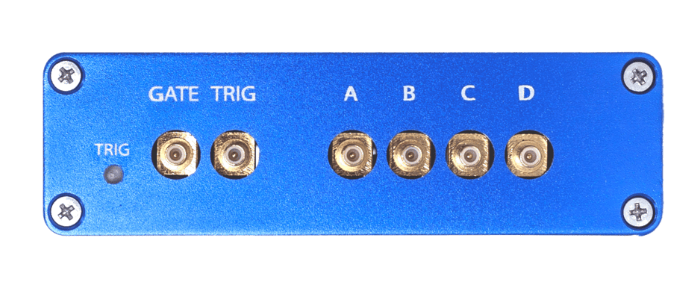

具有分割和突發功能的可編程級觸發輸入和觸發使能GATE輸入

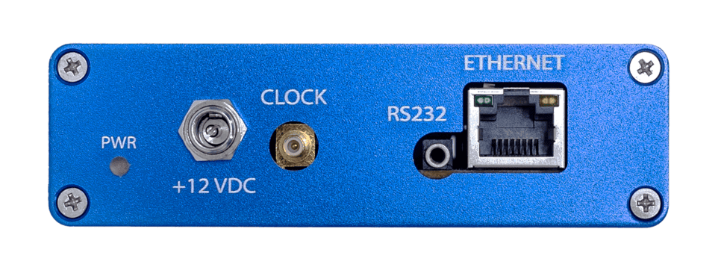

RS-232串行和10/ 100mbps以太網接口
可拆卸安裝法蘭的擠壓外殼
輸出阻抗開關允許50 Ω源端或低阻抗
列車/幀高級選項(T660-2)包括定時列表和每個觸發器的多個脈沖
任何瀏覽器中的網頁控件
隨購買附贈12V電源
T660數字延遲脈沖發生器技術參數：
名稱：四通道數字延遲脈沖發生器
通道：ABCD
輸出電壓+ 5 v
Zout選擇: 50 Ω (+2.5V到50個Ω負載)；上升/下降< 1.5 ns；低z (>4V到50 Ω負載)；上升/下降< 750 ps
延遲范圍：0 ~ 10秒
寬度范圍： 0 ~ 10秒
插入延遲：觸發到任何輸出21ns±400ps
重復頻率：0至16 MHz，限制為1/(最大d + w + 60 ns)
精度： 觸發上升沿或下降沿±400ps±7.5 ps/°C±時鐘精度
分辨率：邊沿時間10ps， 觸發電平10mv
抖動：典型的35 ps RMS +時基抖動；最大50 ps RMS +時基抖動；增加時鐘抖動延遲> 500μs
觸發：外部、內部、軟件(遠程命令)
突發，除以n, n (m)次脈沖選取
外部觸發范圍0至5伏
上升/下降沿
阻抗可選2K + 15pf或50 Ω
最小推薦幅度0.25伏p-p
125 MHz最大重復頻率輸入
內部DDS, 0 ~ 16mhz, 0.02 Hz分辨率
內部時鐘: 80 MHz源，使用觸發除數為最大16 MHz代表率
VCXO時基：初始精度:±1ppm
老化:<±5 ppm/1000小時
抖動:最大有效值10ns/s
可鎖定到外部10MHz±10ppm
時鐘輸入：10兆赫，正弦或平方0.5至5伏p-p；1kΩ標稱輸入阻抗
時鐘輸出：10兆赫，方波，3伏p-p；50 Ω標稱輸出阻抗
電源：外部+12±0.25伏直流通用適配器，最大0.5安培；+24絕對最大電壓輸入;不保證性能
通信：RS-232標準，38.4千波特(可配置高達115.2千波特)；10/100以太網標準(可通過串行命令配置)
包裝：4.84“(長)x 4.06”(寬)x 1.20“(高)藍色擠壓鋁外殼
溫度：規格適用于10-40°C環境
工作范圍：0至50°C
儲存范圍：-20至80°C
