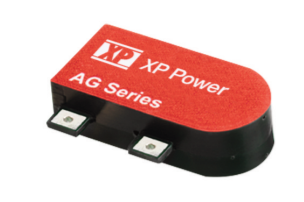

AG/AGH系列是一系列超小型高壓DC/DC轉換器，在高壓小型化方面樹立了行業標準。這種獨特的封裝體積不到十分之一立方英寸，從頂部安裝時只有0.128英寸（3.25毫米），從PCB底部安裝時只有0.152英寸（3.86毫米）！AG/AGH系列轉換器還可以使用直徑為0.8mm的引腳安裝在PCB外。

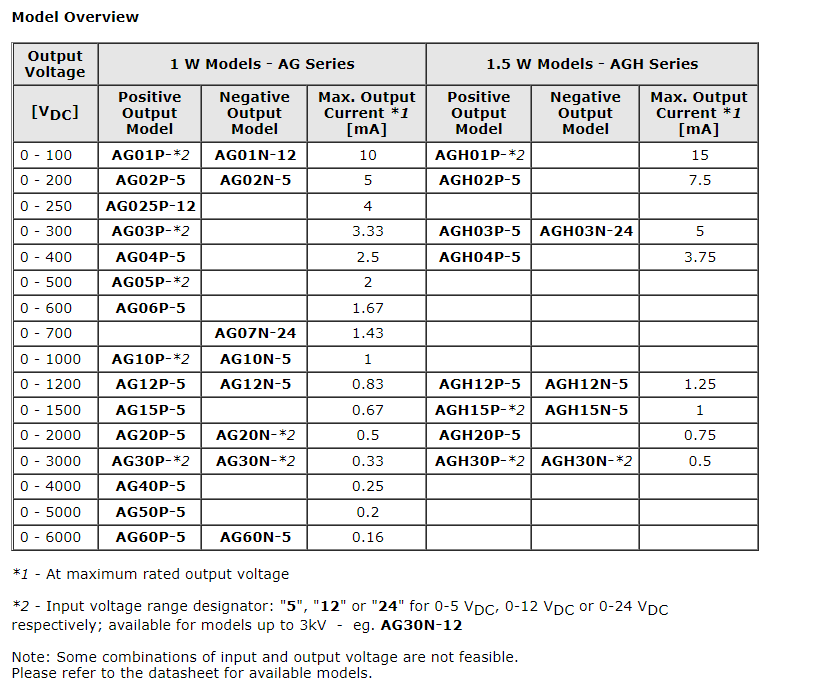

可控制的輸出電壓范圍從100V到6kV。這些組件大小的轉換器非常適合需要最小尺寸和重量的應用。

開啟電壓非常低，低于0.7V，允許寬的輸出電壓工作范圍。諧振、準正弦波振蕩器和全屏蔽變壓器的使用帶來了清潔、可靠的高壓轉換，具有固有的低紋波、EMI/RFI和輸入紋波電流，使該產品成為集成到噪聲敏感設備中的理想產品。

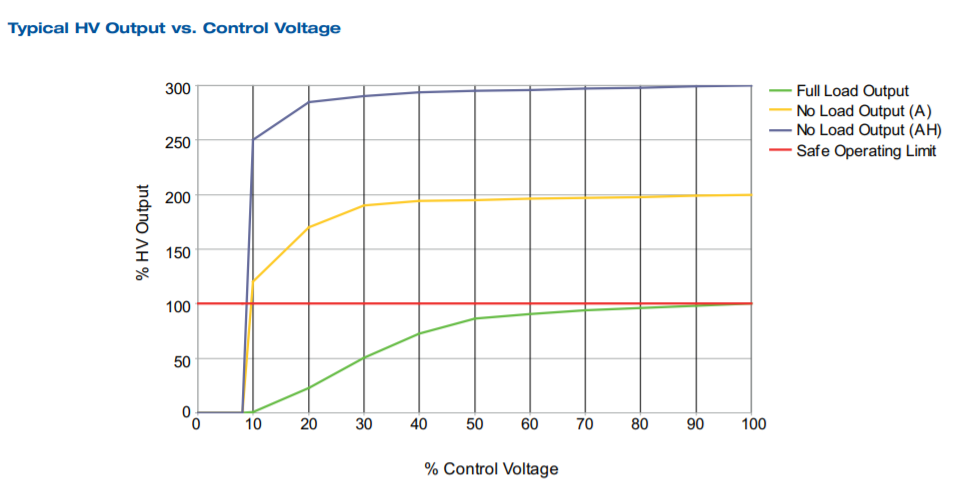

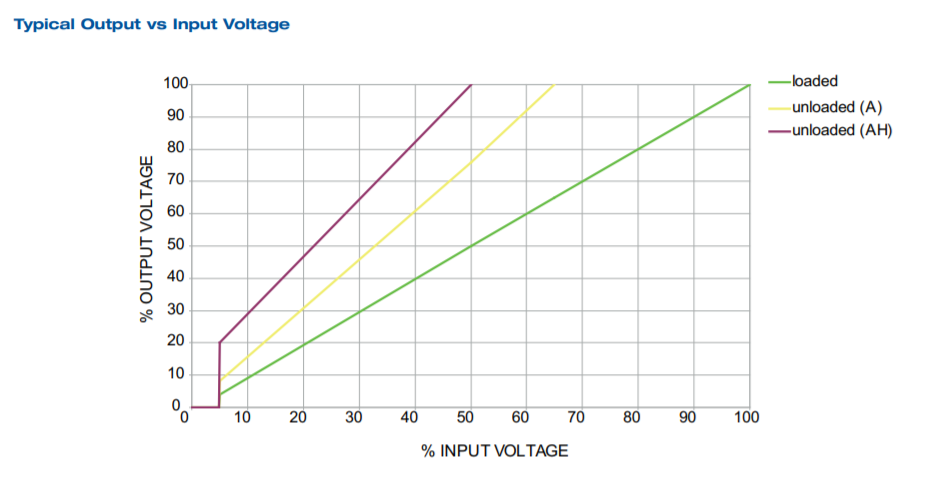

單獨的高阻抗控制引腳是標準的，設計用于閉環或開環系統中的外部誤差放大器和/或DAC控制。或者簡單地將控制引腳連接到+輸入，以進行比例輸入到輸出操作。

不需要外部組件或最小負載。專有的封裝工藝和符合94V0標準的定制高性能配方用于實現優異的高壓和熱性能。隔離是輸出回路上的±500V偏置。輸入到輸出的泄漏電流在小于100nA時非常低，并且耦合電容在小于250pF時也很低。

規格：

輸入電壓：0-5 VDC、0-12 VDC、0-24 VDC

接通電壓：<0.7 VDC

隔離：輸出回路上的偏置電壓<±500 V

控制引腳電壓：0至最大輸入電壓

尺寸（長x寬x高）：

AG01至AG20:23.4 x 11.4 x 6.4毫米3

AG30至AG50:28.7 x 11.4 x 6.4毫米3

AG60:33.5 x 11.4 x 6.4毫米3

包括連接翼板在內的總寬度-全部

型號：17.5毫米

工作溫度：

-25°C至+75°C

應用：

雪崩光電二極管

電容器充電

電泳

光電倍增管

壓電器件

質譜法

維持離子泵
