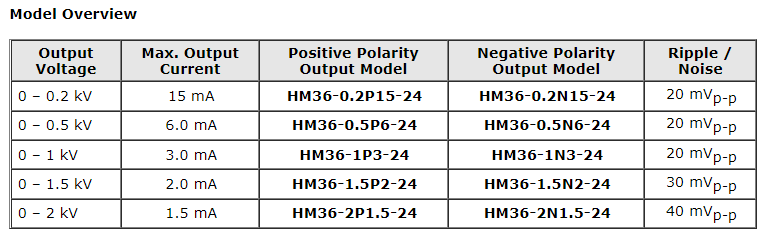

HM36系列是一系列超緊湊型高性能高壓直流到直流轉換器，具有24V電源電壓和3W輸出功率。

這些轉換器專為PMT應用而設計，同樣適用于需要低紋波、低噪聲和高穩定性的其他應用。它們封裝在金屬封裝中，提供6面屏蔽

這些緊湊型轉換器非常適合需要小封裝高功率、高性能、低成本和易用性的應用。

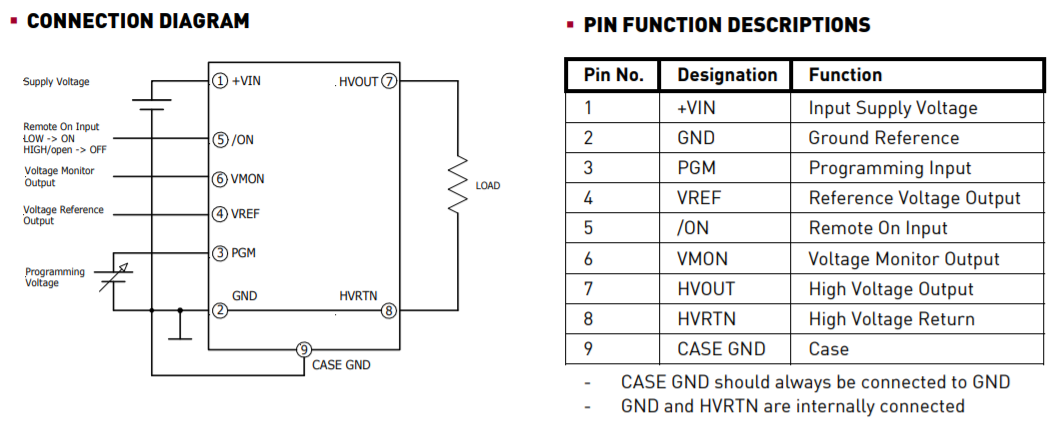

這些設備可用于24VDC輸入電壓。輸出電壓可通過模擬電壓編程，例如DAC的輸出或通過本地連接到轉換器的參考電壓輸出（VREF）的電位計。輸出電壓與編程電壓成正比。它具有極好的線性。

輸出可以通過TTL電平信號的/ON輸入啟用，也可以通過外部觸點（內部上拉）啟用。提供電壓監視器輸出。

負載調節非常好，輸出電壓與輸入電源電壓無關。輸出不是孤立的。高壓回路內部接地（GND）。

額定輸出電壓下的輸出額定功率為3W。

特點

高壓電源HM36

超緊湊封裝，可安裝PCB

極低紋波，高穩定性

6面金屬屏蔽

模擬可編程

遠程開啟，電壓監測器

高性能、低成本

德國制造

應用

PMT/MCP供應

APD/光電探測器偏置

輻射探測器、傳感器電源

質譜法

規格

輸入電源電壓（+VIN）：+24VDC±10%

輸入電源電流：190mA典型值@額定負載*1/25mA標準@空載*2

編程輸入（PGM）：

0至+5.0V

導致0到滿額定輸出；輸入阻抗：>30kΩ。

輸出電壓可以從0調整到100%。

完整的規格將保持在10%至100%的輸出電壓范圍內。

輸出電壓公差：<±0.5%（實際VOUT與額定VOUT，VPGM=5.00V）*1

負載調節：＜0.005%（10%負載至額定負載）*2

線路調節：＜0.001%（±1V輸入電壓變化）*1

溫度系數：25ppm/K標準。（VOUT與VPGM）*1

參考電壓（VREF）：5.00V±1%，最大2mA，25ppm/K標準。

電壓監測器（VMON）：0至5.00V±0.5%，輸出阻抗：10kΩ

/ON輸入：ON：0V–0.8V；IENABLE=0.1A關閉：2.4V–5V或打開內部上拉：47kΩ

保護：電弧、過載和連續輸出短路；每秒最多一弧

溫度范圍：工作溫度：-20°C至+55°C

儲存：-25°C至+85°C

尺寸（長x寬x高）：40.6 x 25.4 x 13.3mm3

重量：約40克
