HMA系列提供小型封裝的高壓電源模塊，用于PCB安裝和焊接。

固定極性-正極或負極。穩定的輸出電壓，低紋波和噪音。內部參考電壓。輸出電壓可以由外部控制電壓或由外部電位計或編程電阻器控制。

獲得專利的諧振轉換器技術和金屬盒屏蔽保證了低EMI。

特點

高壓電源HMA

用于PCB安裝的小型模塊

最高1 W輸出功率下高達1 kV的高壓

正極或負極，工廠固定

輸出電壓穩定

低紋波和噪音

非常低的EMI

專利諧振變換器技術

內部參考電壓

直流電源電壓范圍廣

ON/OFF輸入

電壓監測器輸出

根據要求修改版本

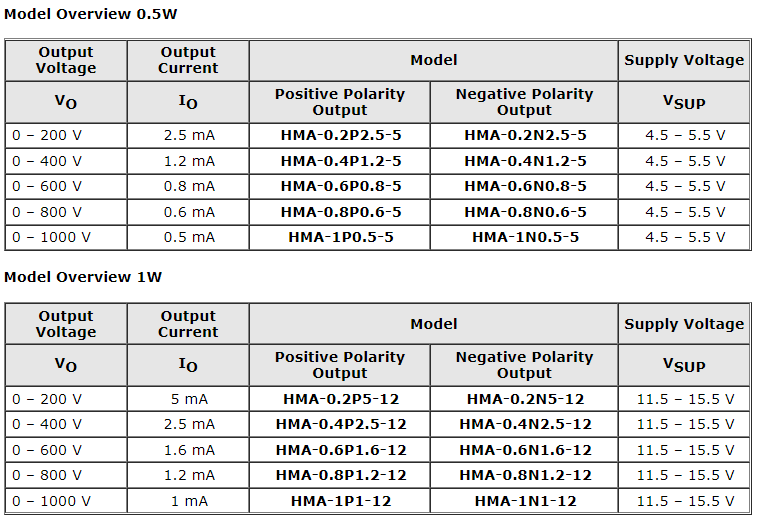

規格

輸入電源電壓（+VIN）*2:-5:+5VDC±10%-12:+11.5VDC至+15.5VDC

輸入電源電流*3:-5:5mA最大-12:5mA最大（@VOUT=0）

-最大5:25mA-最大12:18mA（@VOUT=VNOM，無負載）

-最大5：180mA-最大12：150mA（@VOUT=VNOM，最大負載）

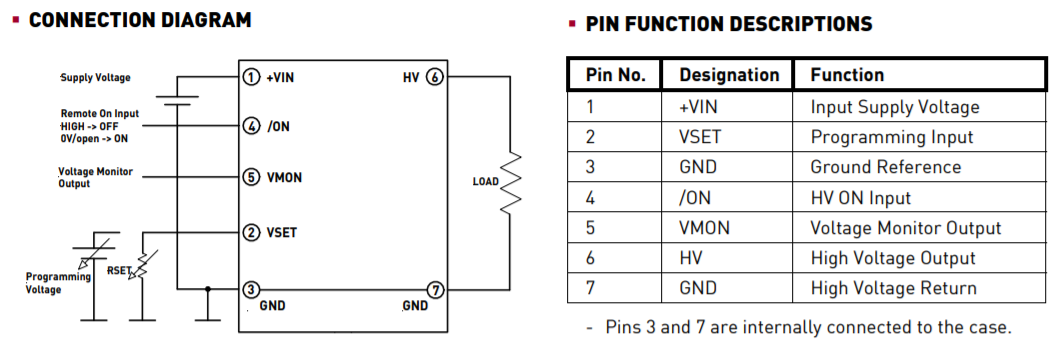

編程輸入（VSET）：1。外部控制電壓：

-5:0至+2.5V-12:0至+5.0V

導致0至滿額定輸出±1%；（0°C至+40°C時）

輸入阻抗：10kΩ至內部參考電壓（2.5V/5.0V）；

由于輸出電壓不受內部限制，因此控制電壓

不得超過上面指定的值！

2.連接在VSET和GND之間的外部電阻器RSET：

RSET=VOUT*10kΩ/（|VNOM-VOUT|）

輸出電流限制：1.5*INOM

線路調節*1:<1*10-4*VNOM（ΔVOUT/ΔVIN最小至最大供電電壓）

負載調節*1:<2*10-4*VNOM（ΔVOUT/ΔRLOAD空載至額定負載）

溫度系數：＜50ppm/K（在0°C至+40°C時）

電壓監測器（VMON）：-5:0至2.5V-12:0至5.0V

/ON輸入：ON:0V或開路；關閉（VOUT=0）：2.5伏–5.5伏

保護：過載和短路

溫度范圍：工作溫度：0°C至+40°C

儲存：-20°C至+60°C

尺寸（長x寬x高）：39.6 x 15.7 x 11mm3

重量：約13克
