荷蘭Holland Shielding systems EMI屏蔽墊圈 5770導電泡沫 Holland Shielding進口代理

5770導電泡沫

Electrically conductive foam

EMI屏蔽墊片

導電泡沫通過提供X、Y和Z軸導電性，為傳統的屏蔽和接地提供了一種創新方法，從而增強了滿足當今計算機、電信和航空航天設備日益增長的微處理器速度所需的屏蔽效能。

這種導電泡沫由鍍有銅和鎳的聚氨酯泡沫制成。壓縮率為25%到75%。溫度范圍在-10到85攝氏度之間

釋放后，材料將恢復到接近正常高度。泡沫涂有導電聚氨酯，以保護其免受環境影響，并防止切割時出現毛刺。它符合RoHS標準。

導電泡沫設計用于低循環應用，如輸入/輸出(I/O)屏蔽和其他非剪切標準連接器。矩形條可用于周邊襯墊應用。

特點:

  • 在950毫米卷寬中，厚度為1、1.5、2、2.2、3.0、3.5和5毫米
  • 300毫米卷寬中0.3毫米的厚度
  • 根據要求，可將幾層結合在一起以增加厚度
  • 整個材料具有出色的導電性
  • 優異的電磁屏蔽效果
  • 由于粘合而具有高的可加工性
  • 易于模切、輕觸切割和縱切

應用:

  • 手機
  • 噪聲濾波器核心
  • 電纜槽
  • 屏蔽室

材料規范書:

  • 網格:編織聚酯，銅和鎳涂層
  • 導電泡沫:聚氨酯泡沫(鍍銅和鎳)
  • PSA:丙烯酸酯多元醇共聚物+鎳粉
  • PU涂層:聚合物樹脂(聚氨酯)
  • 離型紙:CP紙平均150微米

技術數據:

項目數據
材料厚度
(根據要求提供其他尺寸)		1、1.5、2、2.2、3.0、3.5或5毫米
(根據要求提供其他尺寸)
顏色灰色的
寬度最大值950毫米
長度根據材料厚度，最大50米。
粘合強度(gf/25mm)>1.000
表面電阻(ω/平方)0.2
頂底電阻(ω/in2)0.2
有害物質限制(RoHS)合規
溫度范圍C-10至85C

優勢和選項

  • 以片狀、條狀或模切形式提供
  • 在1面或2面用織物加固
  • 鎳/銅金屬化
  • X-Y-Z軸電導率
  • 公差為0.1毫米
  • I/O靜態應用/墊片更換

屏蔽效能100兆赫- 1千兆赫

  • 1.5毫米厚，80分貝- 83分貝
  • 2.4毫米厚，88分貝- 104分貝
  • 3.5毫米厚，80分貝- 103分貝

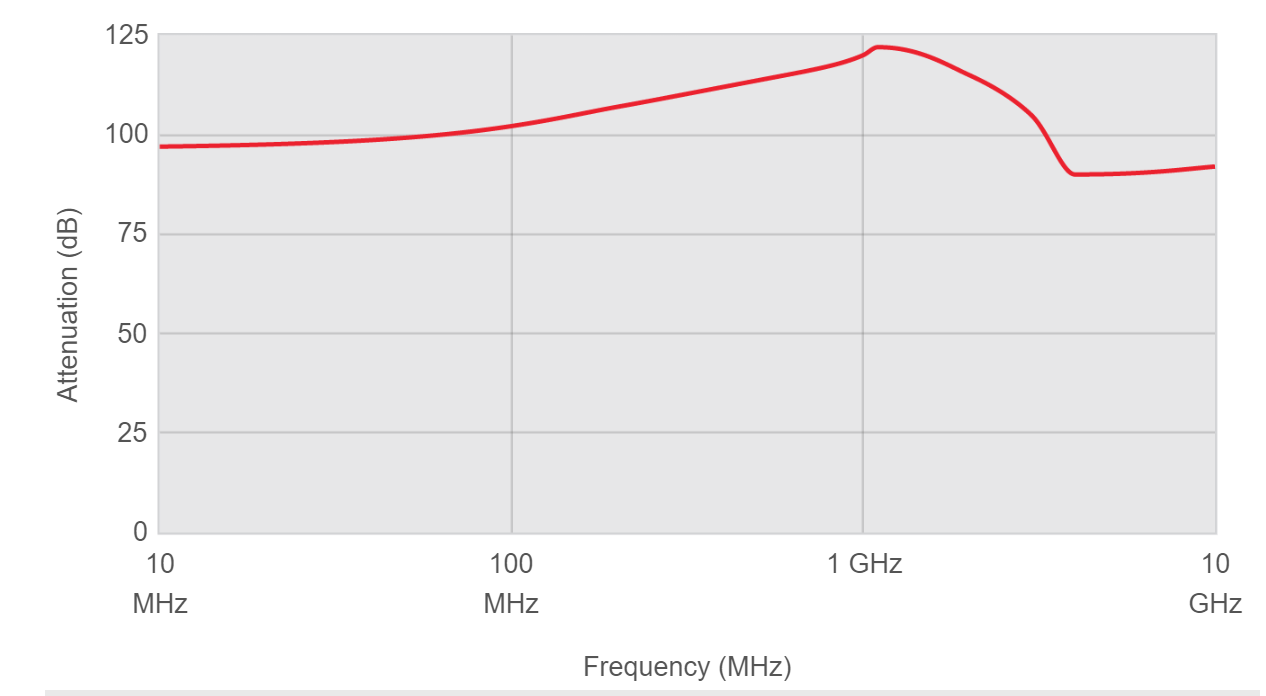

屏蔽性能：
