Standard shield
7000系列標準屏蔽墊圈
-EMI shielding gaskets
–EMI屏蔽墊圈
Standard Shield 7000系列是一款經濟型HF(高頻)EMI屏蔽墊片，可提供多種尺寸。它與不銹鋼、銅和鍍鉻結構結合使用非常有效。
我們的7000系列標準屏蔽EMI墊圈可以在背面提供導電或不導電的自粘帶，以便于組裝。
標準屏蔽層由覆蓋有高導電性織物的泡沫芯組成。可以選擇以下泡沫芯:
- 氯丁橡膠泡沫芯(泡沫代碼N)
- 三元乙丙橡膠泡沫芯(泡沫代碼E)
- 低閉合力PVC泡沫(泡沫代碼P)
- 阻燃UL94V-0泡沫(泡沫代碼F)
對于小于3 mm的寬度，我們建議使用導電膠(代碼03)。這保證了出色的EMI/RFI屏蔽性能。
請注意:對于特殊應用，可根據要求提供不同的泡沫芯、導電箔和織物。
7000系列標準屏蔽EMI墊圈優勢：
- 自粘性EMC墊片
- 容易適應，可以用剪刀剪
- 墊圈可以模切(螺絲孔、咬口，便于彎曲等。)
- 卷長1至1000米(取決于EMI墊圈的寬度和高度)
- 高EMI/RFI屏蔽性能
- 低閉合力
- 非常強壯
- 偏轉50%
選擇：
- CNC切割成特定長度
- 可以制成任何形狀或作為框架墊圈(根據CAD圖紙)
- 帶水封的組合
- UL94V-0阻燃泡沫芯(泡沫代碼F)
- 耐化學腐蝕的橡膠，如三元乙丙橡膠
- 硅酮海綿適用于高達220°C的高溫
- 不同的導電箔和織物
- 帶有符合圖紙的切口的EMI墊圈從而墊圈可以容易地彎曲
膠帶規格：
- 01標準不干膠放在中間
- 02無自粘性
- 03帶導電不干膠(僅推薦用于小尺寸)
- 06標準自粘性，不對稱
- 07放在側面的標準不干膠

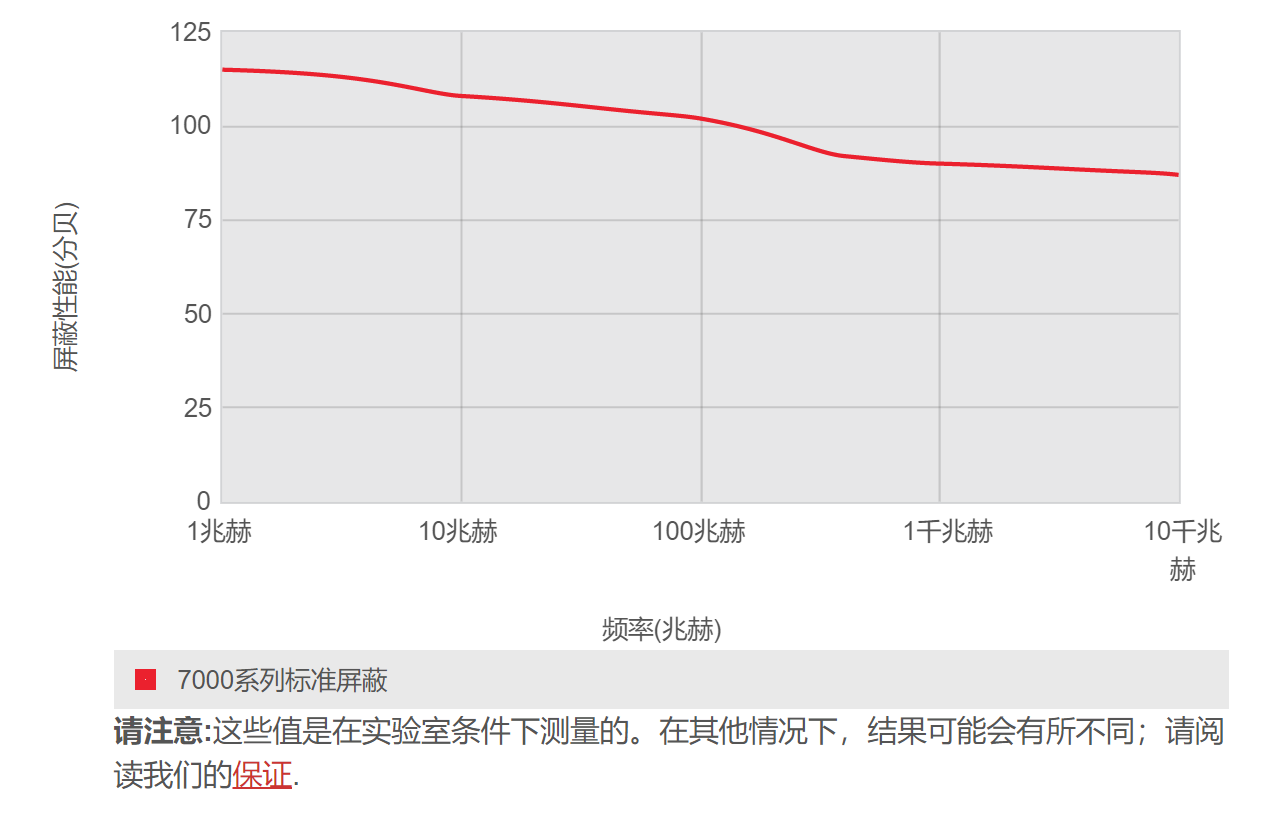

屏蔽性能：
機械性能：
標準尺寸：
| 寬度X(毫米) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 高度Y(毫米) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 18 | 20 | 25 | 32 | 50 | |
| 1 | 2-1 | 3-1 | 4-1 | 5-1 | 6-1 | 7-1 | 8-1 | 9-1 | 10-1 | 12-1 | 15-1 | 18-1 | 20-1 | 25-1 | 32-1 | 50-1 | |
| 2 | 2-2 | 3-2 | 4-2 | 5-2 | 6-2 | 7-2 | 8-2 | 9-2 | 10-2 | 12-2 | 15-2 | 18-2 | 20-2 | 25-2 | 32-2 | 50-2 | |
| 3 | 3-3 | 4-3 | 5-3 | 6-3 | 7-3 | 8-3 | 9-3 | 10-3 | 12-3 | 15-3 | 18-3 | 20-3 | 25-3 | 32-3 | 50-3 | ||
| 4 | 4-4 | 5-4 | 6-4 | 7-4 | 8-4 | 9-4 | 10-4 | 12-4 | 15-4 | 18-4 | 20-4 | 25-4 | 32-4 | 50-4 | |||
| 5 | 5-5 | 6-5 | 7-5 | 8-5 | 9-5 | 10-5 | 12-5 | 15-5 | 18-5 | 20-5 | 25-5 | 32-5 | 50-5 | ||||
| 6 | 6-6 | 7-6 | 8-6 | 9-6 | 10-6 | 12-6 | 15-6 | 18-6 | 20-6 | 25-6 | 32-6 | 50-6 | |||||
| 8 | 7-8 | 8-8 | 9-8 | 10-8 | 12-8 | 15-8 | 18-8 | 20-8 | 25-8 | 32-8 | 50-8 | ||||||
| 9 | 9-9 | 10-9 | 12-9 | 15-9 | 18-9 | 20-9 | 25-9 | 32-9 | 50-9 | ||||||||
| 10 | 10-10 | 12-10 | 15-10 | 18-10 | 20-10 | 25-10 | 32-10 | 50-10 | |||||||||
| 12 | 12-12 | 15-12 | 18-12 | 20-12 | 25-12 | 32-12 | 50-12 | ||||||||||
