德國HORST高性能筒式加熱器HLP

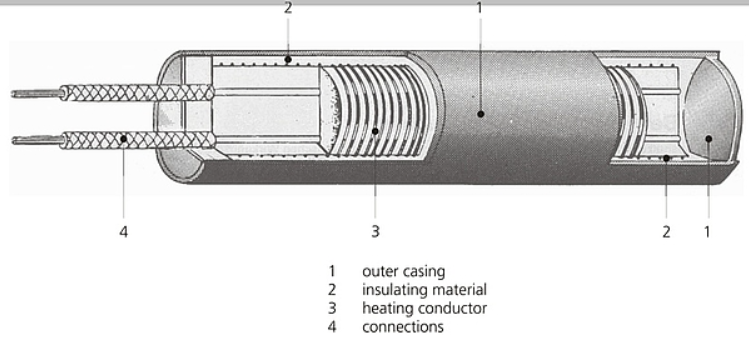

高性能筒式加熱器用作熱導體。它們將熱量非常迅速地傳遞到要加熱的介質（固體、液體或氣體）。與傳統的筒式加熱器相比，這些筒式加熱器具有鉻鎳鋼的耐熱外殼。筒式加熱器的底部耐氣體和腐蝕，表面經過拋光和金屬純度。連接側采用陶瓷閉合。

閥芯外部沒有載流部件。出于結構原因，墨盒頂部有一個未加熱的區域。

技術數據

最大表面載荷	50 瓦/平方厘米
標稱溫度	最高 750 °C
外殼	鉻鎳鋼
絕緣材料	氧化鎂
加熱導體	鎳鉻合金 NiCr 8020
連接	硅膠浸漬玻璃纖維鎳編織層

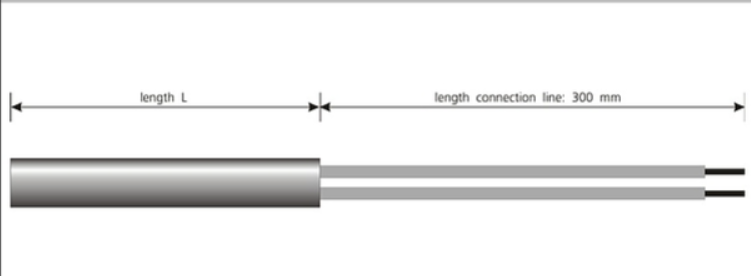

長度 連接線	默認 300 mm，其他長度可用
認證	符合 VDE 0700 第 1 部分 / EN 60335 第 1 部分
可用附件	各種連接線、直角連接、螺紋接頭、法蘭、絕緣塑料管

? 6.5 mm – 額定功率為 230 V 的現貨供應長度

（直徑公差：-0.01 … -0.03 mm）

長度 L	[W]	[W]	[W]	[W]	[W]	[W]	[W]	[W]
40	100	125	160	175	200
50	100	125	160	200	250
60	125	160	200	250	315
80	125	160	180	200	250	280	315	350
100	100	160	200	250	315	350	400
130	220	350
160	350	400

? 8 mm – 額定功率為 230 V 的現貨長度

（直徑公差：-0.01 … -0.03 mm）

長度 L	[W]	[W]	[W]	[W]	[W]	[W]	[W]	[W]
40	100	160	200	250
50	125	160	200	250	315
60	100	125	140	160	200	250	280	315
80	160	200	250	315	400	500
100	200	250	280	315	400
130	250	315	400
160	200

? 10 mm – 額定功率為 230 V 的現貨供應長度

（直徑公差： -0.02 … -0.04 mm）

長度 L	[W]	[W]	[W]	[W]	[W]	[W]	[W]	[W]	[W]
40	100	125	200	250	315
50	100	160	200	250	315	400
60	125	160	200	250	315	400	500
80	160	200	250	315	400	500	630
100	160	200	250	315	400	500	560	630	800
130	315	400	500	630	800
160	400	630
200	400	630
250	630	800	1000

? 12.5 mm – 額定功率為 230 V 的現貨供應長度

（直徑公差： -0.02 … -0.04 mm）

長度 L	[W]	[W]	[W]	[W]	[W]	[W]	[W]	[W]
40	100	160	200	250	315	400	0	0
50	100	125	160	200	250	315	400	500
60	125	160	200	250	315	400	500
80	200	250	315	400	500	630	800	0
100	250	315	400	500	630	800	1000	0
130	400	500	630	800	1000	0	0	0
160	500	630	800	1000	1250	0	0	0
180	800	1000	0	0	0	0	0	0
200	630	800	0	0	0	0	0	0
250	800	900	1500	0	0	0	0	0
300	600	1500	2000	0	0	0	0	0

HLP 筒式加熱器的附加選項

帶集成溫度傳感器的筒式加熱器

或者，可以集成熱元件 NiCr-Ni （K）、Fe-CuNi （L） 或 （J） 以及 Pt100 電阻溫度計.

帶旋入式不銹鋼接頭的筒式加熱器

焊接在墨盒上

閥芯直徑	6.5 毫米	8 毫米	10 毫米	12.5 毫米	16 毫米	20 毫米
一個	10	10	12	12	2	14
B	4	4	4	4	4	4
西 南部	12	14	17	19	24	30
線	M 10 x 1	M 12 x 1	M 14 x 1.5	M 16x 1.5	M 20 x 1.5	M 26 x 1.5

帶不銹鋼法蘭的筒式加熱器（圓形）
焊接在墨盒上

閥芯直徑	6.5 毫米	8 毫米	10 毫米	12.5 毫米	16 毫米	20 毫米
一個	18	18	27	27	43	43
B	13	13	20	20	32	32
C	2.2	2.2	3.2	3.2	5.5	5.5
D	1.0	1.0	1.5	1.5	2	2

帶不銹鋼連接立方體的筒式加熱器
焊接在墨盒上

閥芯直徑	6.5 毫米	8 毫米	10 毫米	12.5 毫米	16 毫米	20 毫米
A × A	10	10	15	15	20	25

帶硅膠電源線的筒式加熱器
焊接在墨盒上
