介紹
電解液是鋰離子電池四大關鍵材料（正極、負極、隔膜、電解液）之一，號稱鋰電池的血液，在電池中正負極之間起到傳導電子的作用，是鋰離子電池獲得高電壓、高比能等優點的保證。
而離子電導率正是高性能電解液最重要的指標，影響電解液離子電導率的三個影響因素有：鋰鹽的解離能力，電解液的溶劑化能力，體系的粘度。
有機電解液的基本成分包括鋰鹽（提供載流子：Li+）、有機溶劑（解離鋰鹽、提供Li+傳輸介質）、添加劑（少量使用、改善性能）。其中常用的有機溶劑有碳酸乙烯酯（EC）、碳酸二甲酯（DMC）、碳酸甲乙酯（EMC）等。由于不同的混合比例或者配方成分導致電解液粘度不同。
采用海默生VJ一體式粘度計可以在線測量電解液的實時粘度變化，本文中測量了不同比例有機溶劑的電解液粘度，以期提高電解液的離子電導率，為鋰電池生產中的質量控制提供可靠有效的參考。
方法
儀器：英國海默生Hydramotion公司 VJ一體式粘度計
EMC: 碳酸甲乙酯
DMC: 碳酸二甲酯
EC: 碳酸乙烯酯
LiClO4: 高氯酸鋰
測量純溶劑在不同比例時（EMC:DMC:EC）的粘度差異。然后，研究了EC和鋰鹽濃度對電解液粘度的影響。
結果與討論
不同成分有機溶劑的粘度：

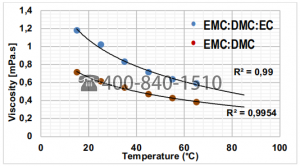

圖1 不同成分有機溶劑的粘度-溫度曲線
兩種不同成分的有機溶劑隨溫度增加粘度均有明顯的下降，其中含有EC的有機溶劑粘度較大，但是隨溫度的增加粘度下降的較快。
表1 不同成分有機溶劑的粘度數據表
兩種成分有機溶劑的粘度在25℃下具有明顯的差異：加入EC的有機溶劑粘度為1.021±0.004mPa·s，與水的粘度接近，而不含有EC的有機溶劑粘度僅為0.614±0.004mPa·s。
EC濃度對粘度的影響：

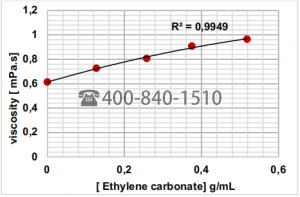

圖2 電解液粘度隨EC濃度變化曲線
?
表2 電解液粘度隨EC濃度變化數據表
結果顯示，隨著EC濃度逐漸粘度逐漸增大，較高的EC濃度可能會抑制電解液的離子電導率，降低電池性能。
鋰鹽濃度對電解液粘度的影響：

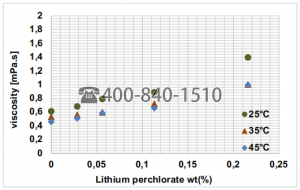

圖3 電解液粘度隨 ?高氯酸鉀濃度變化曲線
表3 電解液粘度隨高氯酸鉀濃度變化數據表
離子電導率與鋰鹽濃度成正比，與電解質的粘度成反比（電解質的斯托克斯定律電導率），所以配方工作者需要在兩者中找到合適的平衡點。
VJ一體式在線粘度計的安裝
