陶瓷型鑄造是在普通砂型鑄造基礎上發展起來的一種新工藝。陶瓷型有兩種類型：①陶瓷型全 由陶瓷漿料澆灌而成。其制作過程是先將模樣固定于型板上，外套砂箱，再將調好的陶瓷漿料倒入 砂箱，待結膠硬化后起模,經高溫焙燒即成為鑄型。②采用襯套,在襯套和模樣之間的空隙澆灌陶瓷 漿料制造鑄型。襯套可用砂型，也可用金屬型。用襯套澆灌陶瓷殼層可以節省大量陶瓷漿料，在生 產中應用較多。

陶瓷型鑄件表面粗糙度可達 Ra10～1.25 微米,尺寸精度高達 3～5 級,能達到減少切削加工的目 的。陶瓷型鑄造生產周期短，金屬利用率高。最大鑄件可達十幾噸，主要用于鑄造大型厚壁精密鑄 件和鑄造單件小批量的沖模、鍛模、塑料模、金屬模、壓鑄模、玻璃模等各種模具。陶瓷型鑄造模 具的使用壽命可與用機械加工方法制成的模具相媲美，而制造成本則比用機械加工方法制成的模具 低。

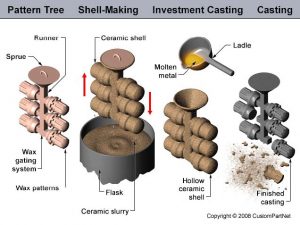

將熔融的金屬澆注到一次性的陶瓷鑄型或殼模中，以塑成復雜花紋和復雜幾何形狀的產品部 件，如渦輪葉片、武器配件、管道配件、鎖具部件、手動工具以及珠寶飾品等。典型的鑄造制程如 下顯示：

此制程要么使用涂覆了陶瓷漿料的蠟?zāi)；蛘呦６纬傻娜勰ｈT型，要么就是如上所提的陶 瓷殼模。該鑄型由噴涂、浸漬或者澆注陶瓷漿料至模型上并經過多重步驟處理而制成。第一步就是 涂覆呈一個光滑表面的細膩陶瓷底漆，以使復雜花紋印到完工成品件上。緊接著逐步增加粗糙陶瓷 灰泥形成適當?shù)谋隗w厚度，然后待硬化后起模并去除蠟?zāi)?消失模，再經焙燒即可成為鑄型。一旦 陶瓷熔模從完工成品中剝離出來，這項技術就縮減了額外機械加工的必要。

陶瓷漿料的混合物可通過混合陶瓷原料粉末、水溶性丙烯酸粘合劑和水而獲得。陶瓷漿料由硅 酸乙酯水解液和質地較純、熱穩定性較高的細耐火砂如電熔石英、鋯英石、剛玉等混合而成。為使

陶瓷漿料在短時間內結膠，常加入氫氧化鈣或氧化鎂作為催化劑。由于使用的耐火材料成分及其外 觀都與陶瓷相似，故稱為陶瓷型。其中，水溶性丙烯酸粘合劑的平均分子量大約從 10,000～ 500,000，并且在水中的慣性平方半徑不超過 100nm。陶瓷漿料混合物應具有低粘性和陶瓷原料粉 末的良好分散性、良好的流動性和良好的個性態特征。并通過溶液粘度的減少可提供具有高密度和 優異干燥特性的陶瓷生料數據，分子量未見減少的水溶性丙烯酸粘合劑則表明包含了厭水性組分。

此制程非常耗費時間和人力。對于小體積的應用，模型成本可能很高，并且由于強度低而容易 損壞或者變形。為了確保產品品質始終一致，當做精密熔模的關鍵封裝時要求一致的陶瓷漿料粘度 和固體濃度。如果未施加預定配額的漿料，當燒制或者澆注熔融金屬時由于不恰當?shù)?a href="http://ydzhly.com/hydramotion/tag/%e7%b2%98%e5%ba%a6%e6%8e%a7%e5%88%b6/" title="View all posts in 粘度控制" target="_blank">粘度控制而產 生廢料和低的產品產量，從而陶瓷可能無法承受而導致失敗。也許直到熔融金屬澆注進熔模，或者 該制程完成了大約 85%以后，才可能讓人意識到漿料涂層的薄弱。

陶瓷漿料粘度控制的理想性，直接關系到陶瓷鑄型的質量好壞和一致性。而后續熔融金屬澆注 進熔模成型成功與否的主要原因很大可能已經不是設備的問題，而是現場涂料的粘度變化造成的。

絕大部分客戶現場是用涂料杯進行配料測試，而不進行噴涂過程的在線實時監測和調整，因此 隨著溶劑的不斷揮發，物料的粘度越來越高，涂層的厚度也會發生很大波動，他們可能會抱怨設備 沒有調整到最佳狀態，從而不得不反復調試。

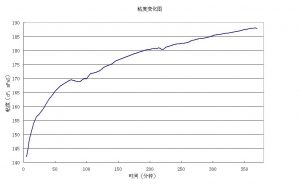

利用在線粘度計就可以完美解決這個問題，下圖中的曲線就是客戶用我們的在線粘度計進行實 時測量的結果。如果用粘度流出杯（涂料 4 號杯、福特杯、贊恩杯、Shell 杯、ISO 杯等）測試， 結果也就相差 1-2 秒，人工的誤差也很大。

Hydramotion XL在線粘度可以直接安裝在漿料槽上內精確測量陶瓷漿料的粘度，并提供粘度高低報警繼電器輸出以進行簡單的調粘控制，實時測量結果在現場變送器上顯示（1秒1個讀數），也可通過4-20mA電流信號輸送到DCS室或者電腦屏幕、數據采集儀上，可以直觀地觀察到過程中物料當前粘度值以及粘度變化趨勢曲線，然后結合控制系統來實現無人自動監測和調整漿料的粘度。

陶瓷熔模鍛造的應用類型

? 航空配件
? 發電設備 – 渦輪機
? 自動化設備 – 搖桿臂、軸、閥類產品
? 制造廠商 – 設備、轉動槽廠家、陶瓷坯泥供應商
? 輕武器 – 槍炮部件
? 醫療器械 – 重構產品 (膝蓋、臀部以及牙移植物等)

優越性

? 通過限制廢料，使用自動化技術來開始/停止開關泵，或者開啟電磁閥定時定量給料控制粘 度，從而了提高產品產量。
? 通過杯子法（排除了從槽到杯子的時間變化，等同于溫度和粘度的變化）消除測試中實際 粘度的變化。
? 通過自動調節粘度至設定點，最優化漿料對模型的附著力。
? 針對不合格陶瓷漿料粘度的預警系統。
? 粘度和溫度的連續 4-20mA 信號， RS485 輸出信號。
? 單點控制器提供了粘度數據走勢和高/低報警。
? 如需進一步保存數據，無控制器時也可與客戶端 DCS 進行聯接。
