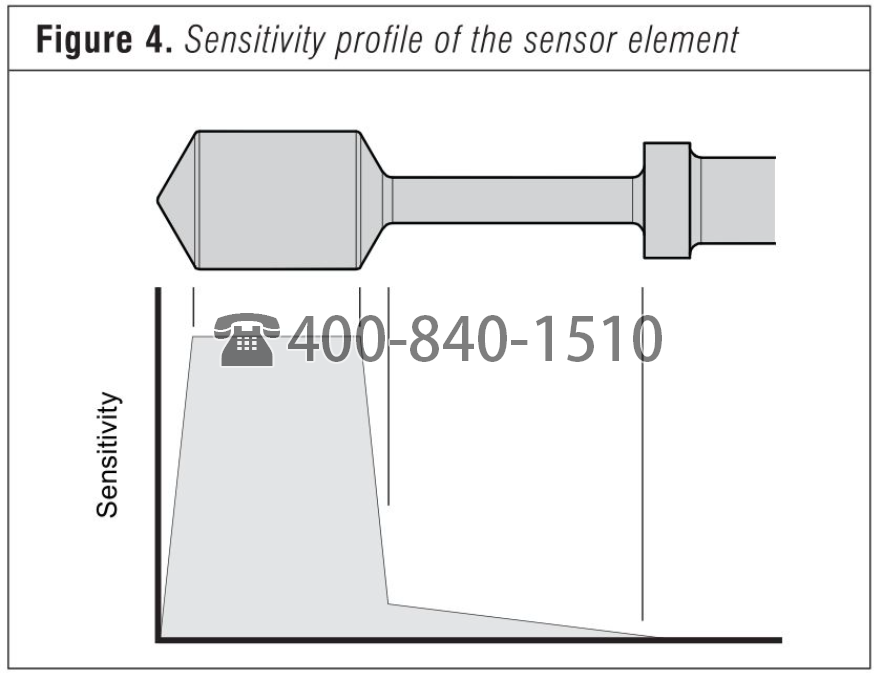

Hydramotion XL7粘度計在訂購階段已經預先安裝了工藝連接。因此，應將其連接到管道上的適當配套接頭。 連接到Hydramotion XL7在線粘度計傳感器的唯一物品應該是配套接頭和現場電纜。Hydramotion XL7在線粘度計傳感器安裝在上的管道應該得到剛性支撐。任何額外的支撐或支撐物應該安裝在管道上，而不是粘度計傳感器上。XL7在線粘度計在任何方向上都完全由工藝連接支撐。 在考慮傳感器的最佳安裝位置時，請記住實際粘度測量大部分發生在XL7在線粘度計傳感器尖端周圍。因此，首要任務是確保尖端暴露在流體的良好代表性流動中。粘度計傳感器的其余部分對測量的貢獻非常小，靈敏度在接近工藝連接時進一步降至零。粘度計傳感器軸的主要問題是限制任何雜物附著的可能性。 在決定管道或儲罐測量的最佳安裝位置時，請遵循先前的建議。

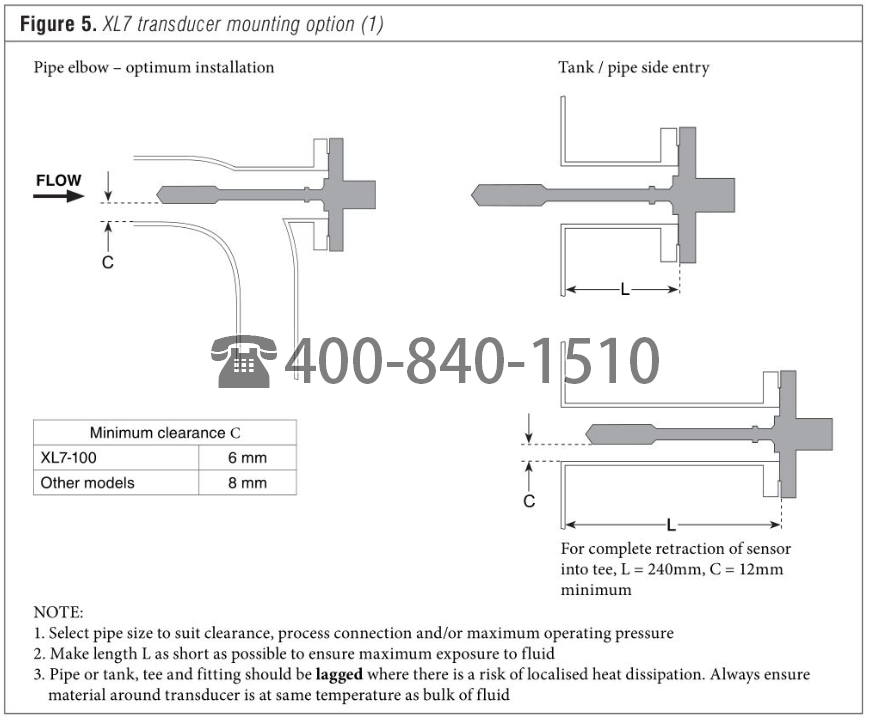

管道安裝的首選方法是將XL7粘度計傳感器安裝在彎管處，因為這樣可以使傳感器指向管道的全孔，以便尖端周圍有良好的流動，并且可以用于相對較小的管徑。 在可能的情況下，始終盡量確保傳感器位于流體的全流動中，以便體驗到流體大部分的高度代表性樣本。在流速較高和/或流體具有磨蝕性或含有大量雜物的情況下，可能希望將傳感器收回到法蘭三通中。形成法蘭三通的管道長度顯然將決定暴露傳感器的數量。如果存在傳感器處的流體與容器中的大量流體之間可能形成溫差的風險，導致粘度局部變化，則應對法蘭三通進行絕緣處理。
儲罐安裝

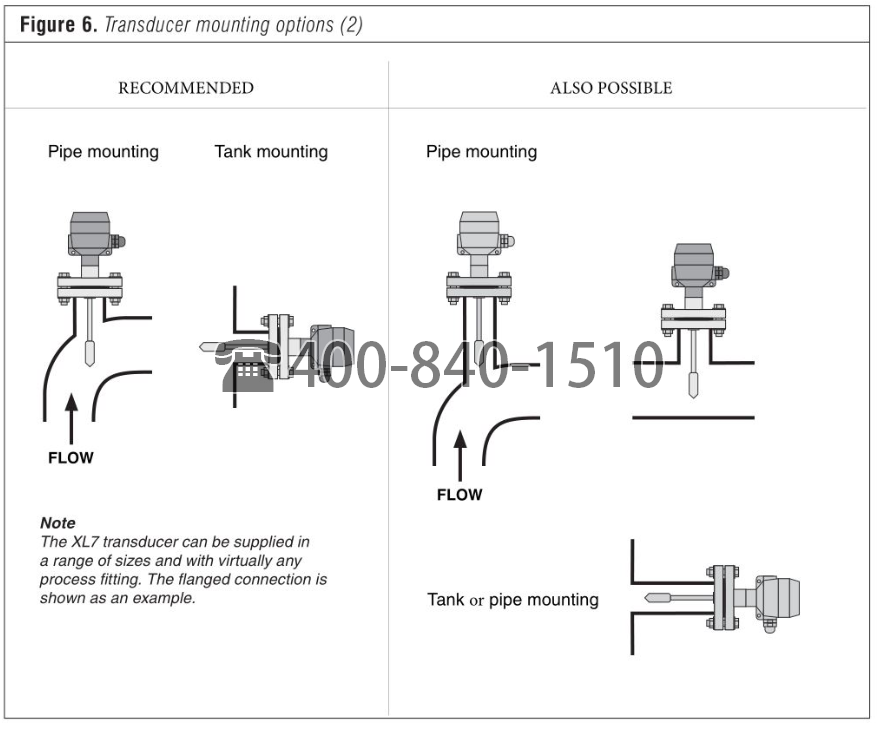

儲罐安裝選項如第14頁的圖6所示。理想情況下，傳感器尖端應盡可能離儲罐壁遠一點，以促進良好的流體循環，并避免由于溫度變化而導致的儲罐壁附近局部粘度變化。 如果存在障礙物，如攪拌臂，傳感器必須收回到法蘭三通中，但不得超過必要范圍。同樣，如果存在溫差風險，三通應進行熱絕緣處理。
定位（凹槽三通）
傳感器可以以任何角度安裝。然而，應避免安裝方式會導致雜物圍繞傳感器積聚或在凹槽中形成氣囊或氣體。 因此，在傳感器軸的主要部分凹入到長三通中且待測液體中有易沉淀的懸浮固體的安裝中，通常將角度略高于水平面（約10°）可以防止固體在凹槽中沉淀。相反，如果存在液體中氣體或氣泡脫出的風險，則將角度略低于水平面將減少氣體或氣泡困留的可能性。如果存在沉淀和氣體/氣泡積聚的風險，則應優先考慮固體沉淀問題，三通應稍微朝上傾斜，相對于水平面。
緊固工藝連接
從安全和操作角度來看，緊固傳感器上的連接件非常重要。XL7傳感器可以配備任何類型的工藝連接。主要有三種類型：法蘭、螺紋和衛生連接。
法蘭連接
始終確保管道上的配對法蘭與儀器上的法蘭完全匹配。儀器上法蘭的完整規格可在符合性證書上找到。安裝適當的法蘭三通后，實際傳感器組件可以安裝如下：
1. 為了密封法蘭，可以使用纖維或合成橡膠密封圈，如維頓。
2. 應使用正確尺寸的螺栓和兩側都安裝有墊圈的螺栓來緊固法蘭。法蘭螺栓必須緊固，根據法蘭尺寸和配對由法蘭規范確定的擰緊順序和最小扭矩設置。
管道螺紋連接
確保管道上的母螺紋與儀器上的螺紋類型完全相同。儀器上螺紋的完整規格可在符合性證書上找到。 安裝適當的螺紋后，可以安裝傳感器組件。 平行螺紋應使用獨立的可拆卸平行螺紋密封，如Dowty型。 錐形螺紋應使用適當的密封膠帶或膏。 確保使用靠近螺紋的傳感器本體上的扳手平口充分擰緊連接件。不要試圖使用傳感器外殼來擰緊或松開儀器。未能充分擰緊連接件可能導致讀數錯誤。
衛生連接
XL7傳感器可以制造多種衛生連接選項，如RJT、IDF、DIN快速釋放夾等。儀器上連接件的完整規格可在符合性證書上找到。
確保管道上的連接件與儀器上的工藝連接的尺寸和類型完全匹配。同樣重要的是，要確保使用正確類型的密封件用于特定的連接件。黃金法則是確保所有連接件都完全緊固，以使儀器牢固連接到管道上。任何鎖緊螺母都應完全擰緊，快速釋放夾應牢固固定。未能充分擰緊連接件可能導致讀數錯誤。
確保使用靠近螺紋的傳感器本體上的扳手平口充分擰緊任何鎖緊螺母或螺紋。不要試圖使用傳感器外殼來擰緊或松開儀器。
熱絕緣

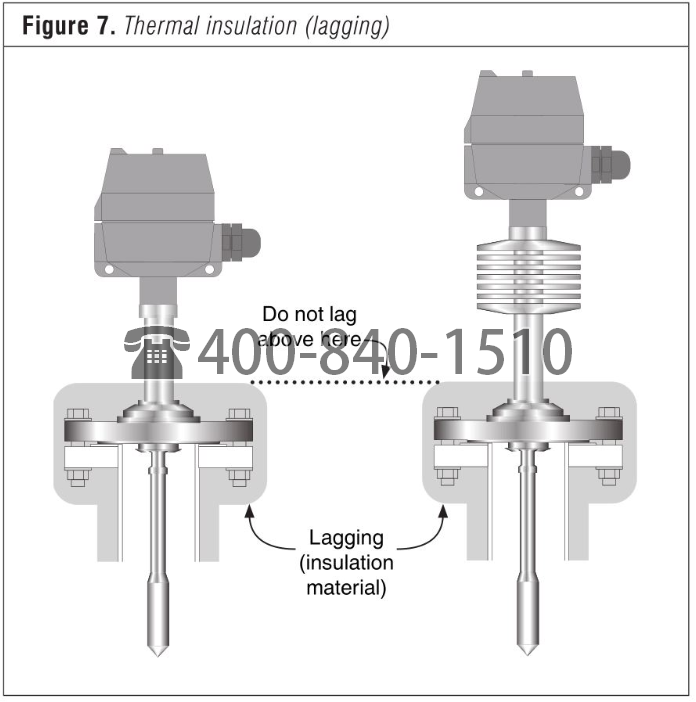

如果傳感器處的流體與管道或儲罐中的大量流體之間存在熱差風險，必須使用熱絕緣（絕緣套）。然而，測量頭外殼和任何散熱片不得絕緣（見圖7）。
