Hydratron高壓設備 氣體助推器 氣體增壓器 具有直接連接的一體式線性往復式氣動馬達的往復式正排量氣泵

Hydratron制造了范圍廣泛的氣動氣體增壓器，能夠產生高達21,000psi（1,448bar）的氣壓。

它們緊湊的尺寸，最小的重量以及在多種環境下的操作能力使其在包括移動，固定和海上安裝在內的各種任務中具有廣泛的吸引力。Hydratron的工程氣體增壓泵可將瓶裝或恒定供應的氣體（例如空氣，氮?dú)猓猓瑲錃?，甲烷*和許多其他氣體）增壓到更高的壓力。

這些泵用于壓力測試或預充蓄能器和井下工具。

具有直接連接的一體式線性往復式氣動馬達的往復式正排量氣泵。

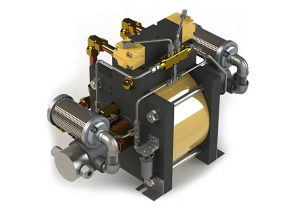

Hydratron單級雙作用氣動氣體增壓器

是一款往復式正排量氣泵，帶有直接耦合的一體式線性往復式氣動馬達，旨在產生高壓氣體輸出。

在雙作用模型中，通過直接連接到兩個較小直徑的氣體活塞的較大直徑的空氣驅動活塞之間的面積比，可以實現壓力增加。后者具有彼此相同的直徑。氣體增壓器的往復運動將低壓氣體吸入增壓器，然后將較高壓力的氣體從增壓器輸出到封閉系統中。在雙作用型號上，進氣壓力用于提供額外的能量，從而實現更高的輸出壓力和更高的流量。

所有型號均可輕松整合到易于操作的??標準系統天然氣動力/傳輸裝置中。

雙動氣增強器的主要功能

Hydratron單級雙作用氣動氣體增壓器具有許多理想的功能：

  • 能夠在預定壓力下失速并保持此固定壓力，而無需消耗功率或產生熱量。
  • 節能機制利用進氣壓力輔助空氣驅動馬達。
  • 沒有著火或火花的危險。
  • 無級變速/輸出流量控制。
  • 無限可變的輸出壓力控制。
  • 易于應用自動控制。
  • 標準型號適用于空氣，氮?dú)夂秃狻ＴO(shè)計選項適用于更多有害氣體。
  • 在連續停止/啟動應用中沒有限制或不利影響。
  • 經過驗證的可靠性，易于維護且堅固耐用。

雙重增壓器規格

氣動馬達：

主要是陽極氧化鋁，不銹鋼和丁腈密封。

液壓部分：

鋁青銅，不銹鋼和丁腈密封是標準的。

雙效氣體增強器模型和性能

模型 最大輸出壓力@ 100 psi（7bar）氣動 排量/周期 最大壓縮比 最大輸出壓力的供應壓力 實際輸出壓力（失速狀態） 數據表
SI BAR CU INS CC’S SI BAR
GBD33 5,700 393 15.6 255.7 15：1 2,400 166 33PA + PS 下載
GBD66 9,000 621 8.0 131.1 15：1 2,400 166 66PA + PS 下載
GBD118 14,200 979 4.5 73.8 15：1 2,400 166 118PA + PS 下載
GBD186 21,000 1,448 3.0 49.2 15：1 2,400 166 186PA + PS 下載
型號編號 英特爾壓力 出口壓力 流 數據表
SI BAR SI BAR SCFM N LTR/MIN
GBD33 1,000 69 2,000 138 31.30 886 下載
GBD66 2,000 138 4,000 276 31.50 891 下載
GBD118 2,000 138 6,000 414 20.40 577 下載
GBD186 2,500 172 10,000 690 16.40 464 下載
