DirectShear™ 傳感器頭是微機械加工的浮動元件設備，能夠進行時間分辨、一維、直接平均和波動壁剪切應力測量。
功能
微機械浮動元件剪切應力傳感器，實現時間分辨、一維、直接剪切應力測量
緊湊、堅固的傳感器封裝，用于嵌入式安裝
優化傳感器控制單元（SCU），實現高動態范圍和高帶寬
適用于不同應用的傳感器型號套件
最初為美國國家航空航天局開發
使用各種電容設備測量平均量和波動量的能力
集成可充電鋰離子電池系統可最大限度地降低電源線噪音
多引腳屏蔽傳感器連接器提供電源電壓和載波信號
系統狀態和電池電壓LED指示燈
應用程序
儀器級皮膚摩擦傳感
空氣動力學阻力研究
流分離檢測
風洞儀器
優勢
剪切應力的直接測量——無需傳熱校準
非侵入性——最小流量干擾
同時測量平均剪切應力和波動剪切應力
高分辨率、動態范圍和帶寬
高度準確的定量測量

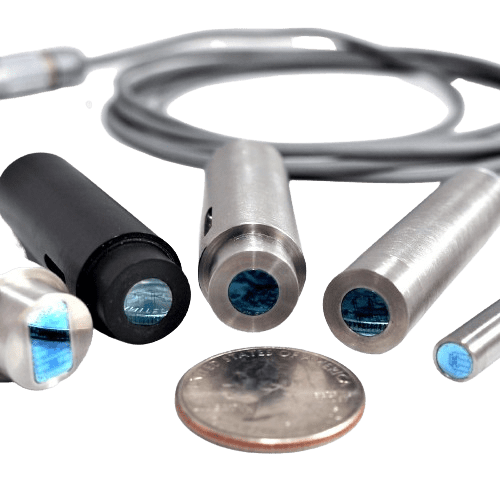

傳感器頭外殼詳細信息
非侵入式——背面接觸，流量干擾最小
標準不銹鋼圓柱形外殼，可提供或不提供肩部和鍵對齊以及可拆卸電纜
可提供多種傳感器頭形狀因素、材料和飾面，以滿足安裝要求。
可提供定制外殼/材料
適用于不同應用的6種傳感器型號套件（請參閱規格表）
也可提供多傳感器1×4陣列封裝
| Model | Shear Stress (Pa) | Bandwidth (kHz) | Sensitivity (mV/Pa) | Resolution (mPa) | Element Size |
|---|---|---|---|---|---|
| CS-0510 | 10 | 0.75 | 100 | 0.1 | 2mm x 0.5mm |
| CS-0110 | 50 | 1.5 | 40 | 0.1 | 2mm x 0.4mm |
| CS-0610 | 100 | 2.5 | 10 | 1 | 2mm x 0.4mm |
| CS-0210 | 300 | 5 | 1 | 1 | 1mm x 0.2mm |
| CS-0310 | 1000 | 10 | 0.3 | 5 | 0.5mm x 0.15mm |
| CS-0410 | 5000 | 20 | 0.08 | 10 | 0.5mm x 0.15mm |
建議使用電容式傳感器控制單元進行交流和直流測試/校準時使用以下附加部件和規格：
帶BNC連接器的RG58同軸電纜
數據采集系統（DAQ）-交流/直流測量
傳感范圍：±1、±5、±10V–取決于傳感器（見數據表）
分辨率：18+位
采樣頻率：
傳感器輸出和模數轉換器（ADC）之間的傳感器相關w/模擬濾波器
100+kS/s w/o模擬濾波器
數字萬用表-僅限直流測量
6.5位數字，帶電源線循環（PLC）集成
DAQ或PC連接（例如GPIB）
