瑞士IDONUS 濕處理晶圓夾具（WPWC）和均勻電鍍晶圓夾具（WEDC）

用于濕蝕刻或電鍍期間背面保護的濕處理晶圓夾具：我們制造適用于直徑在2英寸到200毫米之間的晶圓夾具，厚度可定制。根據請求可以制造定制夾具，適用于KOH和HF蝕刻以及浸入其他化學品的應用。帶有集成環形電極的夾具可在電鍍過程中均勻化晶圓上的電流密度分布。可以根據您的需求設計適用于多個濕處理晶圓夾具的夾具承載器。大多數承載器設計得恰好適合客戶的蝕刻設備。

以下是一些在濕蝕刻微加工過程中常用的標準化學品，并與WPWC兼容：

• HF（氟化氫酸）
• KOH（氫氧化鉀）
• TMAH（四甲基氨基氫氧化物）

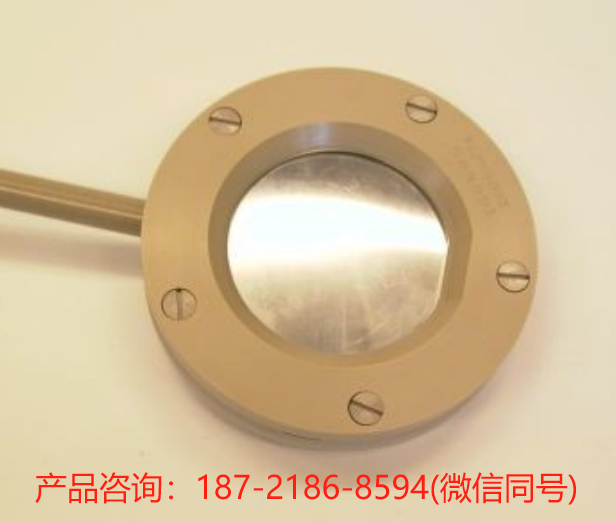

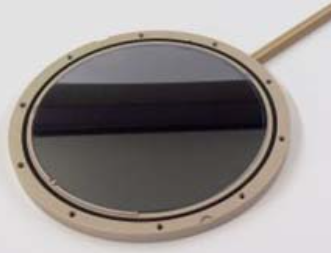

濕處理晶圓夾具

在液體蝕刻劑中蝕刻晶圓時，整個晶圓與蝕刻劑接觸。我們的濕處理晶圓夾具能夠保護晶圓的背面不受蝕刻影響，從而可以在不需要對背面進行遮罩的情況下蝕刻深層結構。可以制造適用于任何晶圓尺寸的夾具以及單片夾具。

該夾具由晶圓支架和夾緊環組成。晶圓放置在支架上，通過螺絲固定夾緊環。三個精密密封環確保晶圓的密封夾緊。支架中的用戶定義凹槽最小化了對夾緊晶圓的壓力。

夾具由PEEK材料制造，耐受大多數微加工中使用的蝕刻溶液（HF、KOH、TMAH）。對于薄膜的制造，可以添加通風管，將夾具內的封閉空氣連接到大氣壓力。如果蝕刻溶液加熱，強烈建議使用該功能。

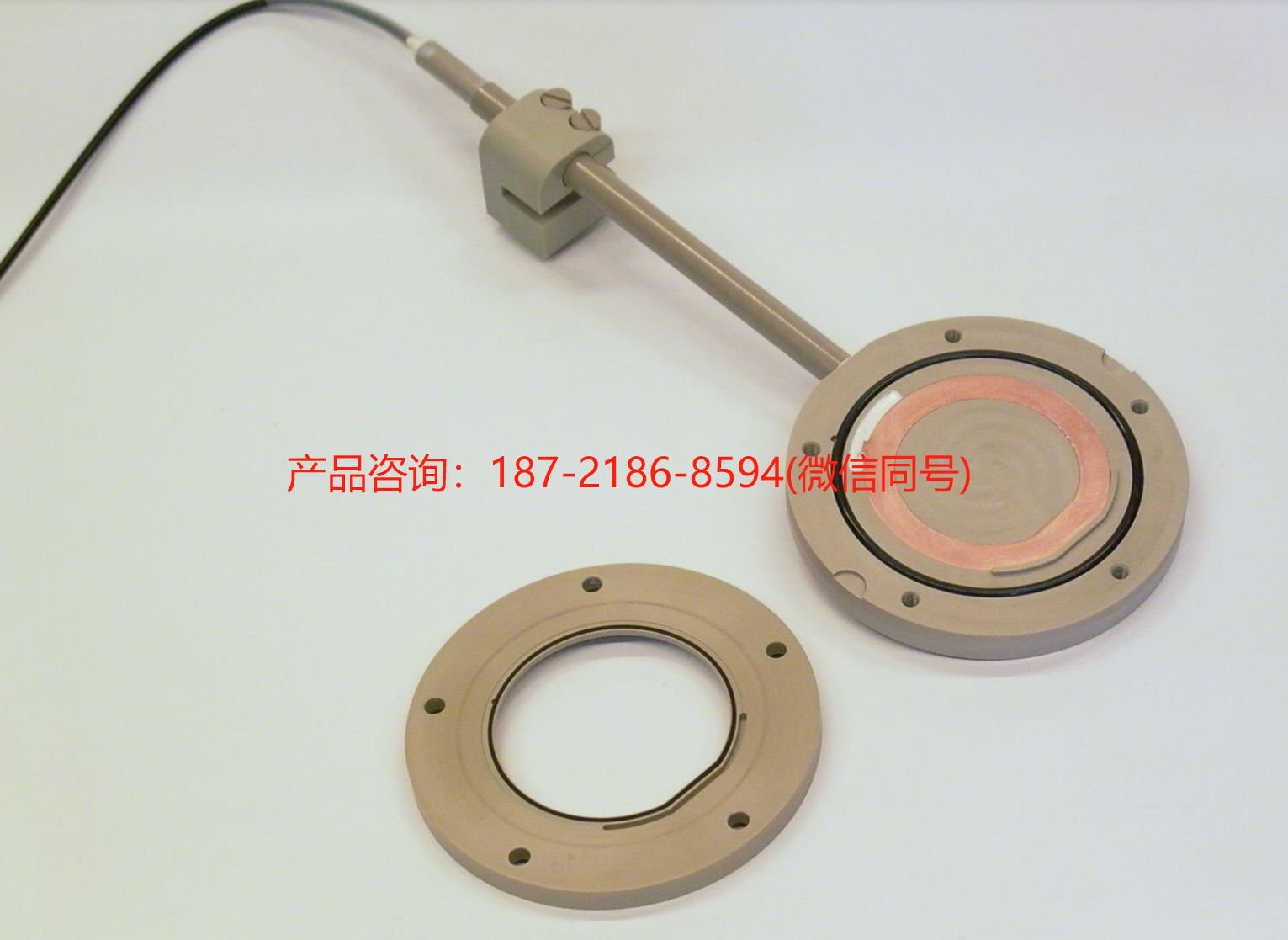

電鍍用晶圓夾具

晶圓與電鍍金屬的電接觸對沉積均勻性有很大影響。我們的電鍍用晶圓夾具配備環形電極，以確保與晶圓的最佳電接觸。晶圓的背面不與電解液接觸，因此可以防止電鍍槽中的任何污染。我們可以制造適用于任何晶圓尺寸的夾具以及單晶片夾具。

夾具由一個晶圓夾持器和一個帶有集成環形電極的夾緊環組成。晶圓放置在夾持器上，并通過夾緊環固定，夾緊環通過螺釘固定在夾具上。電連接通過夾緊環與晶圓建立。

三個精密密封環確保晶圓的密封夾緊。夾持器中的用戶定義凹槽可最小化對夾緊晶圓的應力。

夾具采用PEEK材料制造，耐大多數微加工中使用的電解液。與電源的連接通過150厘米長的電纜實現，配有BNC或用戶定義的連接器。
