瑞士Idonus MEMS制造設備 紫外線LED曝光系統

用于光刻的idonus UV-LED曝光系統

idonus提出了一種創新的紫外線照明系統,該系統基于大功率LED和高級均質光學器件的使用。該產品可用于光致抗蝕劑曝光,適用于MEMS微流體,光子學半導體和光伏應用中的各種基材和光致抗蝕劑。我們完整的紫外線照明產品線可滿足對最大300毫米寬(11.8英寸)的掩模和晶圓的光刻需求??梢栽O計定制的解決方案以滿足您的特定要求

LED的好處

直到最近,水銀弧光燈才是唯一能夠提供適用于UV光刻曝光的高強度光的光源。由于LED技術的進步,UV-LED已成為危險且耗能的汞燈的極具吸引力的替代品。

除了生態和安全方面,與傳統的汞燈相比,UV-LED的技術優勢是眾多的,并且對光刻具有重要意義。UV-LED的最主要優點是,它們能以一致的發射率運行,使用壽命非常長。結果,不需要日常校準和維護。此外,通過提高能源效率,LED減少了發熱量,從而大大簡化了系統冷卻。

UV-LED技術的好處

  • LED?使用壽命長,這意味著不再需要消耗品
  • 無需每日校準,即時穩定的照明
  • 即時開啟,僅在曝光期間開啟燈光,無需機械快門
  • 低功耗
  • 光譜窄:不會對基材造成不必要的加熱,并且可重復性更高
  • 沒有維護費用

紫外線LED曝光系統

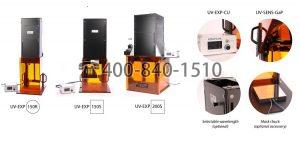

idonus已經推出了完整的UV-LED曝光產品線。我們的系統將市場上最有效的UV-LED與高級微透鏡陣列集成在一起。它們完全組裝并在內部進行控制。我們的設計采用全遠心光學元件,可在整個曝光區域提供可重復且均勻的照明條件,高度均勻且穩定的強度,并且發散角很小。這種尖端的光學器件可確保整個基板完全均勻地曝光,從而生產出具有筆直側壁的固化光致抗蝕劑,并可以對具有微米級臨界尺寸的圖案進行精確的微結構化。

性能表現

我們的UV-LED曝光系統有幾種標準配置,可以根據多種變化(例如,單個或混合波長)進行定制。作為特殊機器的制造商,idonus還可以根據客戶的要求開發完全定制的設備(例如,不同的曝光區域,改裝的設備外殼)。表“標準UV-LED曝光系統”中列出了我們產品的主要特性。在校準過程中進行的典型測量如圖B所示。在可用的曝光區域中,輻照度不均勻度±(max-min)/(max + min)低于±3%。圖A所示的最大準直角α是我們系統表征的另一個重要參數。圖C中顯示的數據是從對我們的一種模型進行的測量中提取的典型結果。為了評估α,測得的輻照度是準直角的函數:α對應于FWHM(半高全寬)。該閾值通常用于考慮有效地促進光刻膠照射的光能。

表:標準的UV-LED曝光系統???針對不同曝光區域進行了優化的我們標準產品的典型規格。

特性\系統類型 UV-EXP150R UV-EXP150S UV-EXP200S UV-EXP300S 紫外線EXP600S
有用的曝光面積 ?150毫米 150×150平方毫米 200×200平方毫米 300×300平方毫米 600×600平方毫米
波長
(單個或混合)
365 nm和/或385 nm / 395 nm / 405 nm
所有型號均可配置具有多個波長峰值的UV-LED
輻照度
(@ 385/395/405 nm)
50毫瓦/平方厘米 50毫瓦/平方厘米 30毫瓦/平方厘米 17毫瓦/平方厘米 30 mW /cm2
多個LED
輻照度
(@ 365 nm)
40毫瓦/平方厘米 40毫瓦/平方厘米 25毫瓦/平方厘米 12毫瓦/平方厘米 20 mW /cm2
多個LED
輻照度不均勻度
±(max-min)/(max + min)
±3% ±3% ±3% ±3% ±3%
最高?準直角
(±α,FWHM)
±1.8° ±1.8° ±1.4° ±1.0° ±2.0°
工作距離(WD)* 350毫米 300毫米 400毫米 300毫米 300毫米
分機號?暗淡。
高×
寬×?深(僅燈架)
610×302×244毫米
607×352×294毫米 728×412×354毫米 936×560×504毫米 1500×1100×900毫米
分機號?暗淡。
高×寬×深
(完整系統)
1000×480×330毫米 960×500×420毫米 1170×530×520毫米 1270×670×670毫米 **
