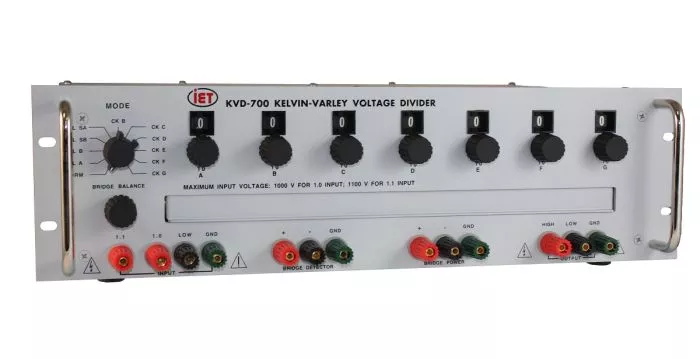

KVD-700 精密開爾文-瓦利分壓器
國家計量級100kΩ基準分壓器
核心特性
- 計量級精度
- 全球多家國家計量院（NMI）選用標準
- 可完全替代Fluke 720A，性能更優
- 創新自校準設計
- 內置惠斯通電橋結構，實現閉環自校準
- 采用零溫度系數箔電阻，溫漂近乎為零
- 技術傳承
- 延續經典開爾文-瓦利分壓架構
- 支持0.1ppm級超高精度電壓比測量
優勢
- 計量基準級性能
- 0.1ppm分辨率與0.1ppm絕對線性度，滿足國家計量院（NMI）最高標準
- 提供1.0×/1.1×雙輸入量程，支持超限測量
- 溫度系數0.1ppm/℃，功率系數0.2ppm/W
- 革命性自校準技術
- 內置惠斯通電橋自校準電路，無需外部標準器即可完成校準
- 采用零溫漂塊狀金屬箔電阻，經老化與溫度循環處理
- 軍工級可靠性設計
- 關鍵十進位密封油浴，徹底消除溫漂影響
- 鍍金銀合金開關觸點，接觸電阻近乎零且永不氧化
- 碲銅鍍金接線柱+Kel-F絕緣墊，熱電勢低于0.1μV
技術創新亮點
- 自密封電位器：內部校準元件全密封處理
- 多觸點開關：三冗余鍍金滑觸結構確保長期穩定性
- 無熱電勢架構：從焊料到導線全程規避熱電偶效應
典型應用場景
- 基準實驗室：
- 8.5位以上數字表線性度校準
- 標準電阻/分壓器量值溯源
- 工業計量：
- 高精度電橋比率臂（替代兩路標準電阻）
- 電流互感器匝比驗證
- 軍工航天：
- 衛星載荷電子系統電壓基準傳遞
規格參數
| 特性 | 參數值 |
|---|---|
| 輸入電阻 | 100kΩ（±0.001%） |
| 最大工作電壓 | 1000V DC |
| 分辨率 | 0.1ppm（十進盤步進） |
| 長期穩定性 | <1ppm/年（油浴密封位） |
| 安裝方式 | 19英寸標準機架（可選臺式） |
規格：
輸入電阻：
- 1.0輸入檔：100 kΩ ±50 ppm
- 1.1輸入檔：110 kΩ ±50 ppm
分壓比范圍：
- 1.0輸入檔：0至1.0倍輸入電壓
- 1.1輸入檔：0至1.1倍輸入電壓
分辨率：7位十進制，0.1 ppm
絕對線性度（23℃低功耗條件下）：
以輸出端子零位和滿量程為基準，定量表示為[Vout/Vin] – S（S為撥盤設定值）
- S=0.1至1.1時：±0.1 ppm
- S=0至0.1時：±0.1(10S)^(1/3) ppm
短期線性穩定性（在±1℃標準實驗室條件及<100V工作電壓下）：
- 每日穩定性：±0.01 ppm
- 每月穩定性：±0.1 ppm
長期線性穩定性：
- S=0.1至1.1時：±1.0 ppm/年
- S=0至0.1時：±1.0(10S)^(2/3) ppm/年
（自校準可將線性度恢復至0.1 ppm）
線性溫度系數：
- S=0.1至1.1時：±0.1 ppm/℃
- S=0至0.1時：±0.1(10S)^(2/3) ppm/℃
線性功率系數：
- S=0.1至1.1時：±0.2 ppm/W
- S=0至0.1時：±0.2(10S)^2 ppm/W
最大輸入電壓：
- 1.0輸入檔：1000 V
- 1.1輸入檔：1100 V
最大輸出電流：11 mA
擊穿電壓：
- 海平面：端子對機箱2500 V
- 海拔10,000英尺：端子對機箱2000 V
輸入電阻溫度系數：±1.0 ppm/℃
最大輸入功率：
- 1.0輸入檔：10 W
- 1.1輸入檔：11 W
最大輸出電阻：66 kΩ（將輸入端短路后測量輸出端電阻）
熱電勢：輸出端子間<0.5 μV
端點誤差：
- 輸出低端子零位誤差：<±0.004 ppm（相對于輸入）
- 輸入低端子零位誤差：<±0.05 ppm（相對于輸入）
- 輸出高端子滿量程誤差：<±0.05 ppm（相對于輸入）
端子配置：
- 高品質低熱電勢鍍金碲銅接線柱
- 標準0.75英寸間距
- 額外配置與機箱連接的屏蔽用接線柱
- 采用不吸濕的Kel-F絕緣墊片與機箱隔離
工作條件：
- 溫度：0℃至50℃
- 濕度：35%RH至55%RH
- 當工作溫度低于15℃或高于35℃時，線性度需按0.1 ppm/℃（相對于校準溫度）進行降級
存儲溫度：-34℃至70℃
尺寸：
- 高度：5.25英寸（19英寸機架面板）
- 面板：48.3 cm（寬）×13.2 cm（高）（19.0″×5.20″）
- 面板后部：42.7 cm（寬）×12.4 cm（高）×31.5 cm（深）（16.8″×5.2″×12.4″）
- 面板前部：3.8 cm（1.5″）
重量：8 kg（18磅）
