iiM 電纜測量工程技術 VisioCablePro 軟件 電纜測量工程 VCPLab 抗體 編號： 401.0003.05
VisioCablePro 軟件?– 電纜測量工程
iiM 電纜測量工程技術專為進行幾何測量而開發，專門滿足電纜生產商測量絕緣皮和電纜護套幾何特征的要求。完整的套裝包括VisioCablePro系列的設備VCPLab、VCPX5和AlphaOne，以及測量軟件VELOX和CAQ-System?ProCable 3。?
VisioCablePro 系列光纜測量設備可為直徑達 130 毫米（5.11 英寸）的光纜樣品創建高分辨率彩色視頻圖片。VELOX?軟件還可以幫助您評估這些圖片.
| 技術細節： | |
|---|---|
| 尺寸 （寬 x 長 x 高） | 1150 x 380 x 1070毫米 45.27 x 14.96 x 42.13英寸 |
| 重量 | 77 公斤 170 磅 |
| 電源電壓 | 100 – 240 伏 50 – 60 赫茲 |
| 輸入功率 | 最大 100 瓦 |
| 分辨率 | 相當于 0.1% 的像場 |
| 照明 | 搭載了LED |
| 照相機* | 1-2 臺攝像機 |
| 測量范圍 | 最大外徑 48 毫米（1.89 英寸） |
| 根據標準進行測量 | EN 50396 HD 605 ICEA S-94-649-2000 IEC 60502 -1 IEC 60811 -201;-202;-203 IEC 60840 LV112 （A 因子） |
適用于外徑達 48 mm （1.89“） 的電纜樣品

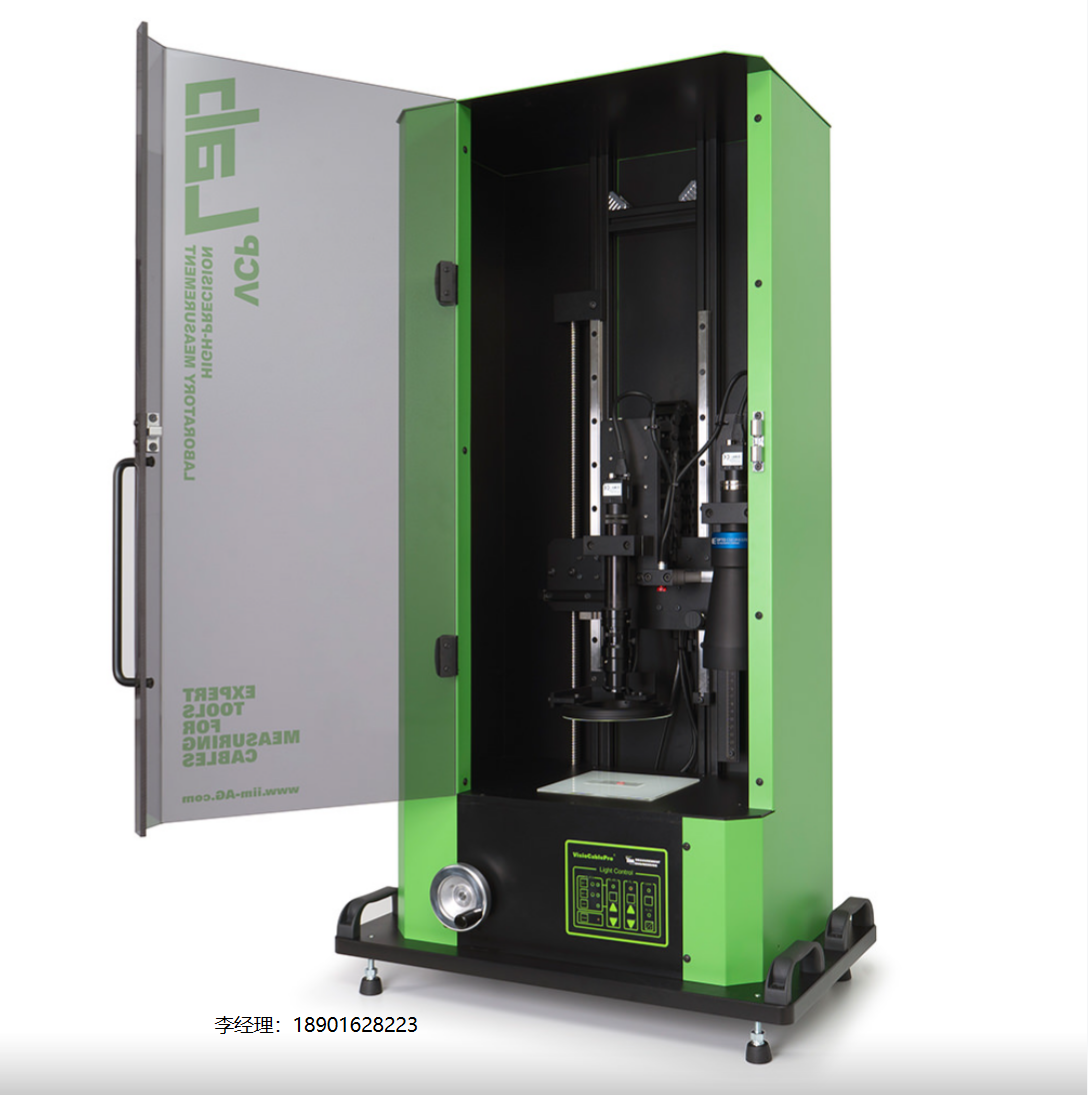

電纜測量設備 VCPLab 是一種基于攝像頭的系統，用于測量絕緣層和護套的電纜幾何形狀。集成的高分辨率傳感器可對外徑小于 1 mm （0.04“） 的非常薄的樣品和外徑達 48 mm （1.89”） 的電纜護套進行非常精確的測量。
設備詳細信息
- 堅固的外殼密封件，防止外來光線
- 中央控制單元
- 半自動對焦和照明
- 不受沖擊和振動的影響
- 準無陰影透射光
- 照明、光學元件和攝像頭的最佳系統狀態
- 可以使用 2 個攝像頭進行測量
- 可調節的作距離，適用于實驗室中的 2D 測量
- 由于采用高分辨率傳感器，測量非常精確
- 標準化的單個組件
- 非常簡單的測量程序
- 提供合適的軟件 VELOX 和 CAQ-System ProCable
自選
包含 VCPLab 的一體式 Windows PC
* 最合適的配置只能根據您的最小和最大樣品外徑 （OD） 來確定
