852-000-144

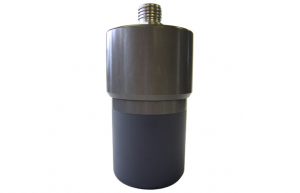

微型1000 m回聲測深儀
852型數字回聲測深儀設計用于最小的ROV。為了獲得最大的靈活性，該設備需要在9 – 50 VDC范圍內約1.5瓦。使用串行通信，即115.2 kbps的RS-485或RS-232。最大工作范圍是50米。
特征
- 超小型尺寸非常適合安裝在當今的微型ROV上
- 低成本
- 直接連接到筆記本電腦
- 可用外部觸發
應用領域
- ROV導航
- 潛水支援
- 檢查
- 搜索和恢復
硬件規格
| 頻率 | 675 kHz |
| 換能器束寬 | 9°x 9° |
| 范圍解析度 | 20毫米 |
| 最小?可檢測范圍 | 500毫米 |
| 最大限度。工作深度 | 1000米 |
| 最大限度。電纜長度 | 典型的雙絞屏蔽線上1000 m |
| 界面 | RS-485 @ 115.2 kbps（RS-232可選） |
| 連接器 | MCBH4M-Ti
MKS（W）-307-BCR連接器隨附外部觸發選件 |
| 電源供應 | 9 – 50 VDC，低于1.5瓦 |

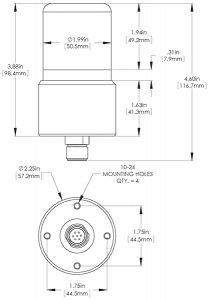

| 尺寸 | 見圖紙 |
| 空氣重量 | 約400克 |
| 水中重量 | ? |
| 材料 | 6AL4V鈦，PVC，環氧樹脂 |
| 涂層 | 自然 |
