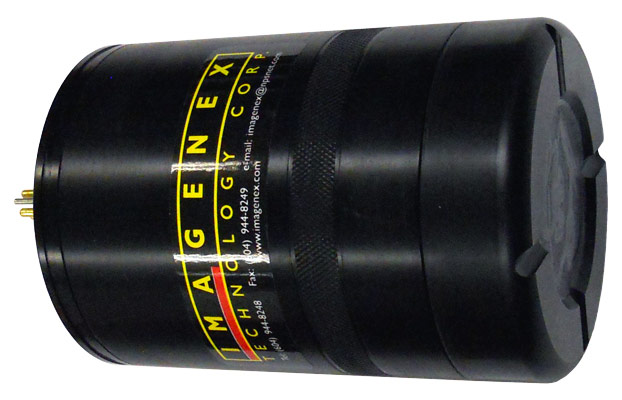

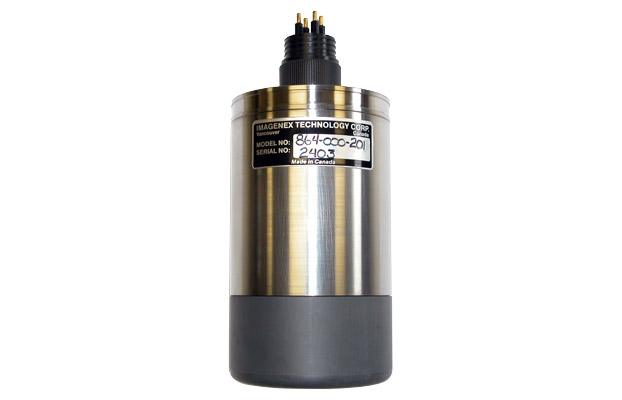

864可編程數字高度計
Imagenex 864型是一個完全獨立的高度計，帶有數字輸入/輸出。該單元與881A型交換數據命令和返回數據格式兼容。該裝置安裝在帶有水下連接器的耐壓外殼中，可在深處使用。864高度計可測量到底部或其他大物體的距離。它僅需要電源，并且需要與外部設備的RS-485或RS-232串行接口。
特征
- 可編程的
- 自給自足
- 串行輸出
- 緊湊的尺寸
應用領域
- 測量建筑物和物體的高度
- 測量范圍到其他結構和物體
- 監控沉淀或沖刷
- ROV，AUV和UUV
硬件規格
| 頻率 | 330 kHz |
| 傳感器 | 錐形束 |
| 換能器束寬 | 10° |
| 發射脈沖長度 | 100微秒 |
| 范圍解析度 | 20毫米 |
| 最小?可檢測范圍 | 100毫米 |
| 最大限度。工作深度 | 1000 m? （可用3000 m和6000 m） |
| 最大限度。電纜長度 | 典型的雙絞屏蔽線（RS-485）上為1000 m |
| 界面 | RS-485串行接口@ 115.2 kbps（或可選的RS-232），881A樣式協議 |
| 連接器 | 四導體，可濕配合（Subconn MCBH4M-AS） |
