Impact-O-Graph 模擬沖擊記錄儀

Impact-O-Graph 模擬沖擊 g 力記錄儀在準確測量產品運輸過程中發生的沖擊方面有著悠久的歷史。40 多年來，制造商和軍方一直在使用我們精心設計、耐用且可靠的記錄儀，在貴重貨物發生錯誤處理時向收件人發出警告。通過檢查圖表，可以立即識別出高達 30 倍重力 (30g) 的沖擊

貨號：201
類別：影響記錄儀

描述

Impact-O-Graph 模擬沖擊記錄儀

  • 檢測并記錄 X、Y 和 Z 軸線上的所有沖擊（最大 30g）、沖擊時間和方向。
  • 使用一節標準 C-Cell 電池，日志影響事件長達六個月。
  • 模擬記錄儀使用壓敏紙記錄影響。
  • 影響數據在整個任務期間都是可見的。

零件號：*聯系銷售代表獲取零件號。

Impact-O-Graph 使用

將 Impact Recorder 牢固地安裝到要監控的對象上。如果已知，建議沿行進方向安裝 X 軸。

取下觸控筆護罩并將圖表紙設置為開始時間。如果需要，打開錄音機并鎖上蓋子。記錄儀已準備好記錄對壓敏紙的影響。

繪制高達 30 G 力的沖擊幅度、方向和時間。三個質量彈簧測針相互獨立工作，測量 X、Y 和 Z 軸。每根觸控筆都通過在其監控方向上具有一個自由度的角振動來操作。每個測針的機械無摩擦連桿將三個方向中的任何一個方向的運動轉換為同一平面，并將這些力吸引到圖表紙上。因此，可以輕松讀取數據并在必要時采取適當的措施。

閱讀西門子關于變壓器運輸和使用沖擊記錄儀的文章。

適用于各種應用……

  • 能源和公用事業
  • 生物技術和藥物
  • 航空航天和國防
  • 電子產品
  • 工業設備
  • 鐵路
  • 醫療器械和用品
  • 航空航天和國防
  • 家具和固定裝置
  • 汽車和卡車制造商
  • 物流/運輸和倉儲
  • 食品與飲品
  • 礦業
  • 和更多…

使用步驟：

筆記：

lOG 記錄儀交付使用時已安裝好紙張和電池（不使用墨水）。每臺記錄儀均附有操作手冊。

步驟1

將 Impact Recorder 牢固地安裝到要監控的對象上。

第2步

取下手寫筆護罩并將圖表紙設置為開始時間

第 3 步

打開錄音機。如果需要，鎖定蓋子。記錄儀已準備好記錄對壓敏紙的影響。

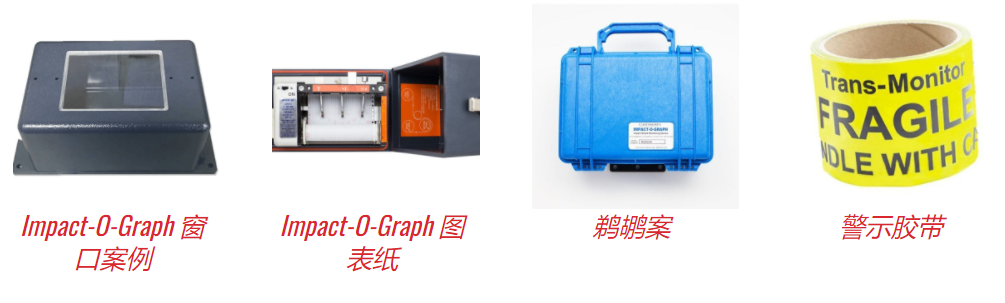

配件

附加信息

尺寸9 1?2 X 5 1?8 X 3 3?4” 29.5 X 11.5 厘米
重量4 磅 1.8 公斤
裝運重量5 磅 2.3 公斤
溫度-20°F 至 +220°F -29°C 至 +104°C
準確性± 10%
安裝自粘/螺絲
案例材料聚碳酸酯
零件號*聯系銷售代表獲取零件編號
