美國Infrared systems IR-704 連續高溫輻射體 Multi-Spectral Target System 多光譜目標系統

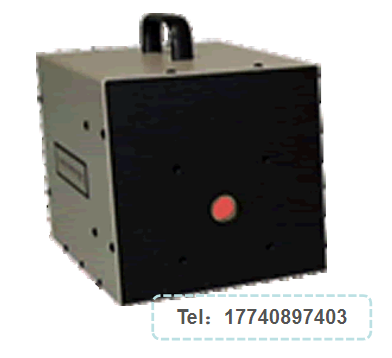

美國Infrared systems IR-704 連續高溫輻射體

  • 0.25″ Dia. Cavity
  • 50°C-1050°C
  • Dual Filter Wheel

美國Infrared systems IR-704 連續高溫輻射體系統包括一個黑體，一個馬達驅動的孔徑輪，馬達驅動的濾光片輪，高速快門和高速濾光片快門。美國Infrared systems IR-704 連續高溫輻射體系統的設計是作為一個強制空氣制冷的多光譜，多孔徑目標系統，它可以直接與平行光管/目標投影系統集成在一起，而且也可以直接作為一個目標系統。一個內部的多處理器通過一個RS-232/RS-485控制接口來控制系統工作，或者通過一個輔助的硬件直接通信口。

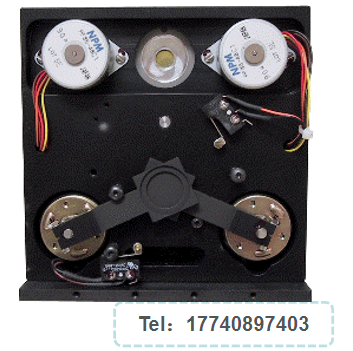

IR-704 連續高溫輻射體系統有一個1/4英寸腔式黑體源，4位置的孔徑輪，4位置的濾光片輪，濾光片電磁線圈和快門電磁線圈。這些的每一個都是借助串行口指令單獨控制的，這樣允許對黑體溫度進行控制，對孔徑選擇，對濾光片選擇，快門電磁線圈動作和濾光片電磁線圈動作。快門電磁線圈和濾光片電磁線圈的能動時間小于5ms，這樣允許目標高速前進，從Off到雙濾波，再到濾波，時間小于10ms。

獨立的控制能力，使IR-704 連續高溫輻射體系統的濾光片/孔徑/快門選擇與一個溫度可變的（溫度從50攝氏度到1050攝氏度）黑體源有32種不同的組合，這樣提供了無限的紅外能量輸出變化。內部黑體由IR-301控制器控制，RS-232接口遠距離控制所有的功能。
