InfraRed Associates斯特林循環冷卻探測器–紅外探測器冷卻K561&K508&K549
斯特林循環冷卻探測器提供三種不同的設計方案，允許在需要時實現低至75K的操作。這一選項消除了對液氮冷卻的需求，非常適合于遠程或無人值守的操作。

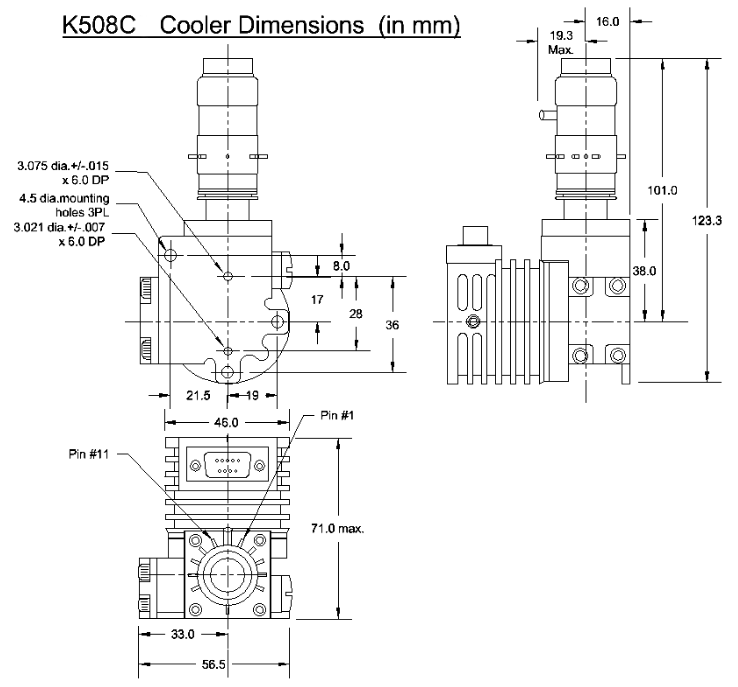

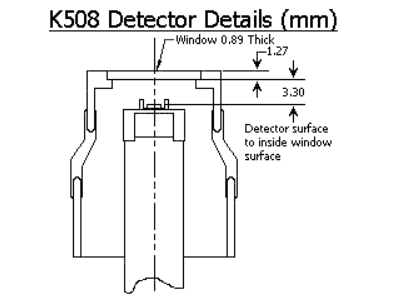

**K508 Rohs 和 K508C（非Rohs）集成斯特林微冷卻器：**這些微冷卻器設計模型基于直接將探測器安裝在冷卻器的冷指上，并集成了冷卻器與冷卻容器的構造。集成斯特林微冷卻器由直流無刷電機驅動，操作干凈、安靜且高度可靠。K508型號自1994年以來已投入使用，并在許多商業儀器中廣泛使用。這些微型IDCA模型配備了板載溫度控制器，提供待機、遠程關機以及過溫度/過電流保護選項。通過采用不同類型的冷卻容器，這些微冷卻器可以滿足大多數先進紅外探測器的冷卻需求。
| K508 Rohs & K508C(Non Rohs) Specifications | |
| Cooler Weight:?450 gr. |
|
| Input Voltage:?12-16 VDC | |
| Steady State Input Power?(220mW @77K @23°C):?7W Typ. | |
| Maximum Input Power:?17W | |
| Ambient Temperature Range:Operational: -40°C…+85°CNon-Operational: -56°C…+85°C | |
| Cooldown Time (250J @23°C):?5 Min. Typ. | |
| K508 Rohs MTTF >?25,000 Hrs.(Expected)?K508C(Non Rohs) MTTF>?30,000 hrs. | |
| Warranty: K508 Rohs 2 Year Absolute | |
| Meets Environmental Conditions per MIL-STD-810D |

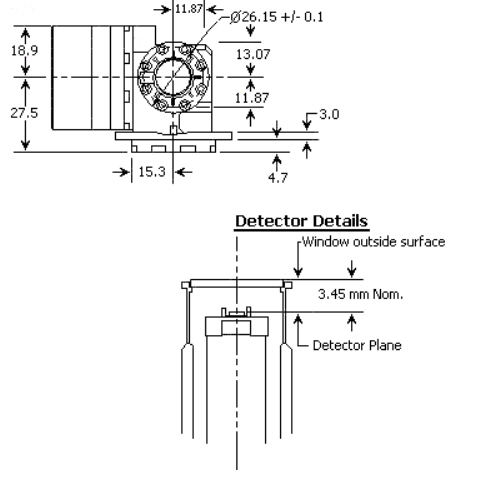

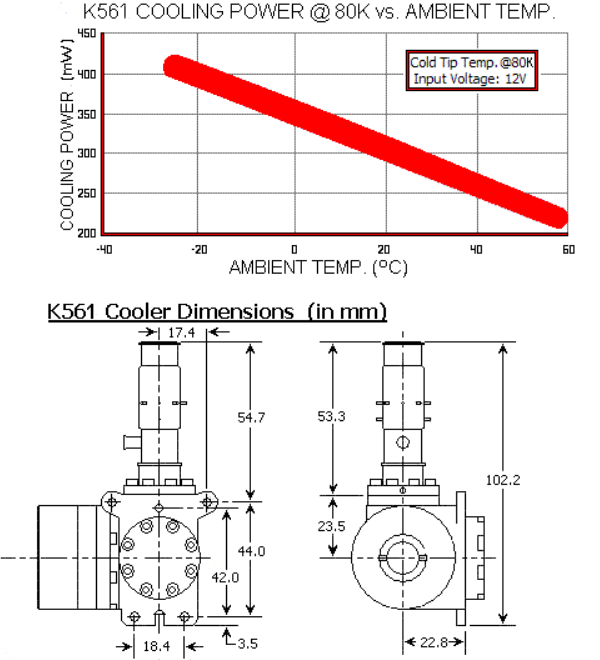

**K561 集成斯特林低功耗微型IDCA：**此型號專為滿足手持熱成像儀的應用需求而開發，在這些應用中，緊湊性、低輸入功率和冷卻器輕量化是最重要的參數。
| K561 SPECIFICATIONS | |
| Cooler Weight:?270 gr. |
|
| Input Voltage:?12 VDC | |
| Steady State Input Power(170mW @80K @23°C):?4.5W Typ. | |
| Maximum Input Power:?14W | |
| Ambient Temperature Range:?-40°C…+71°C | |
| Cooldown Time (190J @23°C):?5 Minutes Typ. | |
| MTTF >?5,000 Hours | |
| Meets Environmental Conditions per MIL-STD-810D |
**K549 分體斯特林低溫冷卻器：**該冷卻器結合了我們微冷卻器系列的卓越可靠性和堅固性，采用分體結構以提高緊湊性，并更好地控制熱排放和振動。冷指/冷卻容器組件與K508型號相同且可互換。內置電子模塊包含閉環溫度控制器，并提供多種電機定子配置、電壓和配件選項。
| K549 SPECIFICATIONS | |
| Cooler Weight:?770 gr. |
|
| Input Voltage:?12-16 VDC | |
| Steady State Input Power (220mW @77K @23°C):?9W Typ. | |
| Maximum Input Power:?32W | |
| Ambient Temperature Range:Operational: -40°C…+71°CNon-Operational: -56°C…+85°C | |
| Cooldown Time (150J @23°C):?2:15 Minutes Typ. | |
| MTTF >10,000 Hours | |
| Meets Environmental Conditions per MIL-STD-810D |
