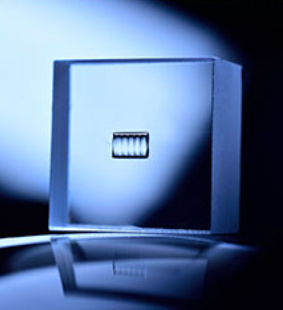

德國INGENERIC定制透鏡、微透鏡陣列、能夠將陣列的形狀精度保持在亞微米范圍內
具有卓越形狀精度的微透鏡陣列用于可靠性和最高效率是關鍵標準的應用。它們的范圍從激光均勻化的光纖耦合光束轉換到相同波長的激光堆棧的有效組合。陣列的橫向尺寸從微觀尺度的幾毫米到宏觀尺度的 45 毫米不等。陣列結構的尺寸通常在亞毫米范圍內。 憑借其獨特的生產技術，INGENERIC 能夠將陣列的形狀精度保持在亞微米范圍內。定制微透鏡陣列是 INGENERIC 的日常業務：從透鏡設計、原型制造和小批量生產到批量生產。
- 優勢
- 卓越的光束整形
- 高效轉化和均質化
- 整體式結構
- 由于最小化的過渡區，傳輸率最高
- 400um 的典型刻面
- 長期穩定性
定制微透鏡陣列
球面和非球面微透鏡陣列
具有球面或非球面曲率的透鏡陣列的主要應用是成像和照明以及激光的有效準直。鏡頭孔徑從 0.125 mm 到 3.0 mm 都是可能的。高填充因子和最小盲區可實現獨特的光束整形結果。
大多數球面和非球面微透鏡陣列都是定制的解決方案，專為滿足客戶的個性化需求而設計和制造。我們設法制造具有以下典型特征的微透鏡陣列：
- 材質：光學玻璃（高折射率材料）
- 最大陣列尺寸：約 45.0 x 45.0 mm
- EFL：0.25 …5.0 毫米
- 鏡片直徑： 0.125 …3.0 毫米
- 鏡頭孔徑：圓形、矩形
- 排列方式：線性、六邊形
- 每個陣列的小透鏡數量：5 …2000
- 螺距： 0.125 …4.0 毫米
- 間距精度：25 mm 寬 < 2 μm
- 形狀精度：< 250 nm
- EFL 容差：< 1% *
- 應用：例如 VCSEL、光纖、波導陣列的準直
- 盲區：< 10 μm
- CT 精度：< 20 μm
*） 高相對半徑公差 （ < 0.2% ）
示例產品：
| 鏡頭類型 | 尺寸 [mm] | 小晶 片數量 | 安排 | EFL [毫米] | PE [毫米] | D [mrad] | 材料 |
|---|
? | |||||||
|---|---|---|---|---|---|---|---|
| 分子鏈式抗體-SPH-PL-CX-0.70 | 5.0 x 4.0 x 0.577 | 16 | 1×16 | 0.70 | 0.25 | 0.25 | K-VC89 系列 |
| MLA-ASPH-PL-CX-3.25 系列 | 約18.0 x 16.0 x 1.055 | 100 | 10 x 10 | 3.25 | 1.5 （PEx， PEy） | 1.5 | K-VC89 系列 |
| MLA-SPH-PL-CX-3.2 | 10.0 x 10.0 | 40 | 線性 | 3.2 | 1.2 | 1.2 | K-VC89 系列 |
| 分子鏈式抗體-ASPH-PL-CX-0.72 | 約15.0 x 12.0 | 20 | 線性 | 0.72 | 3.2 | 1.3 | K-VC89 系列 |
| MLA-ASPH-PL-CX-2.28 | 8.0 x 6.0 | 9 | 線性 | 2.28 | 1.1 …1.3 | 1.0 | L-BSL7 系列 |
示例安排：
圓柱形微透鏡陣列
圓柱形微透鏡陣列用于高功率二極管激光束的轉換。INGENERIC 微型圓柱形陣列因其無像差的圖像和最佳的光效率而脫穎而出。確保這些特性的事實是極高的間距可重復性和透鏡元件之間的最小死區。由于形狀精度高，陣列顯示出極其穩定的焦點位置。
- 材質：光學玻璃（高折射率材料）
- 最大陣列尺寸 40.0 x 40.0 mm
- EFL： 1.0 …35.0 毫米
- 螺距： 0.2 …5.0 毫米
- 間距精度：25 mm 寬 < 2 μm
- 形狀精度：< 100 nm
- EFL 容差：< 1%
- 小透鏡之間的過渡區：< 10 μm
- 應用 i. e.均質 < 2kW
示例產品：
| 鏡頭類型 | L [毫米] | 寬 [mm] | CT [毫米] | EFL [毫米] | PE [毫米] | 材料 |
|---|
? | ||||||
|---|---|---|---|---|---|---|
| 均質器陣列-18.5 | 35.0 | 28.0 | 2.0 | 18.5 | 1.3 | K-VC89 系列 |
| 均質器陣列-19.4 | 約15.0 x 12.0 | 20 | 2.0 | 19.4 | 0.8 | K-VC89 系列 |
