AI-Q系列加速度計
主要工業標準加速度計的完美第二源或插入式替代品
加速度計范圍
AI-Q系列可用于控制級、測量級和導航級加速度計。
InnaLabs?利用最先進的伺服技術提供精度，可重復性和穩定性，使加速度計完美的候選者在苛刻和高要求的環境和應用中使用。我們的AI-Q系列石英伺服加速度計為所有細分市場提供導航，控制和測量解決方案。我們的傳感器具有緊湊的設計和靈活的安裝選項，為目前市場上的其他石英伺服加速度計提供了一種形式的ITAR-Free替代品。由于它們在很長一段時間內始終如一的可靠性，我們的AI-Q系列是導航，控制和測量應用的理想選擇。
工業系統用石英擺式加速度計
inalabs?商用級加速度計提供真正的導航級性能。AI-Q-21XX具有±15g的低測量范圍以及出色的穩定性和長期可重復性，是高精度商用慣性測量單元和苛刻應用的最佳解決方案。
性能統計數據
輸入范圍+/- 15g
一年重復性< 600ppm
溫度靈敏度<180 ppm/°C
推薦的傳感器
AI-Q-560? ? ? ? ? ? ? ?AI-Q-810? ? ? ? ? ? ? ? ? AI-Q-2071??
AI-Q-2110? ? ? ? ? ? ?AI-Q-2120? ? ? ? ? ? ? ? AI-Q-2130

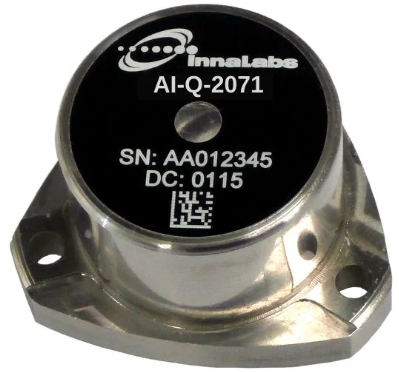

AI-Q-2071
導航級性能加速度計
高性能的傳感器
AI-Q-2071采用石英Flexure技術，可提供真正的導航級性能。AI-Q-2071具有低輸入范圍和出色的長期可重復性，是慣性測量單元和其他苛刻應用的最佳解決方案。
關鍵性能
- 導航級性能
- 低輸入范圍
- 模擬電流輸出
- 溫度變化下穩定性高
- 高可靠性
- 內部溫度傳感器熱補償
- 緊湊、堅固的設計
技術規范
| 單位 | 數值 | |
| 產品性能 | ||
| Input Range | g | ±15 |
| Bias | mg | <4 |
| One-year Composite Repeatability | μg | <550 |
| Temperature Sensitivity | μg/°C | <30 |
| Scale Factor | mA/g | 1.2 to 1.46 |
| One-year Composite Repeatability | ppm | <600 |
| Temperature Sensitivity | ppm/°C | <180 |
| Axis Misalignment | μrad | <2,000 |
| One-year Composite Repeatability | μrad | <100 |
| Vibration Rectification | μg/g2 RMS | ≤40 (50-500 Hz) ≤150 (500 – 2,000 Hz) |
| Intrinsic Noise | μg RMS | ≤7 (0-10 Hz) ≤70 (10-500 Hz) ≤1,500 (500-10,000 Hz) |
| 環境 | ||
| Operating Temperature | °C | -55 to +95 |
| Shock | g | 250 |
| Vibration Peak Sine | g, Hz | 15g @ 20 to 2000 Hz |
| Resolution/Threshold | μg | ≤1 |
| Bandwidth | Hz | ≥ 300 |
| 溫度模型 | ||
| Yes | ||
| 電子性能 | ||
| Quiescent Current per Supply | mA | ≤16 |
| Quiescent Power @±15VDC | mW | ≤480 |
| Input Voltage | VDC | ±13 to ±28 |
| 機身參數 | ||
| Weight | g | 71±4 |
| Diameter below mounting surface | mm | ? 25.45 Max |
| Height – bottom to mounting surface | mm | 14.58 Max |
| Case Material | 300 Series Stainless Steel | |
應用領域
AI-Q-2071是廣泛的現代、高科技和精確制導系統的理想選擇。
- -陸運和海運車輛
- -慣性導航系統(INS)
- -慣性測量(IMU)
- -姿態和航向參考系統
- -石油鉆井行業定向系統
- -列車和鐵路測量系統
- -機器人系統控制
- -飛機、無人機和直升機
