導航級加速度計

適用于軌道、結構監測、無人機、鉆井、指向系統、光學系統、陸地穩定、航空和海洋導航

導航系統用石英擺式加速度計

InnaLabs?導航級加速度計專注于一致的可靠性和長期穩定性，使其成為高檔導航應用的最佳解決方案，這一地位至今仍未受到挑戰。

性能統計數據

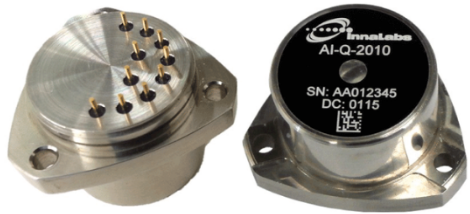

AI-Q-2010

導航級加速度計

高性能的傳感器

AI-Q-2010采用石英Flexure技術，可提供真正的導航級性能。AI-Q-2010具有非常高的輸入范圍和出色的長期可重復性，是慣性測量單元和其他苛刻應用的最佳解決方案。

主要性能特點

技術規范

	單位	數值
產品特性
Input Range*	g	±60
Bias	mg	<4
One-year Composite Repeatability	μg	<550
Temperature Sensitivity	μg/°C	<30
Scale Factor	mA/g	1.2 to 1.46
One-year Composite Repeatability	ppm	<600
Temperature Sensitivity	ppm/°C	<180
Axis Misalignment	μrad	<2,000
One-year Composite Repeatability	μrad	<100
Vibration Rectification	μg/g2 RMS	≤40 (50-500 Hz) ≤150 (500 – 2,000 Hz)
Intrinsic Noise	μg RMS	≤7 (0.1-10 Hz) ≤70 (10-500 Hz) ≤1500 (1,500-10,000 Hz)
環境
Operating Temperature	°C	-55 to +95
Shock	g	250
Vibration Peak Sine	g, Hz	15g @ 20 to 2,000 Hz
Resolution/Threshold	μg	≤1
Bandwidth	Hz	≥ 300
溫度模型
		Yes
電子特性
Quiescent Current per Supply	mA	≤16
Quiescent Power @±15VDC	mW	≤480
Input Voltage	VDC	±13 to ±28
機身參數
Weight	g	71±4
Diameter below mounting surface	mm	? 25.45 Max
Height – bottom to mounting surface	mm	14.58 Max
Case Material		300 Series Stainless Steel

* AI-Q-2110是商用替代產品，測量范圍為±15g

應用領域

AI-Q-2010是廣泛的現代、高科技和精確制導系統的理想選擇。

商業替代方案是AI-Q-2110，它基于相同的設計和生產過程，具有相同的性能參數，但測量范圍僅限于15g。
