AI-Q系列加速度計
主要工業標準加速度計的完美第二源或插入式替代品
加速度計范圍
AI-Q系列可用于控制級、測量級和導航級加速度計。
InnaLabs?利用最先進的伺服技術提供精度，可重復性和穩定性，使加速度計完美的候選者在苛刻和高要求的環境和應用中使用。我們的AI-Q系列石英伺服加速度計為所有細分市場提供導航，控制和測量解決方案。我們的傳感器具有緊湊的設計和靈活的安裝選項，為目前市場上的其他石英伺服加速度計提供了一種形式的ITAR-Free替代品。由于它們在很長一段時間內始終如一的可靠性，我們的AI-Q系列是導航，控制和測量應用的理想選擇。
工業系統用石英擺式加速度計
inalabs?商用級加速度計提供真正的導航級性能。AI-Q-21XX具有±15g的低測量范圍以及出色的穩定性和長期可重復性，是高精度商用慣性測量單元和苛刻應用的最佳解決方案。
性能統計數據
輸入范圍+/- 15g
一年重復性< 600ppm
溫度靈敏度<180 ppm/°C
推薦的傳感器

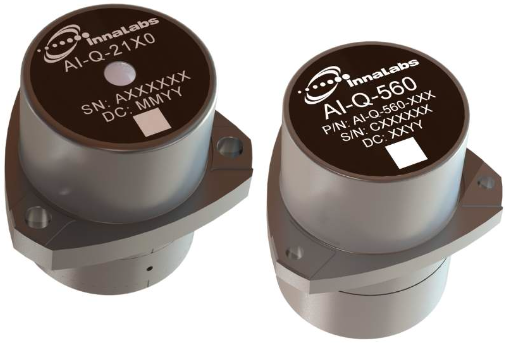

AI-Q-560? ? ? ? ? ? ? ?AI-Q-810? ? ? ? ? ? ? ? ? AI-Q-2071??
AI-Q-2110? ? ? ? ? ? ?AI-Q-2120? ? ? ? ? ? ? ? AI-Q-2130

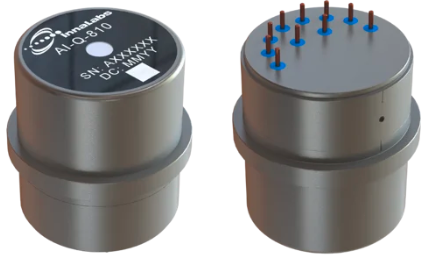

AI-Q-810
測量級加速度計
高性能的加速度計
AI-Q-810基于熔融石英的伺服加速度計提供±15 g的動態范圍，一年的偏差復合重復性為1200 μg。它的靜態功率低于250兆瓦，外殼緊湊堅固，具有很高的抗沖擊和抗振動能力，價格非常經濟，符合最高行業標準。
關鍵性能
- Sub 1 mg.
- 低輸入范圍< 15g。
- 環境的。
- 模擬電流輸出。
- 緊湊的設計。
- 熱穩定性高。
- 內部溫度傳感器熱補償。
- 內建自測
技術規范
| 單位 | 數量 | |
| 產品性能 | ||
| Input Range | g | ±15 |
| Bias | mg | <8 |
| One-year Composite Repeatability | μg | <1200 |
| Temperature Sensitivity | μg/°C | <70 |
| Scale Factor | mA/g | 1.23 to 1.43 |
| One-year Composite Repeatability | ppm | <1,200 |
| Temperature Sensitivity | ppm/°C | <200 |
| Axis Misalignment | μrad | <2000 |
| Vibration Rectification | μg/g2 RMS | <50 (50-200 Hz) <100 (200-750 Hz) <150 (750-2000 Hz) |
| Intrinsic Noise | μg RMS | <7 (0-10 Hz) <70 (10-500 Hz) <1500 (500-10000 Hz) |
| 環境 | ||
| Operating Temperature | °C | -55 to +96 |
| Shock | g | 250 |
| Vibration Peak Sine | g, Hz | 25g @ 20 to 2000 Hz |
| Resolution/Threshold | μg | <1 |
| Bandwidth | Hz | >300 |
| 溫度模型 | ||
| Yes | ||
| 電子性能 | ||
| Quiescent Current per Supply | mA | <5 mA (-15V) & <10mA (-15V) |
| Quiescent Power @±15VDC | mW | <250 |
| Input Voltage | VDC | ±13 to ±28 |
| 機身參數 | ||
| Weight | g | 61.4 ± 2 |
| Diameter below mounting surface | mm | ? 25.45 Max |
| Height – bottom to mounting surface | mm | 14.2 Max |
| Case Material | 300 Series Stainless Steel | |
應用領域
AI-Q-810是廣泛應用的理想選擇。另一種選擇是AI-Q-710，它基于相同的設計和生產工藝，具有相同的性能參數，但測量范圍為±30g。
- -慣性導航系統(INS)
- -慣性測量單位(IMU)
- -飛行控制系統
- -無人系統和直升機
- -平臺水準
- -結構健康和維護
- -陸運和海運車輛
- -工業和鉆井用傾斜器
- -列車和鐵路測量系統
- -機器人系統
