CVG系列陀螺儀

InnaLabs?CVG系列陀螺儀傳感器是現代化計劃和新發展的首選。

機械陀螺儀，如動態調諧陀螺儀(DTG)通常提供良好的性能，但不能與固態技術，如nnalabse科里奧利振動陀螺儀(CVG)相比，在可靠性和魯棒性方面，特別是在次沖擊和振動時。大量的部件和使用軸承來支持旋轉質量的平均故障前時間(MTBF)比lnnaLabs@ CVG陀螺儀少一個數量級。

CVG陀螺儀在各種緊湊，堅固的外形因素中提供戰術級性能。這些陀螺儀在偏置穩定性，比例因子和環形隨機行走方面具有卓越的性能，具有最高的MTBF(500,000小時)和卓越的熵，inna_abse陀螺儀是平臺穩定，pan和tlt系統，電氣系統等的理想解決方案。

技術

InnaLabs?CVG使用專有的科里奧利陀螺儀原理進行操作。傳感元件的設計是基于使用帶有壓電元件的圓柱形金屬諧振器來驅動和檢測振動運動。“固態”結構非常堅固，可靠，可以承受高水平的沖擊和振動，而不會對性能產生任何有害影響。

壓電元件的高增益提供了同類中最佳的噪聲性能。控制電子設備在閉環中運行，提供高系統帶寬，這在高動態環境中運行是必不可少的。這些設計特點的結合使InnaLabs?能夠生產出極具競爭力的戰術和工業級性能陀螺儀。這些提供極低的噪聲和角隨機漫步，同時具有良好的穩定性和高帶寬，所有這些都以具有競爭力的價格和高可用性。憑借超過500,000小時的市場領先MTBF，整個壽命系統成本也降低了，使InnaLabs?CVG系列陀螺儀傳感器成為現代化計劃和復雜陸地，海洋和空中系統新發展的首選。

陀螺儀

InnaLabs?CVG系列陀螺儀傳感器是現代化計劃和新發展的首選。

A系列陀螺儀

戰術級別的最佳表現

3軸陀螺儀

A系列是一個3軸CVG陀螺儀與數字輸出，它允許用戶使三個正交速率旋轉(滾轉，俯仰和偏航)的精確測量。

它適用于許多需要戰術性能的應用，非常低的噪音，高MTBF在緊湊的設計中加上低功耗。

操作原理

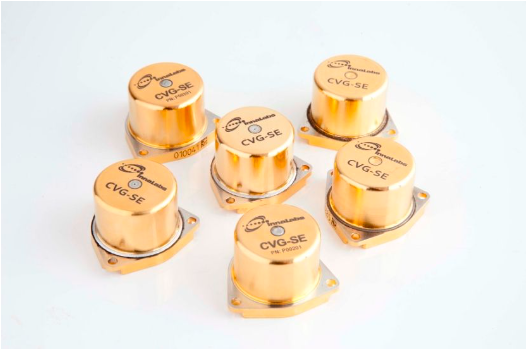

固態Coriolis振動陀螺儀是基于駐波在一個被稱為諧振器的物理物體中的控制，諧振器被封裝在一個保護外殼中。包含諧振器的保護外殼稱為敏感元件(SE)，在所有InnaLabs?CVG陀螺儀中，每個軸有一個這樣的SE。

主要特征

• 極低的輸出噪聲
• 非常高的平均無故障工作時間
• 大頻寬
• 耐用性
• 數字接口

技術規范

其他產品規格，輪廓圖和框圖，以及測試數據可根據要求提供。

尺寸	參數	數值
	GI-CVG-A23XXD
	性能
	輸入速率測量裝置	+/- 160°/s
	運行偏差	0.1°/hr (1 σ)
	ARW	0.01 °/√hr typical
	頻帶寬度	-(-3dB) > 300Hz
	電子接口
	啟動時間	1 sec
	輸出信號格式	RS422 Asynchronous
	內置自測試	有
	輸出信號更新率	2KHz
	輸出信號波特率	1 MBaud
	物理規格
	電源	28V
	接插件(13 pins)	MIL-DTL-38999 Series III
	功耗	≤ 6W
	MTBF (per MIL-HDBK-217-F)	> 500,000hr
	重量	≤ 1.3kg
	封裝	107mm x 107mm x 68 mm
