Rheotherm流量開關提供可靠的開關保護
液體或氣體服務的類型。從對極低流量過程添加劑的嚴格監控到大型水或空氣管線中的流量保護損失，我們可以處理大多數流量開關應用。由于這些設備中沒有移動部件，它們的長期可靠性得到了保證。危險場所選項(防爆、本質安全)也可用。與所有Rheotherm流量儀表一樣，這些設備受到ISO-9001:2015認證質量保證計劃的保護。
流量開關在調節系統中流體的流速方面起著重要的作用。它們通過向另一個系統元件(通常是泵)發送跳閘信號來執行該功能，該另一個系統元件通過根據需要修改流體流速來做出響應。流量開關也用于指示某些過程條件，如流量/無流量，通過將它們連接到指示燈或聲音警報來提醒操作人員。
每個流量開關都有一個設定點，即最大或最小流量。設定點通常是用戶可調節的。當介質流量達到現有設定值時，開關提示泵(或其他機構)打開或關閉。該開關可以設置為從低到高觸發(例如，當流量從0到任何流量時觸發)或從高到低觸發(例如，當流量從任何流量值到0時觸發)，以匹配過程要求。這一系列事件導致流速的增加或減少，這取決于應用的要求。
Rheotherm在線流量開關用于監控的部分流體類型:
- 氨
- 阻沫的
- 氬
- 丁烷
- 二氧化碳
- 一氧化碳
- 氯
- 煤氣
- 焦炭氣體
- 柴油廢氣
- 消化氣體
- 乙烷
- 乙醇
- 乙烯
- 氯化鐵
- 火炬氣
- 廢氣
- 氟氣
- 燃料
- 氦
- 烴氣
- 氫氟硅酸
- 液態氯
- 甲烷
- 天然氣
- 氧
- 丙烷蒸汽
- 丙烯
- 二氧化硫
- 六氟化鎢
- 沒有活動部件
- 獨家在線TU傳感器
- 高級信號處理電子學
- 現場可調開關點
- 免維護
- 易于安裝
- 潤濕材料的選擇
- 長期可靠性
| Standard | Options | |
| Temperature | Process: 0 – 140°F (-18 – 60°C) Environment:?0 – 120°F (-18 – 50°C) | Inline: -20 – 350°F (-30 – 175°C) Probe: -20 – 400 °F (-30 – 200 °C) |
| Pressure | 0 – 1,000 PSI | Up to 30,000 PSI |
| Calibration Accuracy | ?± 1% of reading typical | |
| Response Time | ?1 sec. ; 3 – 5 sec. typ. (63% of range); | Time constant/delay option |
| Repeatability | ± 0.5% of reading | |
| ? | Standard | Options |

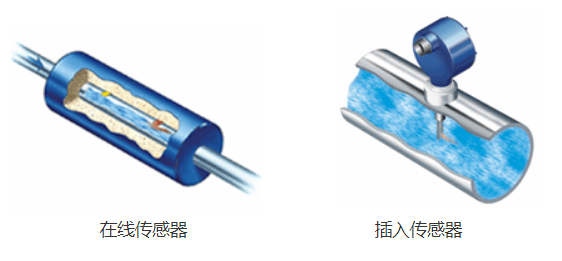

| Line Sizes | Inline sensor?(flow range dependent): – Capillary; – 1/16”;?1/8”;?3/16”;?1/4” – 3/8”;?1/2”;?5/8”;?3/4”;?1” Probe sensor: Pipe/Duct from 1.5” – 72” (round, square, rectangular) | Other sizes via fittings/adapters |
| Process Connection | Inline sensor:?Plain tube stubs suitable for compression fittings Probe sensor:?1″ MNPT | – MNPT; – Tri-Clover (Sanitary); – SS Flange (1/2” – 2”); Most other fittings available |
| Wetted Material | 316 SS | – Hastelloy C-276?; – Monel?; – Alloy 20; – Titanium; – Tantalum; – Inconel |
| ? | Standard | Options |
| Enclosure | Sensor: – Inline – PVC – Probe – NEMA 4X (junction box) Electronics: – Integrated – NEMA 4X Cast Aluminum – Remote – NEMA 4 | Inline sensor: Stainless steel Remote electronics: – Stainless steel – NEMA 7 Explosion-proof |
| Hazardous Environment | Remote electronics with 100FS only FM Approved for: – Class I, Div. 1, Groups A,B,C,D – Class I, Zone 1, IIB+H2 (US) – Class II, Div. 1, Groups E, F, G – Class III, Div. 1 | |
| Outputs | Single SPDT Form C relay (10A, 125 VAC) | Remote electronics with 100FS only – Second independent SPDT relay – DPDT relay – Time delay on switch |
| Input Power | 110/230 VAC ±10V | 24 VDC ±4V (200 mA) |
| TUBE SIZE | ||||||||||
| FLOW RATE LIMITS | C | 1/16 | 1/8 | 3/16 | 1/4 | 3/8 | 1/2 | 5/8* | 3/4* | 1* |
| Extended Maximum | 2 | 60 | 500 | 0.4 | 1 | 2.5 | 4.6 | 8 | 10 | 20 |
| Normal Maximum | 1 | 30 | 250 | 0.25 | 0.5 | 1 | 2 | 3.5 | 4.5 | 8 |
| Normal Minimum | 0.03 | 0.8 | 6 | 0.008 | 0.01 | 0.03 | 0.05 | 0.2 | 0.3 | 0.5 |
| Extended Minimum | 0.007 | 0.05 | 3 | 0.002 | 0.006 | 0.01 | 0.02 | 0.07 | 0.1 | 0.2 |
| cc/min | GPM | |||||||||
